Каталог Iscar инструмент для нарезания резьбы - страница 136

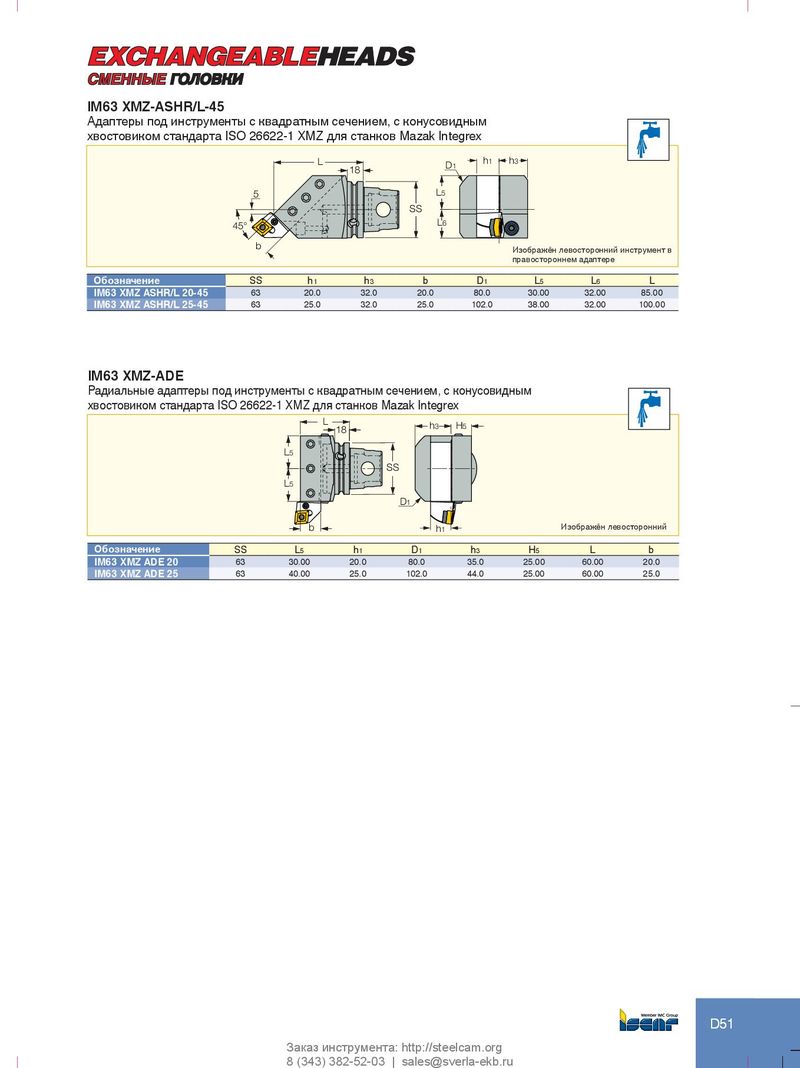

СМЕННЫЕ ГОЛОВКИ IM63 XMZ-ASHR/L-45 Адаптеры под инструменты с квадратным сечением, с конусовидным хвостовиком стандарта ISO 26622-1 XMZ для станков Mazak Integrex L D1 h1 h3 18 5 L5 SS 45° L6 b Изображён левосторонний инструмент в правостороннем адаптере Обозначение SS h1 h3 b D1 L5 L6 L IM63 XMZ ASHR/L 20-45 63 20.0 32.0 20.0 80.0 30.00 32.00 85.00 IM63 XMZ ASHR/L 25-45 63 25.0 32.0 25.0 102.0 38.00 32.00 100.00 IM63 XMZ-ADE Радиальные адаптеры под инструменты с квадратным сечением, с конусовидным хвостовиком стандарта ISO 26622-1 XMZ для станков Mazak Integrex L 18 h3 H5 L5 SS L5 D1 b h1 Изображён левосторонний Обозначение SS L5 h1 D1 h3 H5 L b IM63 XMZ ADE 20 63 30.00 20.0 80.0 35.0 25.00 60.00 20.0 IM63 XMZ ADE 25 63 40.00 25.0 102.0 44.0 25.00 60.00 25.0 D51 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
