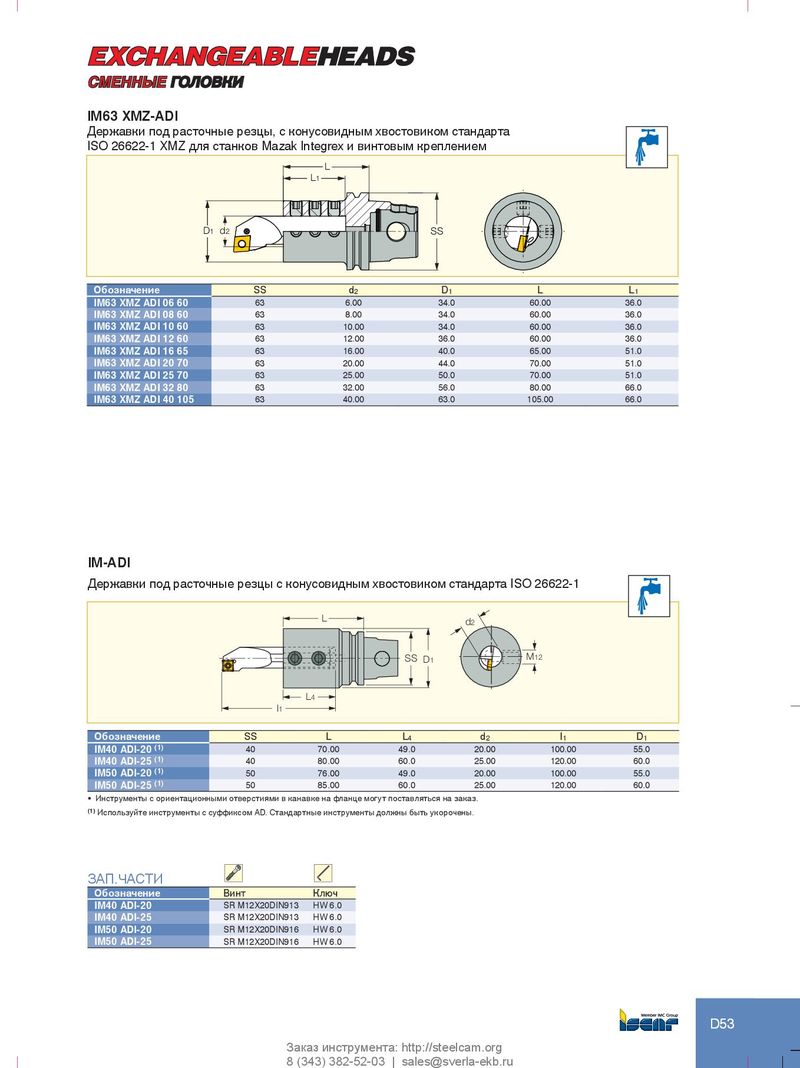

СМЕННЫЕ ГОЛОВКИ IM63 XMZ-ADI Державки под расточные резцы, с конусовидным хвостовиком стандарта ISO 26622-1 XMZ для станков Mazak Integrex и винтовым креплением L L1 D1 d2 SS Обозначение SS d2 D1 L L1 IM63 XMZ ADI 06 60 63 6.00 34.0 60.00 36.0 IM63 XMZ ADI 08 60 63 8.00 34.0 60.00 36.0 IM63 XMZ ADI 10 60 63 10.00 34.0 60.00 36.0 IM63 XMZ ADI 12 60 63 12.00 36.0 60.00 36.0 IM63 XMZ ADI 16 65 63 16.00 40.0 65.00 51.0 IM63 XMZ ADI 20 70 63 20.00 44.0 70.00 51.0 IM63 XMZ ADI 25 70 63 25.00 50.0 70.00 51.0 IM63 XMZ ADI 32 80 63 32.00 56.0 80.00 66.0 IM63 XMZ ADI 40 105 63 40.00 63.0 105.00 66.0 IM-ADI Державки под расточные резцы с конусовидным хвостовиком стандарта ISO 26622-1 L d2 SS D1 M12 L4 l1 Обозначение SS L L4 d2 l1 D1 IM40 ADI-20 (1) 40 70.00 49.0 20.00 100.00 55.0 IM40 ADI-25 (1) 40 80.00 60.0 25.00 120.00 60.0 IM50 ADI-20 (1) 50 76.00 49.0 20.00 100.00 55.0 IM50 ADI-25 (1) 50 85.00 60.0 25.00 120.00 60.0 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. (1) Используйте инструменты с суффиксом AD. Стандартные инструменты должны быть укорочены. ЗАП.ЧАСТИ Обозначение Винт Ключ IM40 ADI-20 SR M12X20DIN913 HW 6.0 IM40 ADI-25 SR M12X20DIN913 HW 6.0 IM50 ADI-20 SR M12X20DIN916 HW 6.0 IM50 ADI-25 SR M12X20DIN916 HW 6.0 D53 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
