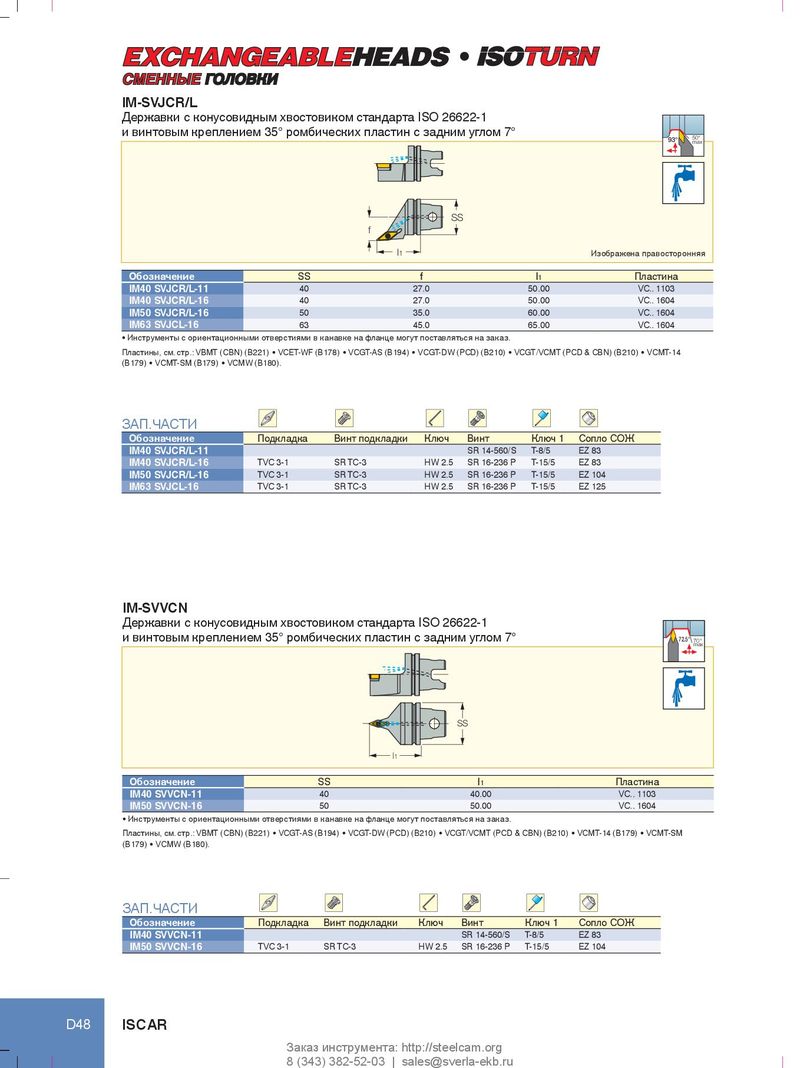

Каталог Iscar инструмент для нарезания резьбы - страница 133

l СМЕННЫЕ ГОЛОВКИ IM-SVJCR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 и винтовым креплением 35° ромбических пластин с задним углом 7° 93° 50° max SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 SVJCR/L-11 40 27.0 50.00 VC.. 1103 IM40 SVJCR/L-16 40 27.0 50.00 VC.. 1604 IM50 SVJCR/L-16 50 35.0 60.00 VC.. 1604 IM63 SVJCL-16 63 45.0 65.00 VC.. 1604 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: VBMT (CBN) (B221) • VCET‑WF (B178) • VCGT‑AS (B194) • VCGT‑DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT‑14 (B179) • VCMT‑SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Сопло СОЖ IM40 SVJCR/L-11 SR 14-560/S T-8/5 EZ 83 IM40 SVJCR/L-16 TVC 3-1 SR TC-3 HW 2.5 SR 16-236 P T-15/5 EZ 83 IM50 SVJCR/L-16 TVC 3-1 SR TC-3 HW 2.5 SR 16-236 P T-15/5 EZ 104 IM63 SVJCL-16 TVC 3-1 SR TC-3 HW 2.5 SR 16-236 P T-15/5 EZ 125 IM-SVVCN Державки с конусовидным хвостовиком стандарта ISO 26622-1 и винтовым креплением 35° ромбических пластин с задним углом 7° 72.5° 70° max SS l1 Обозначение SS l1 Пластина IM40 SVVCN-11 40 40.00 VC.. 1103 IM50 SVVCN-16 50 50.00 VC.. 1604 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: VBMT (CBN) (B221) • VCGT‑AS (B194) • VCGT‑DW (PCD) (B210) • VCGT/VCMT (PCD & CBN) (B210) • VCMT‑14 (B179) • VCMT‑SM (B179) • VCMW (B180). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Сопло СОЖ IM40 SVVCN-11 SR 14-560/S T-8/5 EZ 83 IM50 SVVCN-16 TVC 3-1 SR TC-3 HW 2.5 SR 16-236 P T-15/5 EZ 104 D48 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
