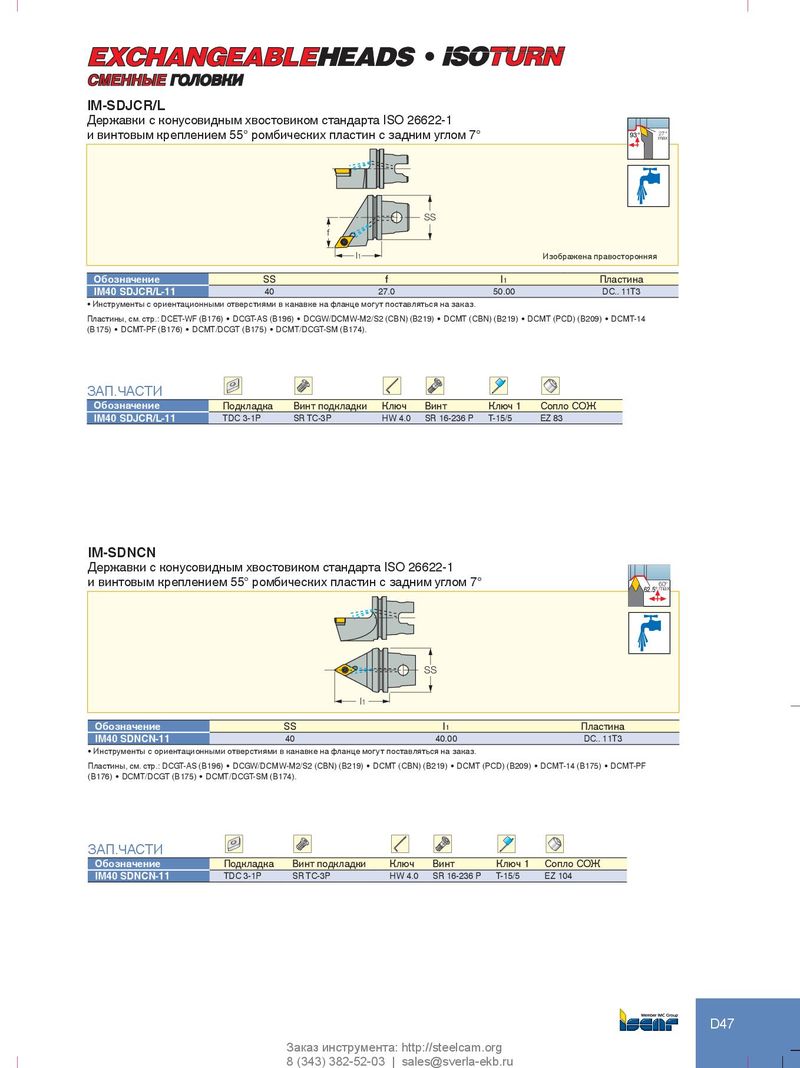

l СМЕННЫЕ ГОЛОВКИ IM-SDJCR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 и винтовым креплением 55° ромбических пластин с задним углом 7° 93° 27° max SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 SDJCR/L-11 40 27.0 50.00 DC.. 11T3 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: DCET‑WF (B176) • DCGT‑AS (B196) • DCGW/DCMW‑M2/S2 (CBN) (B219) • DCMT (CBN) (B219) • DCMT (PCD) (B209) • DCMT‑14 (B175) • DCMT‑PF (B176) • DCMT/DCGT (B175) • DCMT/DCGT‑SM (B174). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Сопло СОЖ IM40 SDJCR/L-11 TDC 3-1P SR TC-3P HW 4.0 SR 16-236 P T-15/5 EZ 83 IM-SDNCN Державки с конусовидным хвостовиком стандарта ISO 26622-1 и винтовым креплением 55° ромбических пластин с задним углом 7° 60° 62.5° max SS l1 Обозначение SS l1 Пластина IM40 SDNCN-11 40 40.00 DC.. 11T3 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: DCGT‑AS (B196) • DCGW/DCMW‑M2/S2 (CBN) (B219) • DCMT (CBN) (B219) • DCMT (PCD) (B209) • DCMT‑14 (B175) • DCMT‑PF (B176) • DCMT/DCGT (B175) • DCMT/DCGT‑SM (B174). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Сопло СОЖ IM40 SDNCN-11 TDC 3-1P SR TC-3P HW 4.0 SR 16-236 P T-15/5 EZ 104 D47 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
