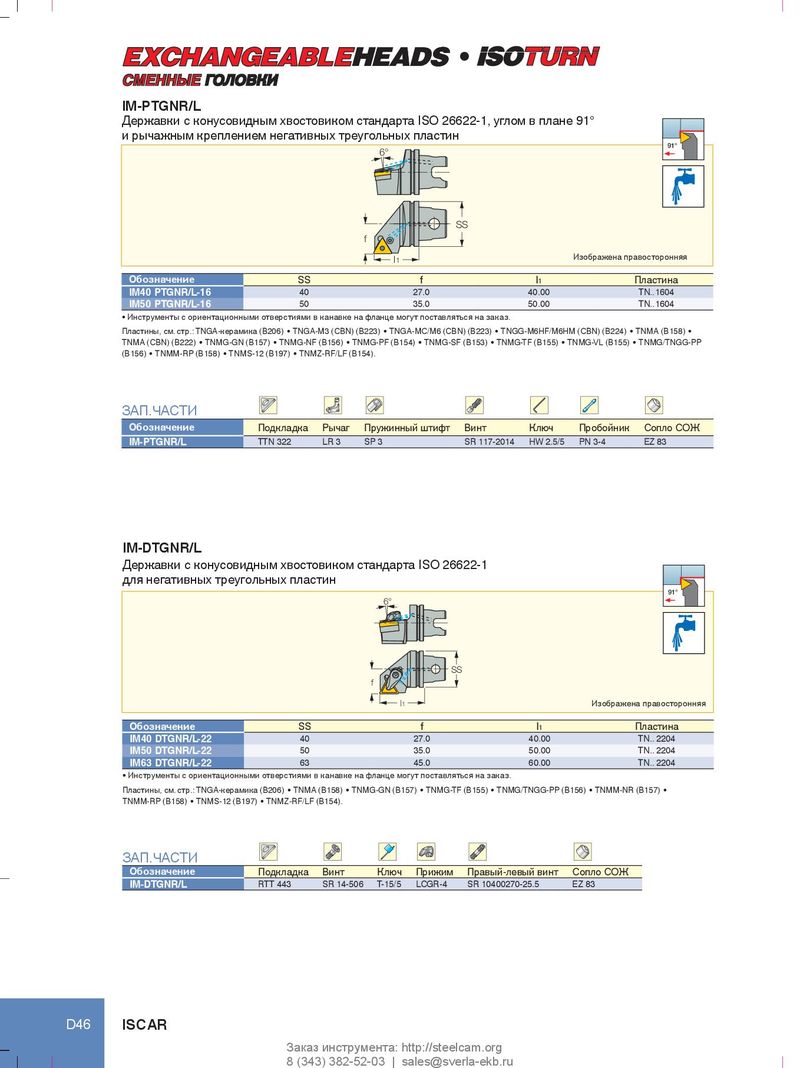

Каталог Iscar инструмент для нарезания резьбы - страница 131

l СМЕННЫЕ ГОЛОВКИ IM-PTGNR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1, углом в плане 91° и рычажным креплением негативных треугольных пластин 6° 91° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 PTGNR/L-16 40 27.0 40.00 TN..1604 IM50 PTGNR/L-16 50 35.0 50.00 TN..1604 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: TNGA‑керамика (B206) • TNGA‑M3 (CBN) (B223) • TNGA‑MC/M6 (CBN) (B223) • TNGG‑M6HF/M6HM (CBN) (B224) • TNMA (B158) • TNMA (CBN) (B222) • TNMG‑GN (B157) • TNMG‑NF (B156) • TNMG‑PF (B154) • TNMG‑SF (B153) • TNMG‑TF (B155) • TNMG‑VL (B155) • TNMG/TNGG‑PP (B156) • TNMM‑RP (B158) • TNMS‑12 (B197) • TNMZ‑RF/LF (B154). ЗАП.ЧАСТИ Обозначение Подкладка Рычаг Пружинный штифт Винт Ключ Пробойник Сопло СОЖ IM-PTGNR/L TTN 322 LR 3 SP 3 SR 117-2014 HW 2.5/5 PN 3-4 EZ 83 IM-DTGNR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 для негативных треугольных пластин 91° 6° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 DTGNR/L-22 40 27.0 40.00 TN.. 2204 IM50 DTGNR/L-22 50 35.0 50.00 TN.. 2204 IM63 DTGNR/L-22 63 45.0 60.00 TN.. 2204 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: TNGA‑керамика (B206) • TNMA (B158) • TNMG‑GN (B157) • TNMG‑TF (B155) • TNMG/TNGG‑PP (B156) • TNMM‑NR (B157) • TNMM‑RP (B158) • TNMS‑12 (B197) • TNMZ‑RF/LF (B154). ЗАП.ЧАСТИ Обозначение Подкладка Винт Ключ Прижим Правый-левый винт Сопло СОЖ IM-DTGNR/L RTT 443 SR 14-506 T-15/5 LCGR-4 SR 10400270-25.5 EZ 83 D46 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
