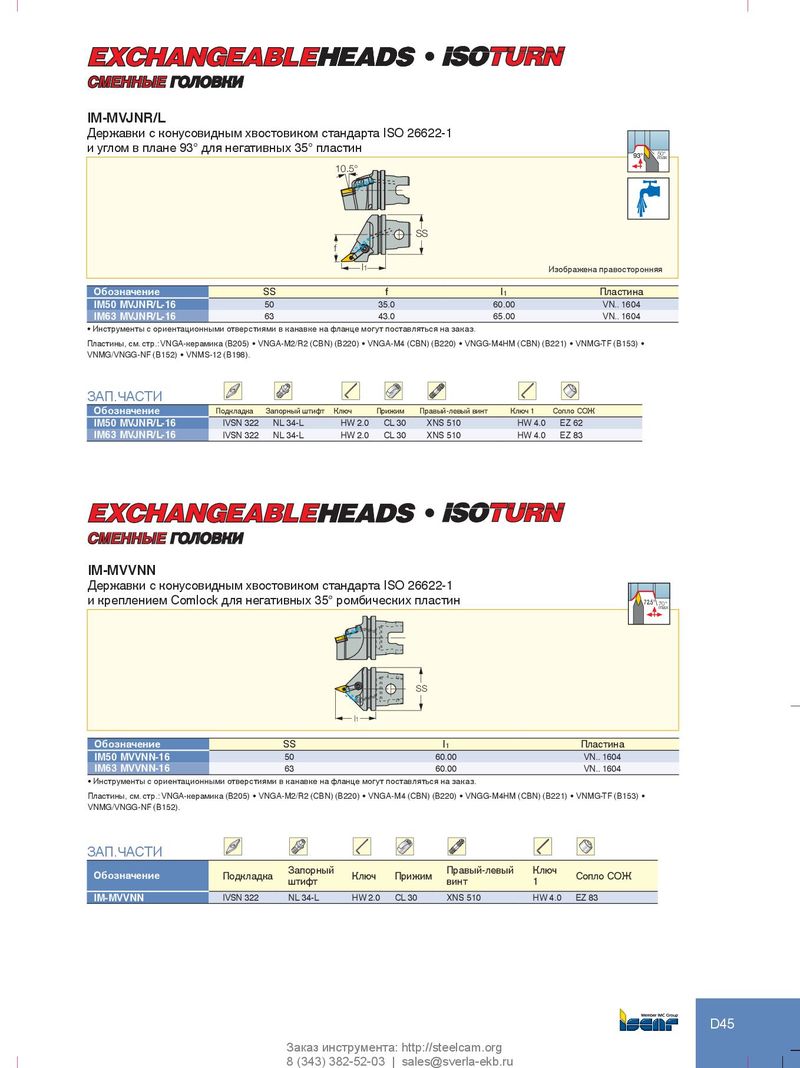

Каталог Iscar инструмент для нарезания резьбы - страница 130

l СМЕННЫЕ ГОЛОВКИ IM-MVJNR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 и углом в плане 93° для негативных 35° пластин 93° 50° max 10.5° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM50 MVJNR/L-16 50 35.0 60.00 VN.. 1604 IM63 MVJNR/L-16 63 43.0 65.00 VN.. 1604 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: VNGA‑керамика (B205) • VNGA‑M2/R2 (CBN) (B220) • VNGA‑M4 (CBN) (B220) • VNGG‑M4HM (CBN) (B221) • VNMG‑TF (B153) • VNMG/VNGG‑NF (B152) • VNMS‑12 (B198). ЗАП.ЧАСТИ Обозначение Подкладка Запорный штифт Ключ Прижим Правый-левый винт Ключ 1 Сопло СОЖ IM50 MVJNR/L-16 IVSN 322 NL 34-L HW 2.0 CL 30 XNS 510 HW 4.0 EZ 62 IM63 MVJNR/L-16 IVSN 322 NL 34-L HW 2.0 CL 30 XNS 510 HW 4.0 EZ 83 l СМЕННЫЕ ГОЛОВКИ IM-MVVNN Державки с конусовидным хвостовиком стандарта ISO 26622-1 и креплением Comlock для негативных 35° ромбических пластин 72.5° 70° max SS l1 Обозначение SS l1 Пластина IM50 MVVNN-16 50 60.00 VN.. 1604 IM63 MVVNN-16 63 60.00 VN.. 1604 • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: VNGA‑керамика (B205) • VNGA‑M2/R2 (CBN) (B220) • VNGA‑M4 (CBN) (B220) • VNGG‑M4HM (CBN) (B221) • VNMG‑TF (B153) • VNMG/VNGG‑NF (B152). ЗАП.ЧАСТИ Обозначение Подкладка Запорный Ключ Прижим Правый-левый Ключ Сопло СОЖ штифт винт 1 IM-MVVNN IVSN 322 NL 34-L HW 2.0 CL 30 XNS 510 HW 4.0 EZ 83 D45 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
