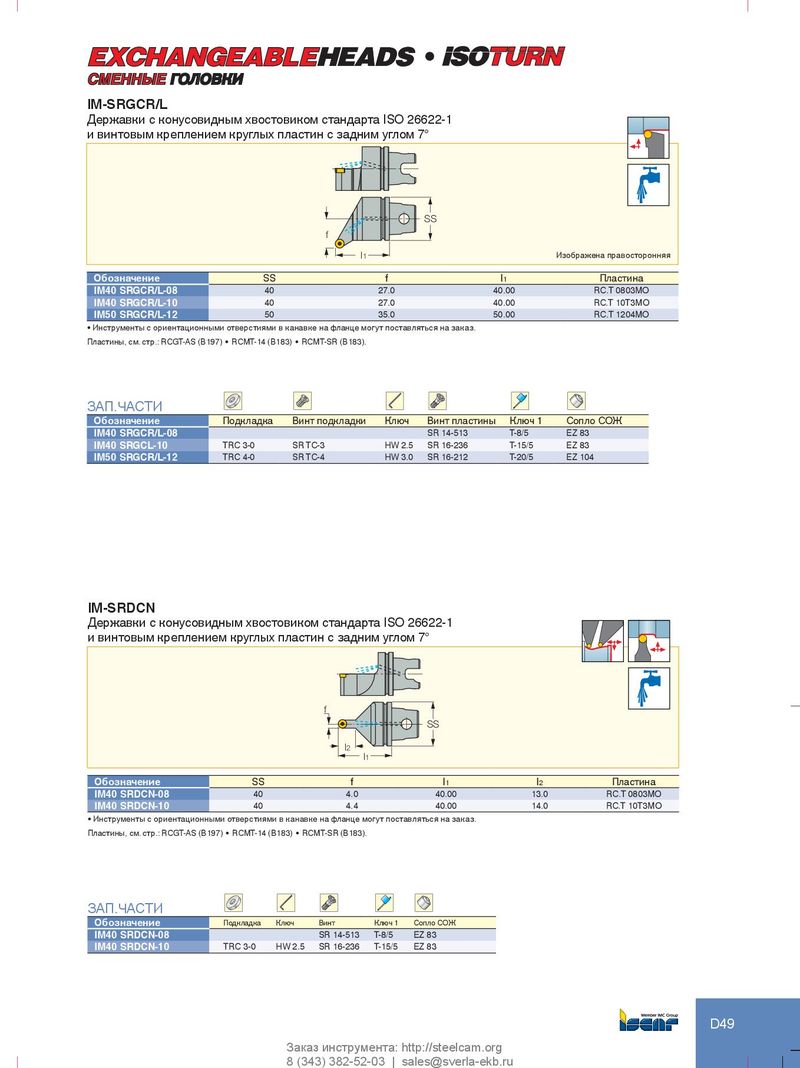

l СМЕННЫЕ ГОЛОВКИ IM-SRGCR/L Державки с конусовидным хвостовиком стандарта ISO 26622-1 и винтовым креплением круглых пластин с задним углом 7° SS f l1 Изображена правосторонняя Обозначение SS f l1 Пластина IM40 SRGCR/L-08 40 27.0 40.00 RC.T 0803MO IM40 SRGCR/L-10 40 27.0 40.00 RC.T 10T3MO IM50 SRGCR/L-12 50 35.0 50.00 RC.T 1204MO • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: RCGT‑AS (B197) • RCMT‑14 (B183) • RCMT‑SR (B183). ЗАП.ЧАСТИ Обозначение Подкладка Винт подкладки Ключ Винт пластины Ключ 1 Сопло СОЖ IM40 SRGCR/L-08 SR 14-513 T-8/5 EZ 83 IM40 SRGCL-10 TRC 3-0 SR TC-3 HW 2.5 SR 16-236 T-15/5 EZ 83 IM50 SRGCR/L-12 TRC 4-0 SR TC-4 HW 3.0 SR 16-212 T-20/5 EZ 104 IM-SRDCN Державки с конусовидным хвостовиком стандарта ISO 26622-1 и винтовым креплением круглых пластин с задним углом 7° f SS l2 l1 Обозначение SS f l1 l2 Пластина IM40 SRDCN-08 40 4.0 40.00 13.0 RC.T 0803MO IM40 SRDCN-10 40 4.4 40.00 14.0 RC.T 10T3MO • Инструменты с ориентационными отверстиями в канавке на фланце могут поставляться на заказ. Пластины, см. стр.: RCGT‑AS (B197) • RCMT‑14 (B183) • RCMT‑SR (B183). ЗАП.ЧАСТИ Обозначение Подкладка Ключ Винт Ключ 1 Сопло СОЖ IM40 SRDCN-08 SR 14-513 T-8/5 EZ 83 IM40 SRDCN-10 TRC 3-0 HW 2.5 SR 16-236 T-15/5 EZ 83 D49 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
