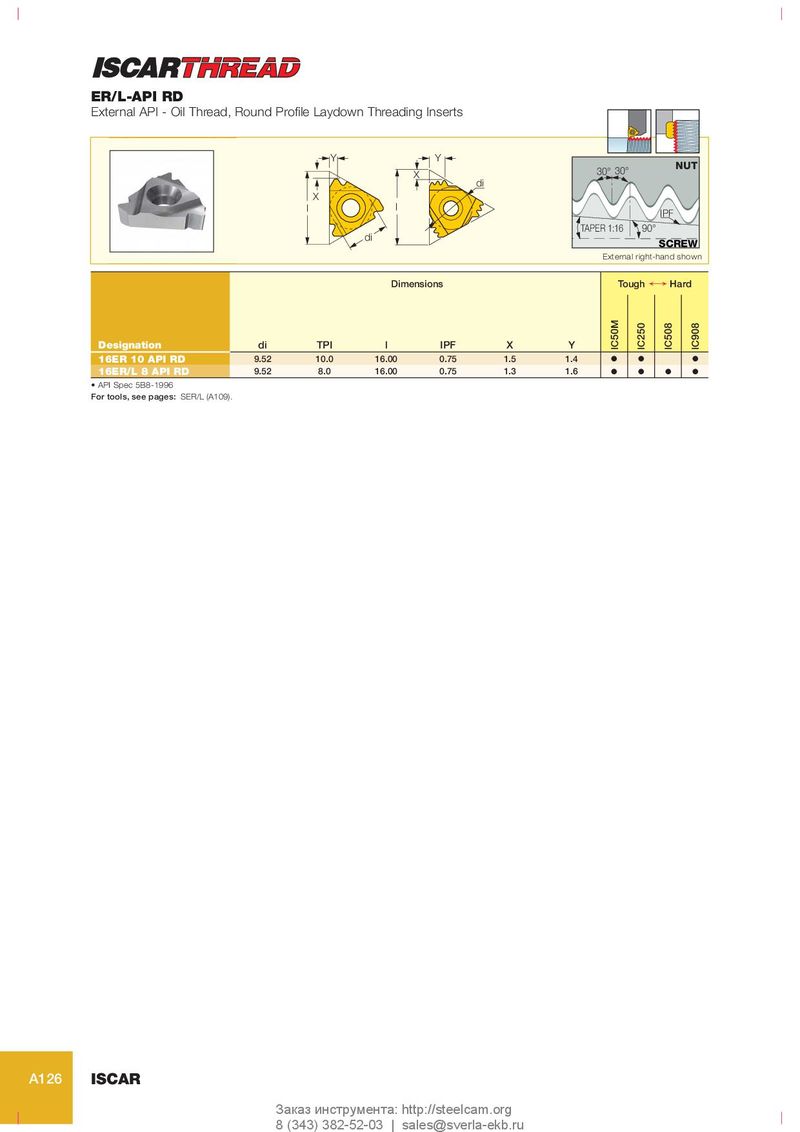

ER/L-API RD
External API - Oil Thread, Round Profile Laydown Threading Inserts
Y Y X X l l
di
Dimensions
di
NUT 30° 30°
IPF TAPER 1:16 90° SCREW External right-hand shown
Tough ¥ Hard
| Designation | di | TPI | l | IPF | X | Y | ||||
| 16ER 10 API RD | 9.52 | 10.0 | 16.00 | 0.75 | 1.5 | 1.4 | O | O | O | |
| 16ER/L 8 API RD | 9.52 | 8.0 | 16.00 | 0.75 | 1.3 | 1.6 | O | O | O | O |
- API Spec 5B8-1996
For tools, see pages: SER/L (A109).
