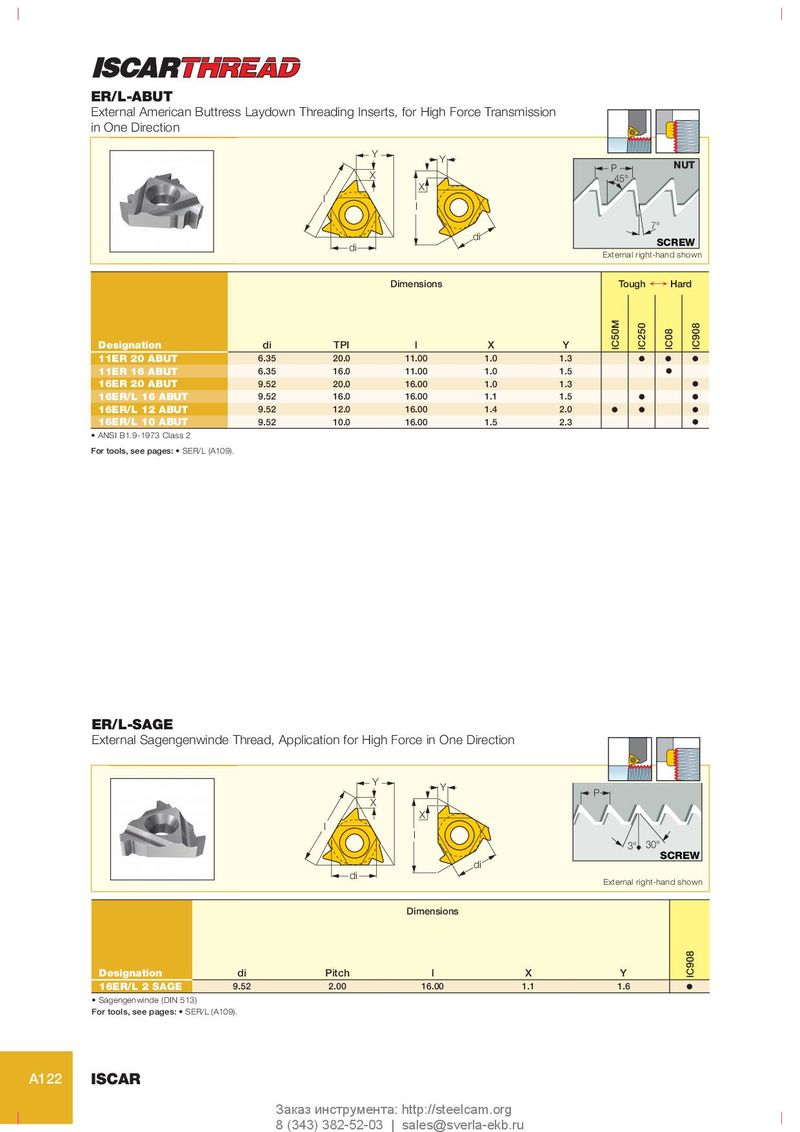

ER/L-ABUT
External American Buttress Laydown Threading Inserts, for High Force Transmission
in One Direction
Y Y X X l l
di di
Dimensions
P NUT 45°
7° SCREW External right-hand shown
Tough ¥ Hard
| Designation | di | TPI | l | X | Y | |||
| 11ER 20 ABUT | 6.35 | 20.0 | 11.00 | 1.0 | 1.3 | O | O | O |
| 11ER 16 ABUT | 6.35 | 16.0 | 11.00 | 1.0 | 1.5 | O | ||
| 16ER 20 ABUT | 9.52 | 20.0 | 16.00 | 1.0 | 1.3 | O | ||
| 16ER/L 16 ABUT | 9.52 | 16.0 | 16.00 | 1.1 | 1.5 | O | O | |
| 16ER/L 12 ABUT | 9.52 | 12.0 | 16.00 | 1.4 | 2.0 | O O | O | |
| 16ER/L 10 ABUT | 9.52 | 10.0 | 16.00 | 1.5 | 2.3 | O |
- ANSI B1.9-1973 Class 2
For tools, see pages: SER/L (A109).
ER/L-SAGE
External Sagengenwinde Thread, Application for High Force in One Direction
l
di
Y X
Y
X l
Dimensions
di
P
3° 30° SCREW
External right-hand shown
| Designation | di | Pitch | l | X | Y | |
| 16ER/L 2 SAGE | 9.52 | 2.00 | 16.00 | 1.1 | 1.6 | O |
- Sagengenwinde (DIN 513)
For tools, see pages: SER/L (A109).
