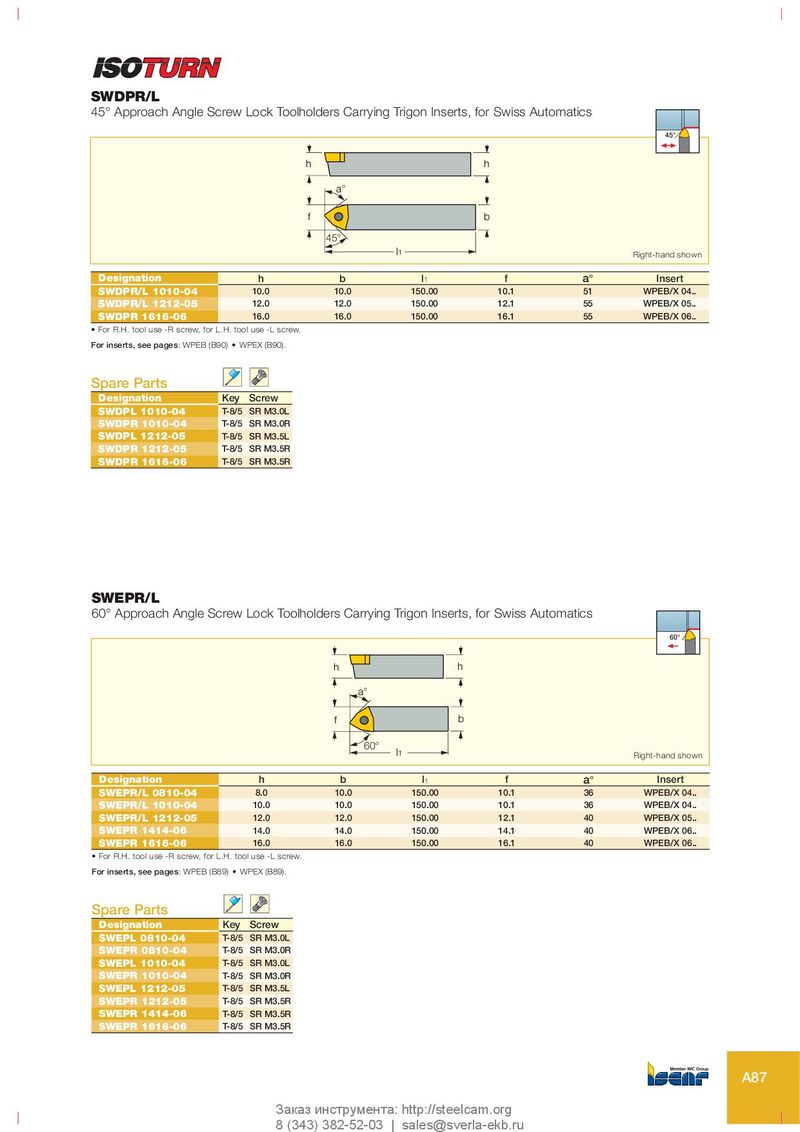

SWDPR/L
45° Approach Angle Screw Lock Toolholders Carrying Trigon Inserts, for Swiss Automatics
45°
h h a°
f b 45° l1 Right-hand shown
| Designation | h | b | l1 | f | a° | Insert | |
| SWDPR/L 1010-04 | 10.0 | 10.0 | 150.00 | 10.1 | 51 | WPEB/X 04.. | |
| SWDPR/L 1212-05 | 12.0 | 12.0 | 150.00 | 12.1 | 55 | WPEB/X 05.. | |
| SWDPR 1616-06 | 16.0 | 16.0 | 150.00 | 16.1 | 55 | WPEB/X 06.. |
- For R.H. tool use -R screw, for L.H. tool use -L screw.
For inserts, see pages: WPEB (B90) WPEX (B90).
| SpareParts | ||
| Designation | Key | Screw |
| SWDPL 1010-04 | T-8/5 | SR M3.0L |
| SWDPR 1010-04 | T-8/5 | SR M3.0R |
| SWDPL 1212-05 | T-8/5 | SR M3.5L |
| SWDPR 1212-05 | T-8/5 | SR M3.5R |
| SWDPR 1616-06 | T-8/5 | SR M3.5R |
SWEPR/L
60° Approach Angle Screw Lock Toolholders Carrying Trigon Inserts, for Swiss Automatics
60°
h h a°
f b
60° l1 Right-hand shown
| Designation | h | b | l1 | f | a° | Insert |
| SWEPR/L 0810-04 | 8.0 | 10.0 | 150.00 | 10.1 | 36 | WPEB/X 04.. |
| SWEPR/L 1010-04 | 10.0 | 10.0 | 150.00 | 10.1 | 36 | WPEB/X 04.. |
| SWEPR/L 1212-05 | 12.0 | 12.0 | 150.00 | 12.1 | 40 | WPEB/X 05.. |
| SWEPR 1414-06 | 14.0 | 14.0 | 150.00 | 14.1 | 40 | WPEB/X 06.. |
| SWEPR 1616-06 | 16.0 | 16.0 | 150.00 | 16.1 | 40 | WPEB/X 06.. |
- For R.H. tool use -R screw, for L.H. tool use -L screw.
For inserts, see pages: WPEB (B89) WPEX (B89).
Spare Parts
| Designation | Key | Screw |
| SWEPL 0810-04 | T-8/5 | SR M3.0L |
| SWEPR 0810-04 | T-8/5 | SR M3.0R |
| SWEPL 1010-04 | T-8/5 | SR M3.0L |
| SWEPR 1010-04 | T-8/5 | SR M3.0R |
| SWEPL 1212-05 | T-8/5 | SR M3.5L |
| SWEPR 1212-05 | T-8/5 | SR M3.5R |
| SWEPR 1414-06 | T-8/5 | SR M3.5R |
| SWEPR 1616-06 | T-8/5 | SR M3.5R |
