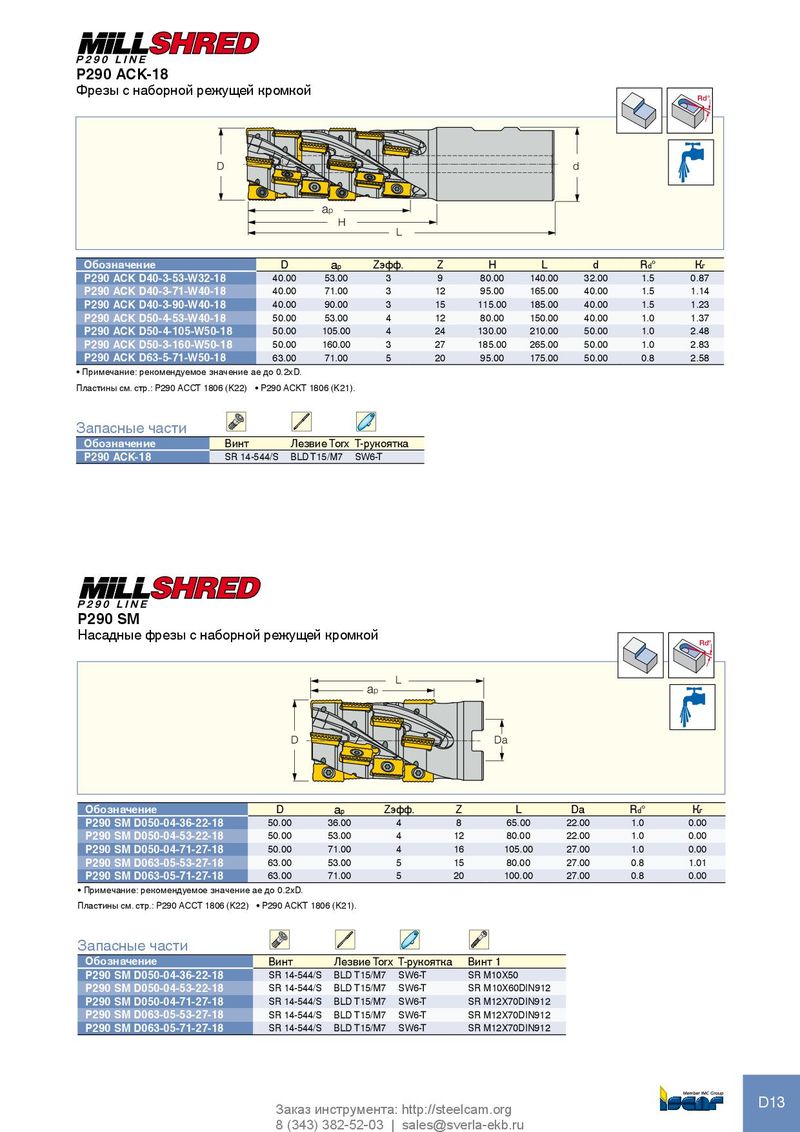

Каталог Iscar инструмент для фрезерования - страница 162
Навигация
Инструменты для обработки отверстий Iscar 2026
Каталог Iscar высокоточные развертки и метчики 2022
Каталог Iscar торцевые фрезы 2022
Каталог Iscar монолитные концевые фрезы и система multi-master
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar инструмента для сверления
P290 ACK-18
Фрезы с наборной режущей кромкой
Rd°
D d
ap
H
L
| Обозначение | D | a p | Zэфф. | Z | H | L d | Rd° | К г | |
| P290 ACK D40-3-53-W32-18 | 40.00 | 53.00 | 3 | 9 | 80.00 | 140.00 | 32.00 | 1.5 | 0.87 |
| P290 ACK D40-3-71-W40-18 | 40.00 | 71.00 | 3 | 12 | 95.00 | 165.00 | 40.00 | 1.5 | 1.14 |
| P290 ACK D40-3-90-W40-18 | 40.00 | 90.00 | 3 | 15 | 115.00 | 185.00 | 40.00 | 1.5 | 1.23 |
| P290 ACK D50-4-53-W40-18 | 50.00 | 53.00 | 4 | 12 | 80.00 | 150.00 | 40.00 | 1.0 | 1.37 |
| P290 ACK D50-4-105-W50-18 | 50.00 | 105.00 | 4 | 24 | 130.00 | 210.00 | 50.00 | 1.0 | 2.48 |
| P290 ACK D50-3-160-W50-18 | 50.00 | 160.00 | 3 | 27 | 185.00 | 265.00 | 50.00 | 1.0 | 2.83 |
| P290 ACK D63-5-71-W50-18 | 63.00 | 71.00 | 5 | 20 | 95.00 | 175.00 | 50.00 | 0.8 | 2.58 |
- Примечание: рекомендуемое значение ae до 0.2xD.
Пластины см. стр.: P290 ACCT 1806 (K22) P290 ACKT 1806 (K21).
Запасные части
| Обозначение | Винт | Лезвие Torx T-рукоятка | |
| P290 ACK-18 | SR 14-544/S BLD T15/M7 | SW6-T |
P290 SM
Насадные фрезы с наборной режущей кромкой
ap
Rd°
L
D Da
| Обозначение | D | a | Zэфф. | Z | L | Da | Rd° | К г | ||
| p | ||||||||||
| P290 SM D050-04-36-22-18 | 50.00 | 36.00 | 4 | 8 | 65.00 | 22.00 | 1.0 | 0.00 | ||
| P290 SM D050-04-53-22-18 | 50.00 | 53.00 | 4 | 12 | 80.00 | 22.00 | 1.0 | 0.00 | ||
| P290 SM D050-04-71-27-18 | 50.00 | 71.00 | 4 | 16 | 105.00 | 27.00 | 1.0 | 0.00 | ||
| P290 SM D063-05-53-27-18 | 63.00 | 53.00 | 5 | 15 | 80.00 | 27.00 | 0.8 | 1.01 | ||
| P290 SM D063-05-71-27-18 | 63.00 | 71.00 | 5 | 20 | 100.00 | 27.00 | 0.8 | 0.00 |
- Примечание: рекомендуемое значение ae до 0.2xD.
Пластины см. стр.: P290 ACCT 1806 (K22) P290 ACKT 1806 (K21).
Запасные части
| Обозначение | Винт | Лезвие Torx T-рукоятка Винт 1 | |
| P290 SM D050-04-36-22-18 | SR 14-544/S BLD T15/M7 | SW6-T | SR M10X50 |
| P290 SM D050-04-53-22-18 | SR 14-544/S BLD T15/M7 | SW6-T | SR M10X60DIN912 |
| P290 SM D050-04-71-27-18 | SR 14-544/S BLD T15/M7 | SW6-T | SR M12X70DIN912 |
| P290 SM D063-05-53-27-18 | SR 14-544/S BLD T15/M7 | SW6-T | SR M12X70DIN912 |
| P290 SM D063-05-71-27-18 | SR 14-544/S BLD T15/M7 | SW6-T | SR M12X70DIN912 |
