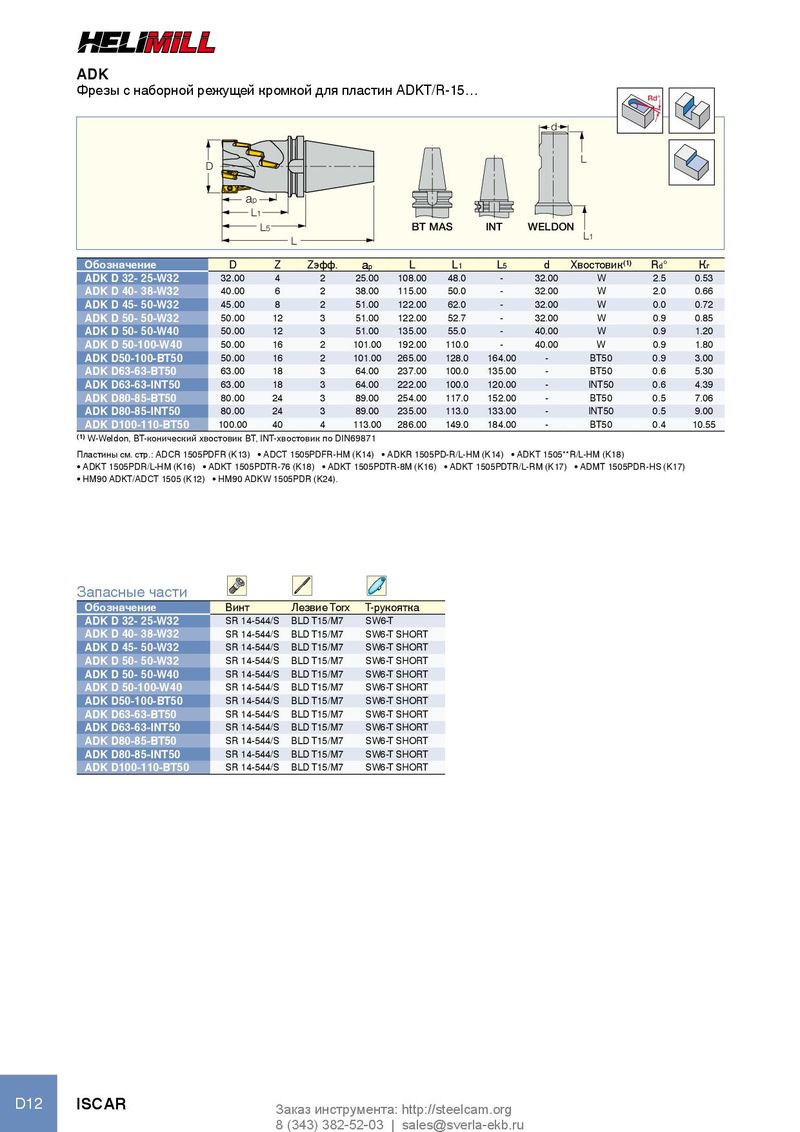

ADK
Фрезы с наборной режущей кромкой для пластин ADKT/R-15…
| ap L D | L L5 1 | BT M | AS | INT | d WELDO | L L1 N | Rd° | |||
| Обозначение | D | Z Zэфф. | ap | L | L1 | L5 | d | Хвостовик(1) | Rd° | Кг |
| ADK D 32- 25-W32 | 32.00 | 4 2 | 25.00 | 108.00 | 48.0 | - | 32.00 | W | 2.5 | 0.53 |
| ADK D 40- 38-W32 | 40.00 | 6 2 | 38.00 | 115.00 | 50.0 | - | 32.00 | W | 2.0 | 0.66 |
| ADK D 45- 50-W32 | 45.00 | 8 2 | 51.00 | 122.00 | 62.0 | - | 32.00 | W | 0.0 | 0.72 |
| ADK D 50- 50-W32 | 50.00 | 12 3 | 51.00 | 122.00 | 52.7 | - | 32.00 | W | 0.9 | 0.85 |
| ADK D 50- 50-W40 | 50.00 | 12 3 | 51.00 | 135.00 | 55.0 | - | 40.00 | W | 0.9 | 1.20 |
| ADK D 50-100-W40 | 50.00 | 16 2 | 101.00 | 192.00 | 110.0 | - | 40.00 | W | 0.9 | 1.80 |
| ADK D50-100-BT50 | 50.00 | 16 2 | 101.00 | 265.00 | 128.0 | 164.00 | - | BT50 | 0.9 | 3.00 |
| ADK D63-63-BT50 | 63.00 | 18 3 | 64.00 | 237.00 | 100.0 | 135.00 | - | BT50 | 0.6 | 5.30 |
| ADK D63-63-INT50 | 63.00 | 18 3 | 64.00 | 222.00 | 100.0 | 120.00 | - | INT50 | 0.6 | 4.39 |
| ADK D80-85-BT50 | 80.00 | 24 3 | 89.00 | 254.00 | 117.0 | 152.00 | - | BT50 | 0.5 | 7.06 |
| ADK D80-85-INT50 | 80.00 | 24 3 | 89.00 | 235.00 | 113.0 | 133.00 | - | INT50 | 0.5 | 9.00 |
| ADK D100-110-BT50 | 100.00 | 40 4 | 113.00 | 286.00 | 149.0 | 184.00 | - | BT50 | 0.4 | 10.55 |
(1) W-Weldon, BT-конический хвостовик BT, INT-хвостовик по DIN69871 Пластины см. стр.: ADCR 1505PDFR (K13) ADCT 1505PDFR-HM (K14) ADKR 1505PD-R/L-HM (K14) ADKT 1505**R/L-HM (K18)
- ADKT 1505PDR/L-HM (K16)
- ADKT 1505PDTR-76 (K18)
- ADKT 1505PDTR-8M (K16)
- ADKT 1505PDTR/L-RM (K17)
- ADMT 1505PDR-HS (K17)
- HM90 ADKT/ADCT 1505 (K12)
- HM90 ADKW 1505PDR (K24).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка |
| ADK D 32- 25-W32 | SR 14-544/S | BLD T15/M7 | SW6-T |
| ADK D 40- 38-W32 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D 45- 50-W32 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D 50- 50-W32 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D 50- 50-W40 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D 50-100-W40 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D50-100-BT50 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D63-63-BT50 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D63-63-INT50 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D80-85-BT50 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D80-85-INT50 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
| ADK D100-110-BT50 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT |
