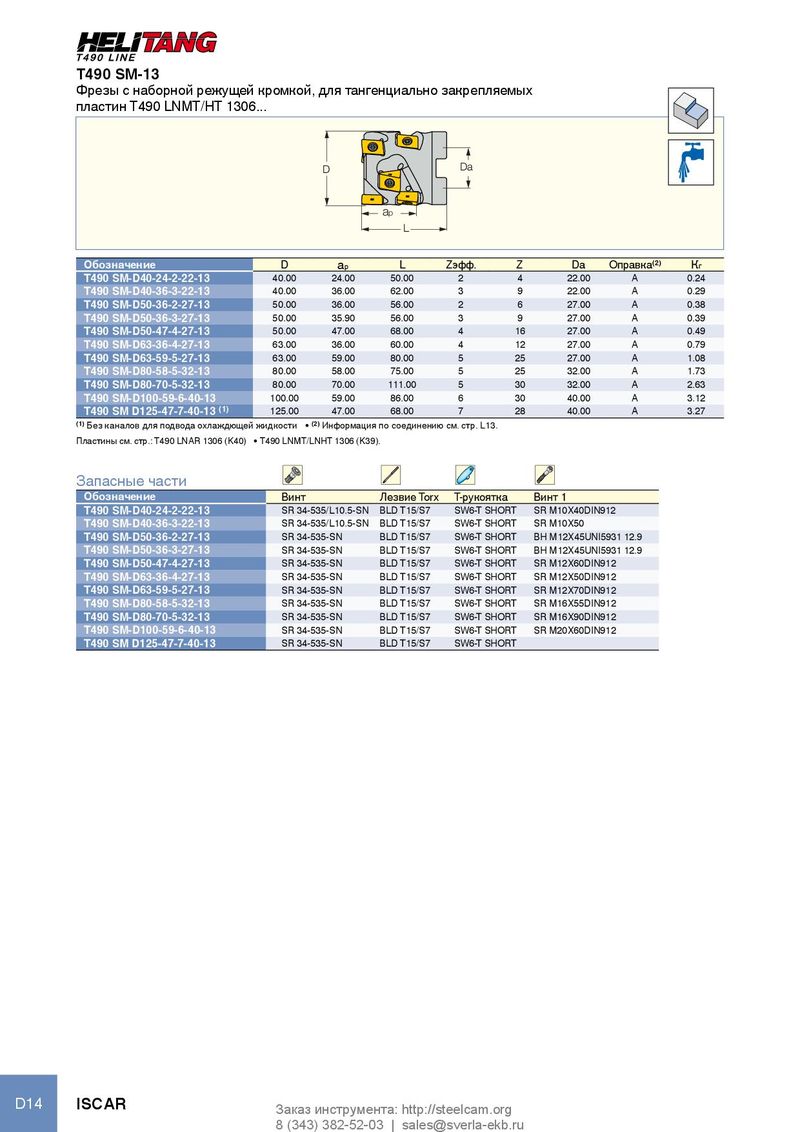

T490 SM-13
Фрезы с наборной режущей кромкой, для тангенциально закрепляемых
пластин T490 LNMT/HT 1306...
D Da
a
p
L
| Обозначение | D | ap | L | Zэфф. | Z | Da | Оправка(2) | Кг |
| T490 SM-D40-24-2-22-13 | 40.00 | 24.00 | 50.00 | 2 | 4 | 22.00 | A | 0.24 |
| T490 SM-D40-36-3-22-13 | 40.00 | 36.00 | 62.00 | 3 | 9 | 22.00 | A | 0.29 |
| T490 SM-D50-36-2-27-13 | 50.00 | 36.00 | 56.00 | 2 | 6 | 27.00 | A | 0.38 |
| T490 SM-D50-36-3-27-13 | 50.00 | 35.90 | 56.00 | 3 | 9 | 27.00 | A | 0.39 |
| T490 SM-D50-47-4-27-13 | 50.00 | 47.00 | 68.00 | 4 | 16 | 27.00 | A | 0.49 |
| T490 SM-D63-36-4-27-13 | 63.00 | 36.00 | 60.00 | 4 | 12 | 27.00 | A | 0.79 |
| T490 SM-D63-59-5-27-13 | 63.00 | 59.00 | 80.00 | 5 | 25 | 27.00 | A | 1.08 |
| T490 SM-D80-58-5-32-13 | 80.00 | 58.00 | 75.00 | 5 | 25 | 32.00 | A | 1.73 |
| T490 SM-D80-70-5-32-13 | 80.00 | 70.00 | 111.00 | 5 | 30 | 32.00 | A | 2.63 |
| T490 SM-D100-59-6-40-13 | 100.00 | 59.00 | 86.00 | 6 | 30 | 40.00 | A | 3.12 |
| T490 SM D125-47-7-40-13(1) | 125.00 | 47.00 | 68.00 | 7 | 28 | 40.00 | A | 3.27 |
(1) Без каналов для подвода охлаждющей жидкости • (2) Информация по соединению см. стр. L13. Пластины см. стр.: T490 LNAR 1306 (K40) • T490 LNMT/LNHT 1306 (K39).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт 1 |
| T490 SM-D40-24-2-22-13 | SR 34-535/L10.5-SN | BLD T15/S7 | SW6-T SHORT | SR M10X40DIN912 |
| T490 SM-D40-36-3-22-13 | SR 34-535/L10.5-SN | BLD T15/S7 | SW6-T SHORT | SR M10X50 |
| T490 SM-D50-36-2-27-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | BH M12X45UNI5931 12.9 |
| T490 SM-D50-36-3-27-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | BH M12X45UNI5931 12.9 |
| T490 SM-D50-47-4-27-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M12X60DIN912 |
| T490 SM-D63-36-4-27-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M12X50DIN912 |
| T490 SM-D63-59-5-27-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M12X70DIN912 |
| T490 SM-D80-58-5-32-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M16X55DIN912 |
| T490 SM-D80-70-5-32-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M16X90DIN912 |
| T490 SM-D100-59-6-40-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M20X60DIN912 |
| T490 SM D125-47-7-40-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT |
