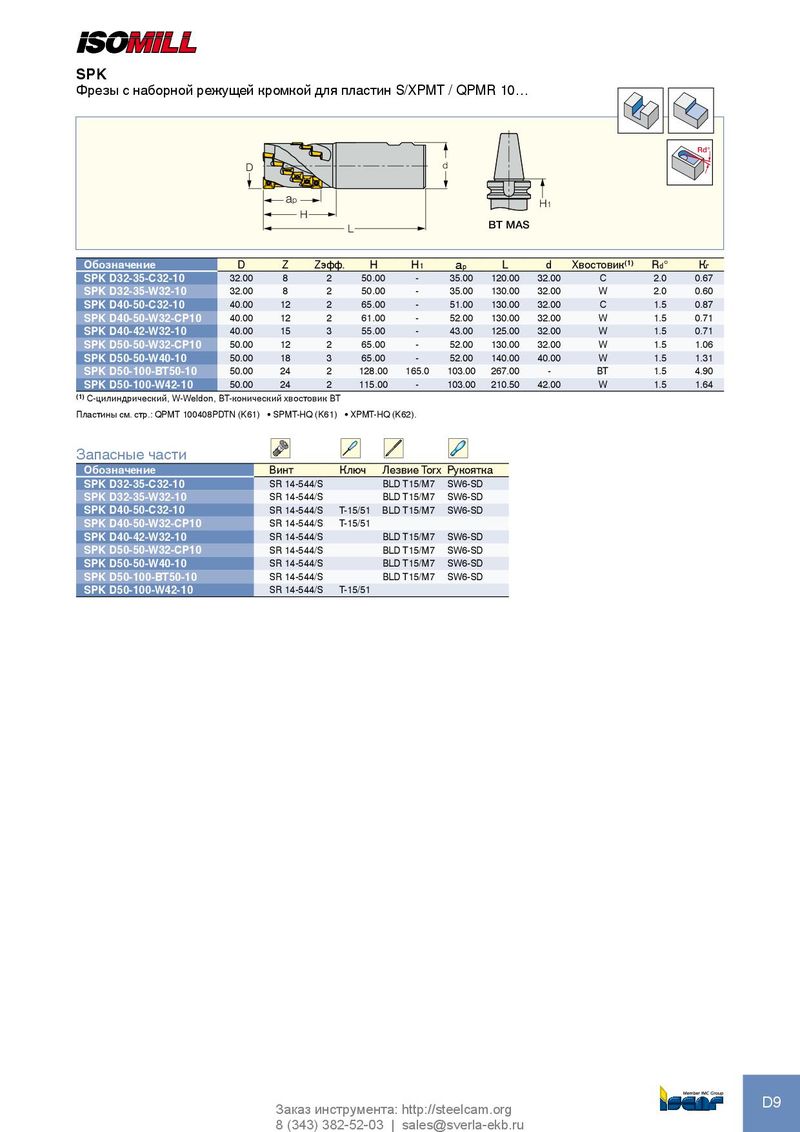

SPK
Фрезы с наборной режущей кромкой для пластин S/XPMT / QPMR 10…
| D | ap | H | L | d | BT MAS | H1 | Rd° | |||
| Обозначение | D | Z | Zэфф. | H | H1 | ap | L | d | Хвостовик(1) Rd° | Кг |
| SPK D32-35-C32-10 | 32.00 | 8 | 2 | 50.00 | - | 35.00 | 120.00 | 32.00 | C 2.0 | 0.67 |
| SPK D32-35-W32-10 | 32.00 | 8 | 2 | 50.00 | - | 35.00 | 130.00 | 32.00 | W 2.0 | 0.60 |
| SPK D40-50-C32-10 | 40.00 | 12 | 2 | 65.00 | - | 51.00 | 130.00 | 32.00 | C 1.5 | 0.87 |
| SPK D40-50-W32-CP10 | 40.00 | 12 | 2 | 61.00 | - | 52.00 | 130.00 | 32.00 | W 1.5 | 0.71 |
| SPK D40-42-W32-10 | 40.00 | 15 | 3 | 55.00 | - | 43.00 | 125.00 | 32.00 | W 1.5 | 0.71 |
| SPK D50-50-W32-CP10 | 50.00 | 12 | 2 | 65.00 | - | 52.00 | 130.00 | 32.00 | W 1.5 | 1.06 |
| SPK D50-50-W40-10 | 50.00 | 18 | 3 | 65.00 | - | 52.00 | 140.00 | 40.00 | W 1.5 | 1.31 |
| SPK D50-100-BT50-10 | 50.00 | 24 | 2 | 128.00 | 165.0 | 103.00 | 267.00 | - | BT 1.5 | 4.90 |
| SPK D50-100-W42-10 | 50.00 | 24 | 2 | 115.00 | - | 103.00 | 210.50 | 42.00 | W 1.5 | 1.64 |
(1) C-цилиндрический, W-Weldon, BT-конический хвостовик BT Пластины см. стр.: QPMT 100408PDTN (K61) • SPMT-HQ (K61) • XPMT-HQ (K62).
Запасные части
| Обозначение | Винт | Ключ | ЛезвиеTorx | Рукоятка |
| SPK D32-35-C32-10 | SR 14-544/S | BLD T15/M7 | SW6-SD | |
| SPK D32-35-W32-10 | SR 14-544/S | BLD T15/M7 | SW6-SD | |
| SPK D40-50-C32-10 | SR 14-544/S | T-15/51 | BLD T15/M7 | SW6-SD |
| SPK D40-50-W32-CP10 | SR 14-544/S | T-15/51 | ||
| SPK D40-42-W32-10 | SR 14-544/S | BLD T15/M7 | SW6-SD | |
| SPK D50-50-W32-CP10 | SR 14-544/S | BLD T15/M7 | SW6-SD | |
| SPK D50-50-W40-10 | SR 14-544/S | BLD T15/M7 | SW6-SD | |
| SPK D50-100-BT50-10 | SR 14-544/S | BLD T15/M7 | SW6-SD | |
| SPK D50-100-W42-10 | SR 14-544/S | T-15/51 |
