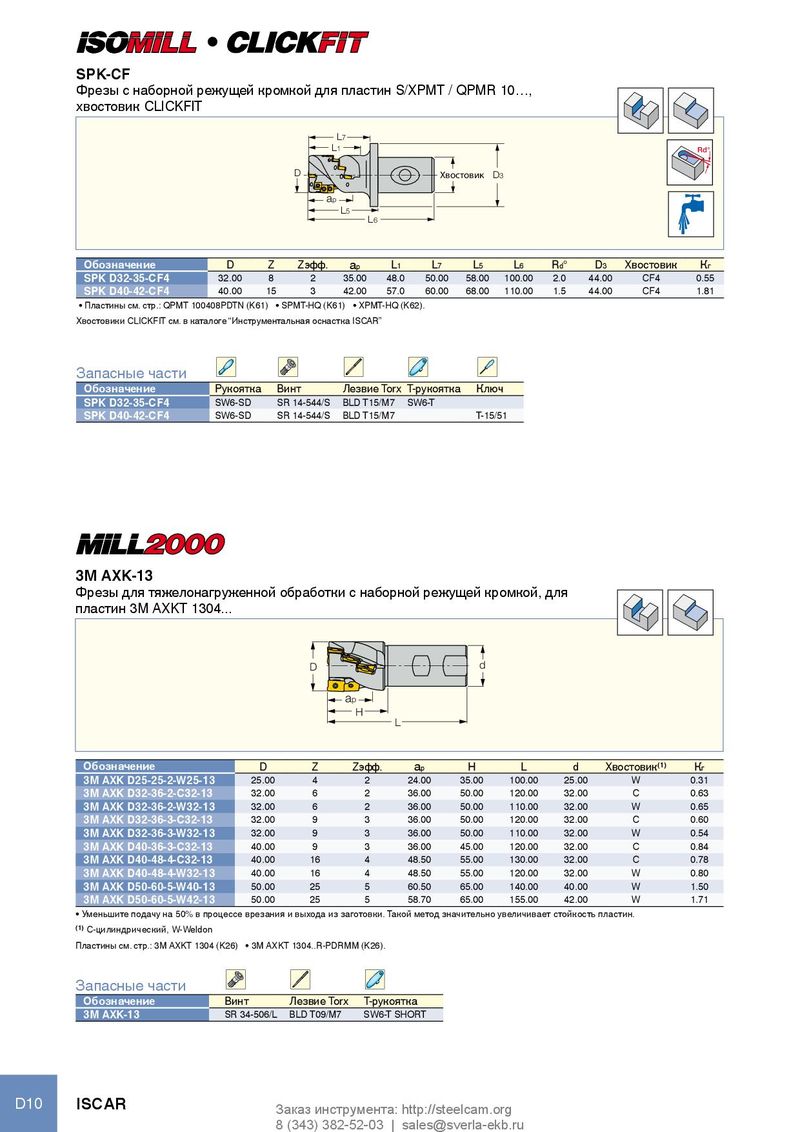

SPK-CF
Фрезы с наборной режущей кромкой для пластин S/XPMT / QPMR 10…,
хвостовик CLICKFIT
L7 L1 Rd°
| D | Хвостовик | D | |||
| 3 | |||||
| ap | |||||
| L5 | |||||
| L6 |
| Обозначение | D | Z | Zэфф. | ap | L1 | L7 | L5 | L6 | Rd° | D3 | Хвостовик | К г | ||
| SPK D32-35-CF4 | 32.00 | 8 | 2 | 35.00 | 48.0 | 50.00 | 58.00 | 100.00 | 2.0 | 44.00 | CF4 | 0.55 | ||
| SPK D40-42-CF4 | 40.00 | 15 | 3 | 42.00 | 57.0 | 60.00 | 68.00 | 110.00 | 1.5 | 44.00 | CF4 | 1.81 |
- Пластины см. стр.: QPMT 100408PDTN (K61)
- SPMT-HQ (K61)
- XPMT-HQ (K62).
Хвостовики CLICKFIT см. в каталоге “Инструментальная оснастка ISCAR”
Запасные части
| Обозначение | Рукоятка | Винт | ЛезвиеTorx | T-рукоятка | Ключ |
| SPK D32-35-CF4 | SW6-SD | SR 14-544/S | BLD T15/M7 | SW6-T | |
| SPK D40-42-CF4 | SW6-SD | SR 14-544/S | BLD T15/M7 | T-15/51 |
3M AXK-13
Фрезы для тяжелонагруженной обработки с наборной режущей кромкой, для
пластин 3M AXKT 1304...
D d
a
p
H
L
| Обозначение | D | Z | Zэфф. | ap | H | L | d | Хвостовик(1) | Кг |
| 3M AXK D25-25-2-W25-13 | 25.00 | 4 | 2 | 24.00 | 35.00 | 100.00 | 25.00 | W | 0.31 |
| 3M AXK D32-36-2-C32-13 | 32.00 | 6 | 2 | 36.00 | 50.00 | 120.00 | 32.00 | C | 0.63 |
| 3M AXK D32-36-2-W32-13 | 32.00 | 6 | 2 | 36.00 | 50.00 | 110.00 | 32.00 | W | 0.65 |
| 3M AXK D32-36-3-C32-13 | 32.00 | 9 | 3 | 36.00 | 50.00 | 120.00 | 32.00 | C | 0.60 |
| 3M AXK D32-36-3-W32-13 | 32.00 | 9 | 3 | 36.00 | 50.00 | 110.00 | 32.00 | W | 0.54 |
| 3M AXK D40-36-3-C32-13 | 40.00 | 9 | 3 | 36.00 | 45.00 | 120.00 | 32.00 | C | 0.84 |
| 3M AXK D40-48-4-C32-13 | 40.00 | 16 | 4 | 48.50 | 55.00 | 130.00 | 32.00 | C | 0.78 |
| 3M AXK D40-48-4-W32-13 | 40.00 | 16 | 4 | 48.50 | 55.00 | 120.00 | 32.00 | W | 0.80 |
| 3M AXK D50-60-5-W40-13 | 50.00 | 25 | 5 | 60.50 | 65.00 | 140.00 | 40.00 | W | 1.50 |
| 3M AXK D50-60-5-W42-13 | 50.00 | 25 | 5 | 58.70 | 65.00 | 155.00 | 42.00 | W | 1.71 |
- Уменьшите подачу на 50% в процессе врезания и выхода из заготовки. Такой метод значительно увеличивает стойкость пластин.
(1) C-цилиндрический, W-Weldon Пластины см. стр.: 3M AXKT 1304 (K26) 3M AXKT 1304..R-PDRMM (K26).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка |
| 3M AXK-13 | SR 34-506/L | BLD T09/M7 | SW6-T SHORT |
