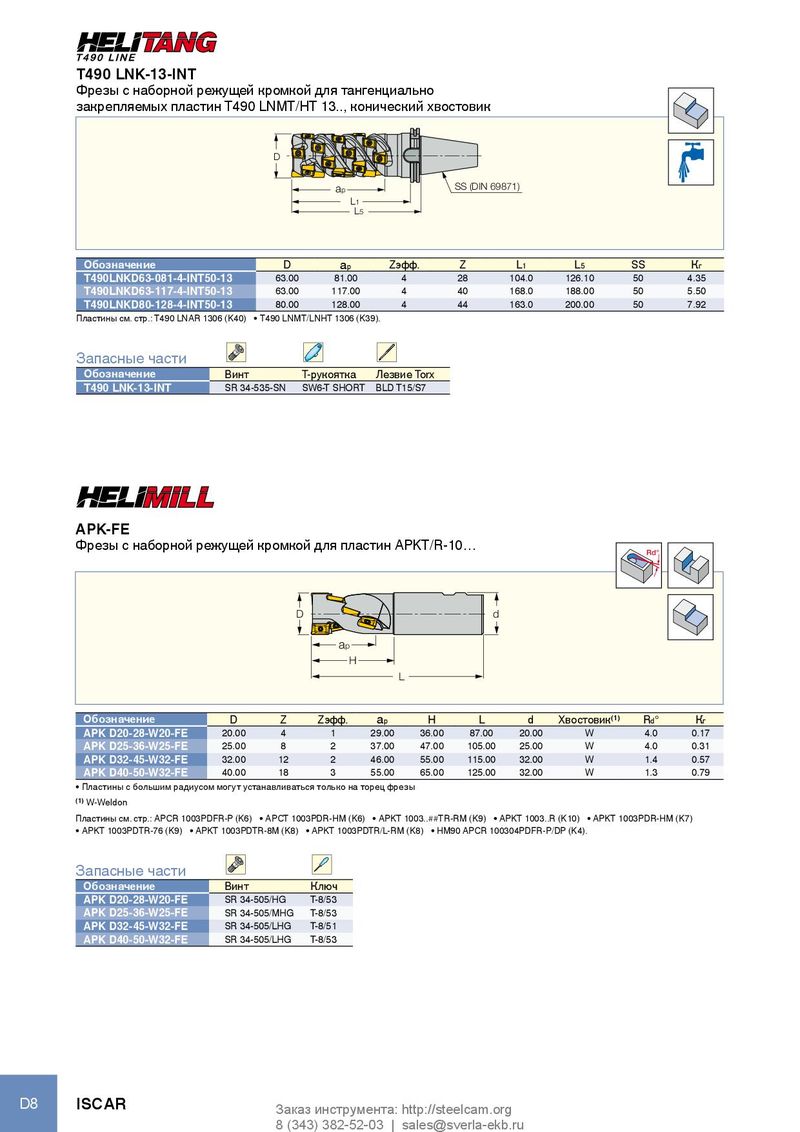

Каталог Iscar инструмент для фрезерования - страница 157

T490 LNK-13-INT Фрезы с наборной режущей кромкой для тангенциально закрепляемых пластин T490 LNMT/HT 13.., конический хвостовик DIN69871 D ap SS (DIN 69871) L1 L5 Обозначение D a p Zэфф. Z L 1 L 5 SS К г T490LNKD63-081-4-INT50-13 63.00 81.00 4 28 104.0 126.10 50 4.35 T490LNKD63-117-4-INT50-13 63.00 117.00 4 40 168.0 188.00 50 5.50 T490LNKD80-128-4-INT50-13 80.00 128.00 4 44 163.0 200.00 50 7.92 Пластины см. стр.: T490 LNAR 1306 (K40) • T490 LNMT/LNHT 1306 (K39). Запасные части Обозначение Винт T-рукоятка Лезвие Torx T490 LNK-13-INT SR 34-535-SN SW6-T SHORT BLD T15/S7 APK-FE Фрезы с наборной режущей кромкой для пластин APKT/R-10… Rd° D d ap H L Обозначение D Z Zэфф. a p H L d Хвостовик (1) R d ° К г APK D20-28-W20-FE 20.00 4 1 29.00 36.00 87.00 20.00 W 4.0 0.17 APK D25-36-W25-FE 25.00 8 2 37.00 47.00 105.00 25.00 W 4.0 0.31 APK D32-45-W32-FE 32.00 12 2 46.00 55.00 115.00 32.00 W 1.4 0.57 APK D40-50-W32-FE 40.00 18 3 55.00 65.00 125.00 32.00 W 1.3 0.79 • Пластины с большим радиусом могут устанавливаться только на торец фрезы (1) W-Weldon Пластины см. стр.: APCR 1003PDFR-P (K6) • APCT 1003PDR-HM (K6) • APKT 1003..##TR-RM (K9) • APKT 1003..R (K10) • APKT 1003PDR-HM (K7) • APKT 1003PDTR-76 (K9) • APKT 1003PDTR-8M (K8) • APKT 1003PDTR/L-RM (K8) • HM90 APCR 100304PDFR-P/DP (K4). Запасные части Обозначение Винт Ключ APK D20-28-W20-FE SR 34-505/HG T-8/53 APK D25-36-W25-FE SR 34-505/MHG T-8/53 APK D32-45-W32-FE SR 34-505/LHG T-8/51 APK D40-50-W32-FE SR 34-505/LHG T-8/53 D8 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
