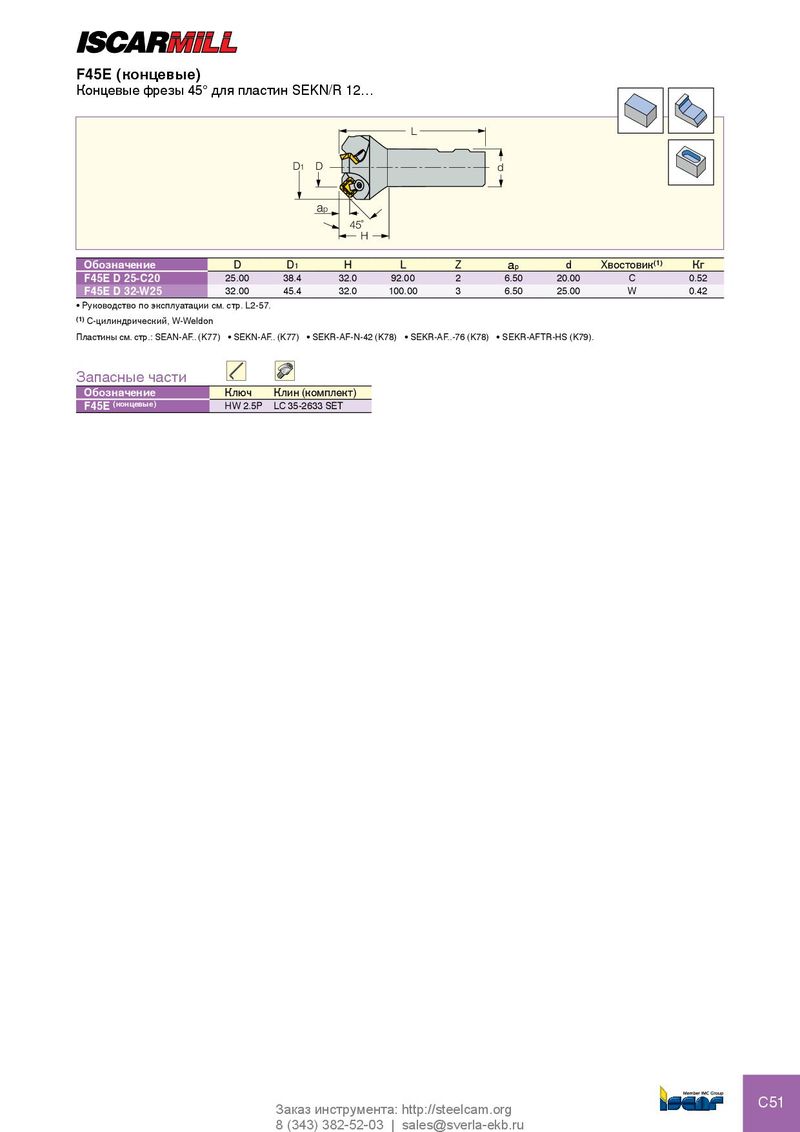

F45E (концевые)
Концевые фрезы 45° для пластин SEKN/R 12…
L
D1 D d
ap 45˚ H
| Обозначение | D | D1 | H | L | Z | ap | d | Хвостовик(1) | Кг | |
| F45E D 25-C20 | 25.00 | 38.4 | 32.0 | 92.00 | 2 | 6.50 | 20.00 | C | 0.52 | |
| F45E D 32-W25 | 32.00 | 45.4 | 32.0 | 100.00 | 3 | 6.50 | 25.00 | W | 0.42 |
- Руководство по эксплуатации см. стр. L2-57.
(1) C-цилиндрический, W-Weldon Пластины см. стр.: SEAN-AF.. (K77) SEKN-AF.. (K77) SEKR-AF-N-42 (K78) SEKR-AF..-76 (K78) SEKR-AFTR-HS (K79).
Запасные части
| Обозначение | Ключ | Клин(комплект) |
| F45E(концевые) | HW 2.5P | LC 35-2633 SET |
