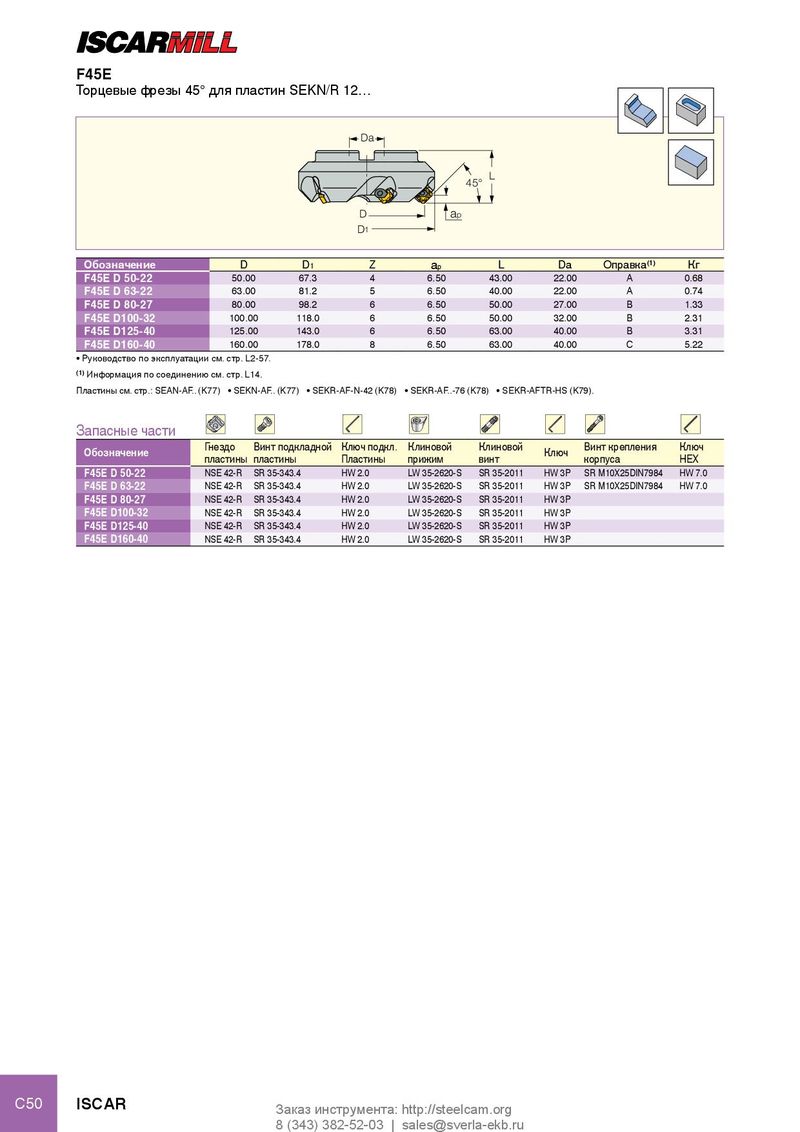

F45E

Торцевые фрезы 45° для пластин SEKN/R 12…

Da

D

D1

L

45°

ap

ОбозначениеDD1Z apLDaОправка(1)Кг
F45E D 50-2250.0067.34 6.5043.0022.00A0.68
F45E D 63-2263.0081.25 6.5040.0022.00A0.74
F45E D 80-2780.0098.26 6.5050.0027.00B1.33
F45E D100-32100.00118.06 6.5050.0032.00B2.31
F45E D125-40125.00143.06 6.5063.0040.00B3.31
F45E D160-40160.00178.08 6.5063.0040.00C5.22
  • Руководство по эксплуатации см. стр. L2-57.

(1) Информация по соединению см. стр. L14. Пластины см. стр.: SEAN-AF.. (K77) SEKN-AF.. (K77) SEKR-AF-N-42 (K78) SEKR-AF..-76 (K78) SEKR-AFTR-HS (K79).

Запасные части

ОбозначениеГнездо пластиныВинт подкладной пластиныКлюч подкл. ПластиныКлиновой прижимКлиновой винтКлючВинт крепления корпусаКлюч HEX
F45E D 50-22NSE 42-RSR 35-343.4HW 2.0LW 35-2620-SSR 35-2011HW 3PSR M10X25DIN7984HW 7.0
F45E D 63-22NSE 42-RSR 35-343.4HW 2.0LW 35-2620-SSR 35-2011HW 3PSR M10X25DIN7984HW 7.0
F45E D 80-27NSE 42-RSR 35-343.4HW 2.0LW 35-2620-SSR 35-2011HW 3P
F45E D100-32NSE 42-RSR 35-343.4HW 2.0LW 35-2620-SSR 35-2011HW 3P
F45E D125-40NSE 42-RSR 35-343.4HW 2.0LW 35-2620-SSR 35-2011HW 3P
F45E D160-40NSE 42-RSR 35-343.4HW 2.0LW 35-2620-SSR 35-2011HW 3P
