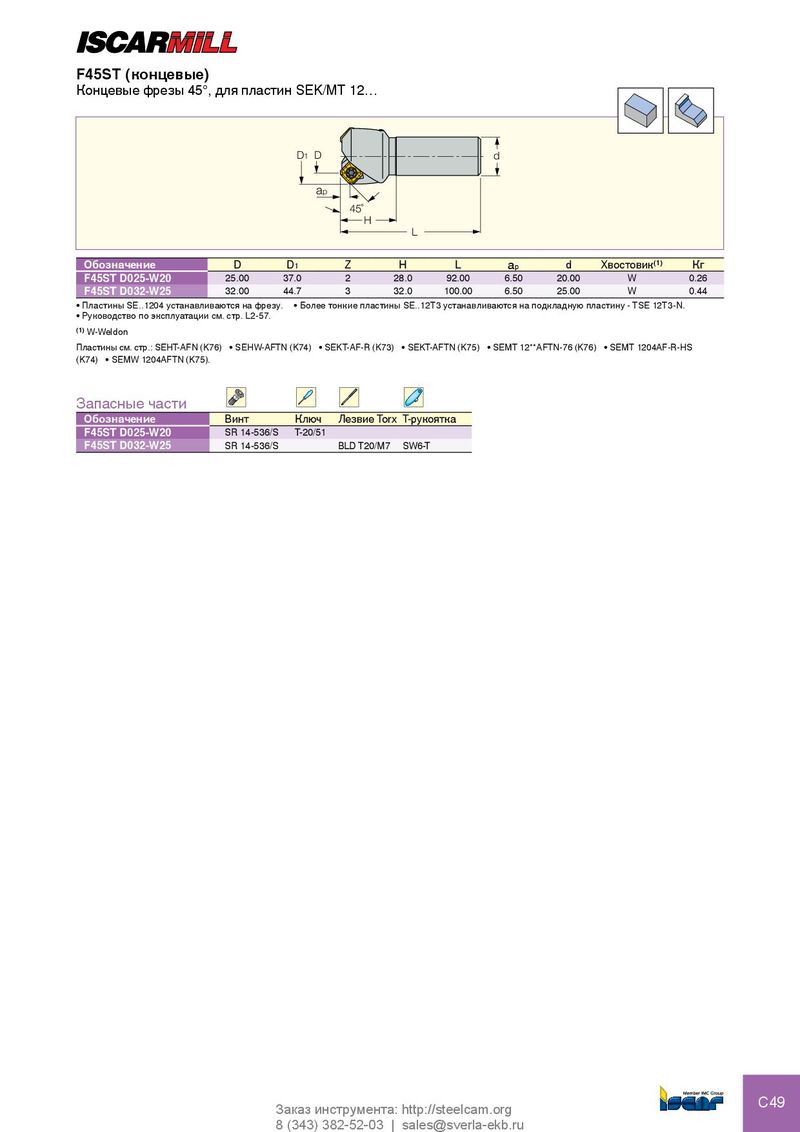

F45ST (концевые) Концевые фрезы 45°, для пластин SEK/MT 12… D1 D d ap 45˚ H L Обозначение D D 1 Z H L a p d Хвостовик (1) Кг F45ST D025-W20 25.00 37.0 2 28.0 92.00 6.50 20.00 W 0.26 F45ST D032-W25 32.00 44.7 3 32.0 100.00 6.50 25.00 W 0.44 • Пластины SE..1204 устанавливаются на фрезу. • Более тонкие пластины SE..12T3 устанавливаются на подкладную пластину - TSE 12T3-N. • Руководство по эксплуатации см. стр. L2-57. (1) W-Weldon Пластины см. стр.: SEHT-AFN (K76) • SEHW-AFTN (K74) • SEKT-AF-R (K73) • SEKT-AFTN (K75) • SEMT 12**AFTN-76 (K76) • SEMT 1204AF-R-HS (K74) • SEMW 1204AFTN (K75). Запасные части Обозначение Винт Ключ Лезвие Torx T-рукоятка F45ST D025-W20 SR 14-536/S T-20/51 F45ST D032-W25 SR 14-536/S BLD T20/M7 SW6-T C49 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
