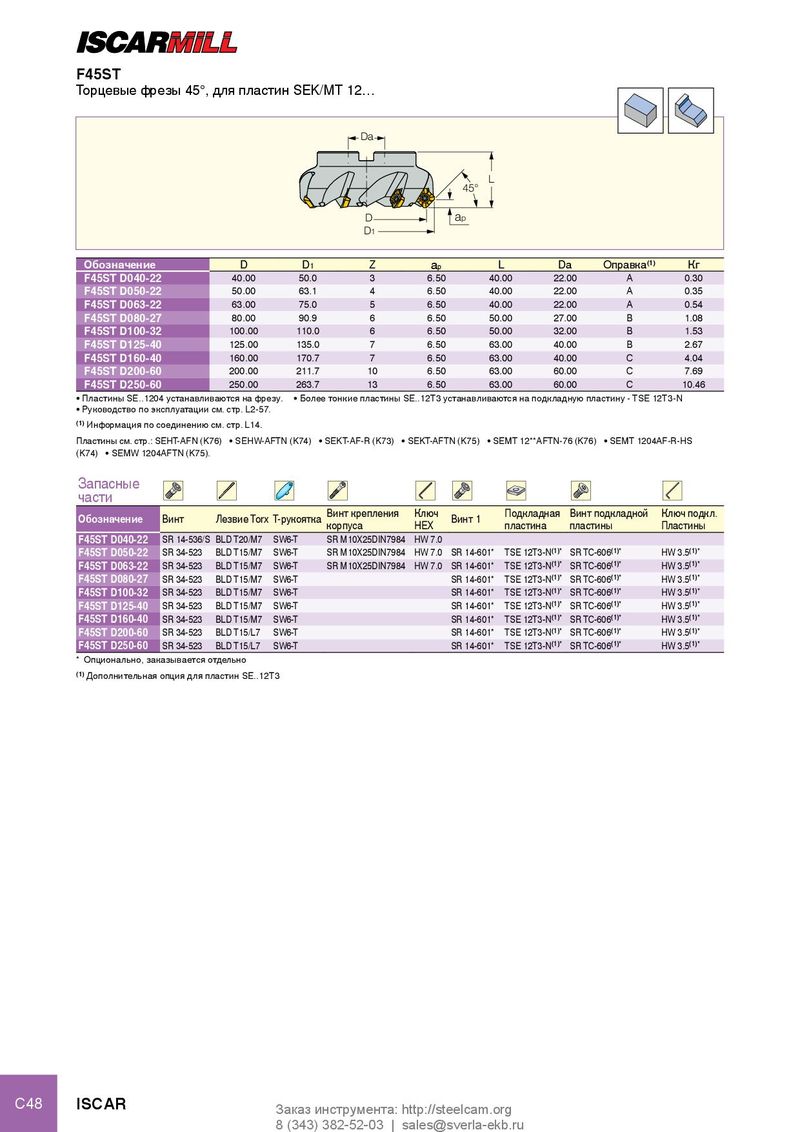

F45ST
Торцевые фрезы 45°, для пластин SEK/MT 12…
| Da | ||||||
| D1 D | L 45° ap | |||||
| Обозначение | D | D1 Z ap | L | Da | Оправка(1) | Кг |
| F45ST D040-22 | 40.00 | 50.0 3 6.5 | 0 40.00 | 22.00 | A | 0.30 |
| F45ST D050-22 | 50.00 | 63.1 4 6.5 | 0 40.00 | 22.00 | A | 0.35 |
| F45ST D063-22 | 63.00 | 75.0 5 6.5 | 0 40.00 | 22.00 | A | 0.54 |
| F45ST D080-27 | 80.00 | 90.9 6 6.5 | 0 50.00 | 27.00 | B | 1.08 |
| F45ST D100-32 | 100.00 | 110.0 6 6.5 | 0 50.00 | 32.00 | B | 1.53 |
| F45ST D125-40 | 125.00 | 135.0 7 6.5 | 0 63.00 | 40.00 | B | 2.67 |
| F45ST D160-40 | 160.00 | 170.7 7 6.5 | 0 63.00 | 40.00 | C | 4.04 |
| F45ST D200-60 | 200.00 | 211.7 10 6.5 | 0 63.00 | 60.00 | C | 7.69 |
| F45ST D250-60 | 250.00 | 263.7 13 6.5 | 0 63.00 | 60.00 | C | 10.46 |
- Пластины SE..1204 устанавливаются на фрезу.
- Более тонкие пластины SE..12T3 устанавливаются на подкладную пластину - TSE 12T3-N
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: SEHT-AFN (K76) SEHW-AFTN (K74) SEKT-AF-R (K73) SEKT-AFTN (K75) SEMT 12**AFTN-76 (K76) SEMT 1204AF-R-HS (K74) SEMW 1204AFTN (K75).
| Запасные части | |||||||||
| Обозначение | Винт | Лезвие Torx | T-рукоятка | Винт крепления корпуса | Ключ HEX | Винт 1 | Подкладная пластина | Винт подкладной пластины | Ключ подкл. Пластины |
| F45ST D040-22 | SR 14-536/S | BLD T20/M7 | SW6-T | SR M10X25DIN7984 | HW 7.0 | ||||
| F45ST D050-22 | SR 34-523 | BLD T15/M7 | SW6-T | SR M10X25DIN7984 | HW 7.0 | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) |
| F45ST D063-22 | SR 34-523 | BLD T15/M7 | SW6-T | SR M10X25DIN7984 | HW 7.0 | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) |
| F45ST D080-27 | SR 34-523 | BLD T15/M7 | SW6-T | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) | ||
| F45ST D100-32 | SR 34-523 | BLD T15/M7 | SW6-T | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) | ||
| F45ST D125-40 | SR 34-523 | BLD T15/M7 | SW6-T | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) | ||
| F45ST D160-40 | SR 34-523 | BLD T15/M7 | SW6-T | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) | ||
| F45ST D200-60 | SR 34-523 | BLD T15/L7 | SW6-T | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) | ||
| F45ST D250-60 | SR 34-523 | BLD T15/L7 | SW6-T | SR 14-601 | TSE 12T3-N(1) | SR TC-606(1) | HW 3.5(1) |
* Опционально, заказывается отдельно (1) Дополнительная опция для пластин SE..12T3
