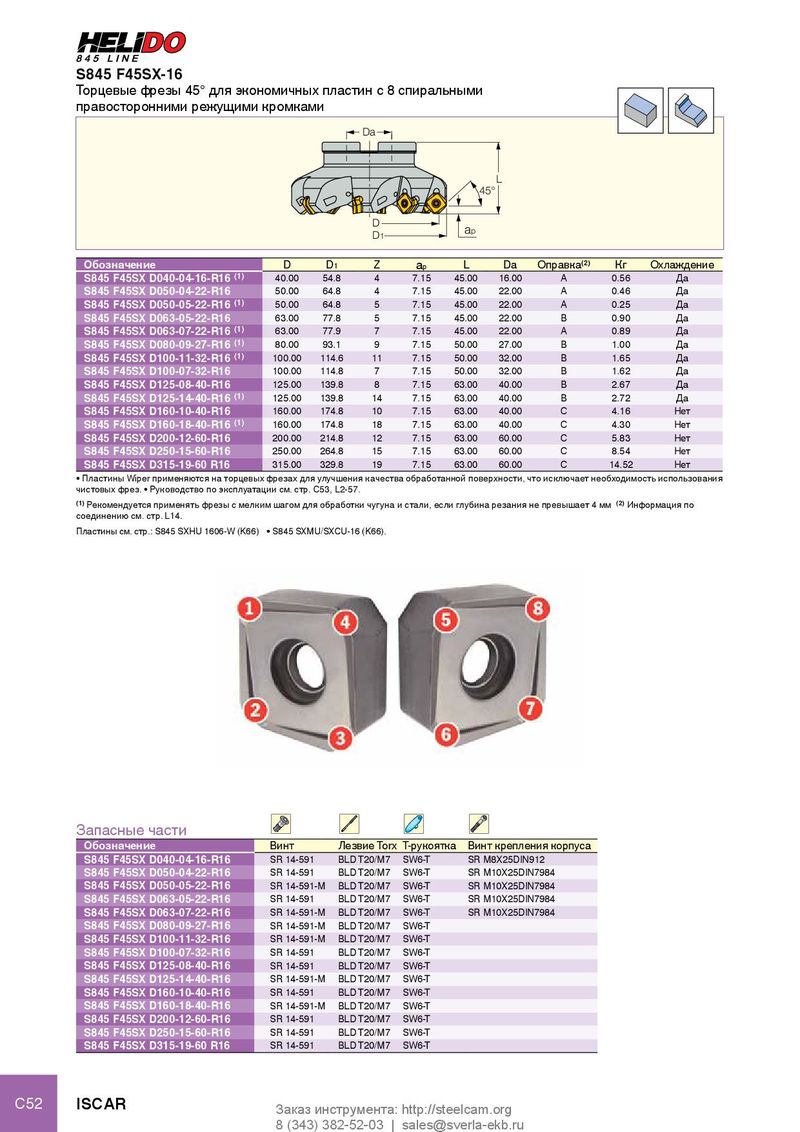

S845 F45SX-16
Торцевые фрезы 45° для экономичных пластин с 8 спиральными
правосторонними режущими кромками
| Da | |||||||||
| D D1 | ap 4 | L 5° | |||||||
| Обозначение | D | D1 | Z | ap | L | Da | Оправка(2 | ) Кг | Охлаждение |
| S845 F45SX D040-04-16-R16(1) | 40.00 | 54.8 | 4 | 7.15 | 45.00 | 16.00 | A | 0.56 | Да |
| S845 F45SX D050-04-22-R16 | 50.00 | 64.8 | 4 | 7.15 | 45.00 | 22.00 | A | 0.46 | Да |
| S845 F45SX D050-05-22-R16(1) | 50.00 | 64.8 | 5 | 7.15 | 45.00 | 22.00 | A | 0.25 | Да |
| S845 F45SX D063-05-22-R16 | 63.00 | 77.8 | 5 | 7.15 | 45.00 | 22.00 | B | 0.90 | Да |
| S845 F45SX D063-07-22-R16(1) | 63.00 | 77.9 | 7 | 7.15 | 45.00 | 22.00 | A | 0.89 | Да |
| S845 F45SX D080-09-27-R16(1) | 80.00 | 93.1 | 9 | 7.15 | 50.00 | 27.00 | B | 1.00 | Да |
| S845 F45SX D100-11-32-R16(1) | 100.00 | 114.6 | 11 | 7.15 | 50.00 | 32.00 | B | 1.65 | Да |
| S845 F45SX D100-07-32-R16 | 100.00 | 114.8 | 7 | 7.15 | 50.00 | 32.00 | B | 1.62 | Да |
| S845 F45SX D125-08-40-R16 | 125.00 | 139.8 | 8 | 7.15 | 63.00 | 40.00 | B | 2.67 | Да |
| S845 F45SX D125-14-40-R16(1) | 125.00 | 139.8 | 14 | 7.15 | 63.00 | 40.00 | B | 2.72 | Да |
| S845 F45SX D160-10-40-R16 | 160.00 | 174.8 | 10 | 7.15 | 63.00 | 40.00 | C | 4.16 | Нет |
| S845 F45SX D160-18-40-R16(1) | 160.00 | 174.8 | 18 | 7.15 | 63.00 | 40.00 | C | 4.30 | Нет |
| S845 F45SX D200-12-60-R16 | 200.00 | 214.8 | 12 | 7.15 | 63.00 | 60.00 | C | 5.83 | Нет |
| S845 F45SX D250-15-60-R16 | 250.00 | 264.8 | 15 | 7.15 | 63.00 | 60.00 | C | 8.54 | Нет |
| S845 F45SX D315-19-60 R16 | 315.00 | 329.8 | 19 | 7.15 | 63.00 | 60.00 | C | 14.52 | Нет |
- Пластины Wiper применяются на торцевых фрезах для улучшения качества обработанной поверхности, что исключает необходимость использования
чистовых фрез. Руководство по эксплуатации см. стр. C53, L2-57. (1) Рекомендуется применять фрезы с мелким шагом для обработки чугуна и стали, если глубина резания не превышает 4 мм (2) Информация по соединению см. стр. L14. Пластины см. стр.: S845 SXHU 1606-W (K66) S845 SXMU/SXCU-16 (K66).
| Запасныечасти | ||||
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| S845 F45SX D040-04-16-R16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M8X25DIN912 |
| S845 F45SX D050-04-22-R16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X25DIN7984 |
| S845 F45SX D050-05-22-R16 | SR 14-591-M | BLD T20/M7 | SW6-T | SR M10X25DIN7984 |
| S845 F45SX D063-05-22-R16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X25DIN7984 |
| S845 F45SX D063-07-22-R16 | SR 14-591-M | BLD T20/M7 | SW6-T | SR M10X25DIN7984 |
| S845 F45SX D080-09-27-R16 | SR 14-591-M | BLD T20/M7 | SW6-T | |
| S845 F45SX D100-11-32-R16 | SR 14-591-M | BLD T20/M7 | SW6-T | |
| S845 F45SX D100-07-32-R16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| S845 F45SX D125-08-40-R16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| S845 F45SX D125-14-40-R16 | SR 14-591-M | BLD T20/M7 | SW6-T | |
| S845 F45SX D160-10-40-R16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| S845 F45SX D160-18-40-R16 | SR 14-591-M | BLD T20/M7 | SW6-T | |
| S845 F45SX D200-12-60-R16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| S845 F45SX D250-15-60-R16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| S845 F45SX D315-19-60 R16 | SR 14-591 | BLD T20/M7 | SW6-T |
