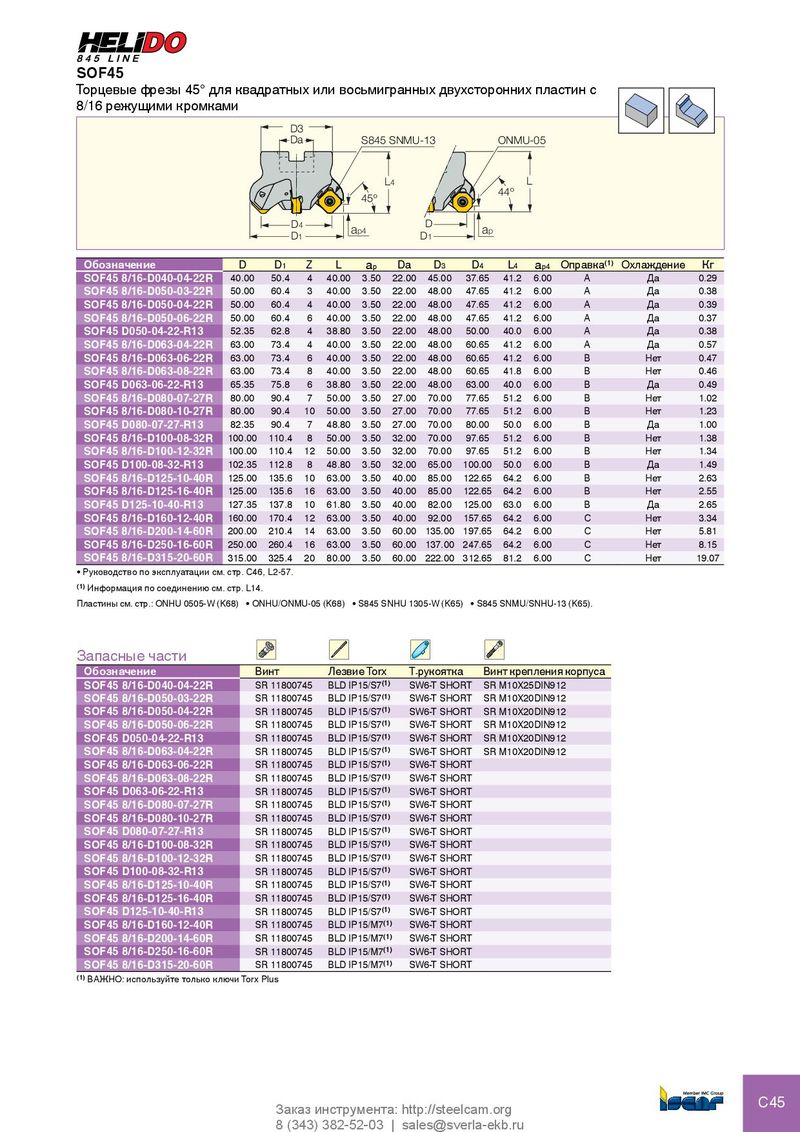

Каталог Iscar инструмент для фрезерования - страница 140

SOF45
Торцевые фрезы 45° для квадратных или восьмигранных двухсторонних пластин с
8/16 режущими кромками
D3
Da S845 SNMU-13 ONMU-05

L4 L
44º
45º
D4 D
D1
ap4 D1
ap
Обозначение D D1 Z L ap Da D3 D4 L4 ap4 Оправка(1) Охлаждение Кг
SOF45 8/16-D040-04-22R 40.00 50.4 4 40.00 3.50 22.00 45.00 37.65 41.2 6.00 A Да 0.29
SOF45 8/16-D050-03-22R 50.00 60.4 3 40.00 3.50 22.00 48.00 47.65 41.2 6.00 A Да 0.38
SOF45 8/16-D050-04-22R 50.00 60.4 4 40.00 3.50 22.00 48.00 47.65 41.2 6.00 A Да 0.39
SOF45 8/16-D050-06-22R 50.00 60.4 6 40.00 3.50 22.00 48.00 47.65 41.2 6.00 A Да 0.37
SOF45 D050-04-22-R13 52.35 62.8 4 38.80 3.50 22.00 48.00 50.00 40.0 6.00 A Да 0.38
SOF45 8/16-D063-04-22R 63.00 73.4 4 40.00 3.50 22.00 48.00 60.65 41.2 6.00 A Да 0.57
SOF45 8/16-D063-06-22R 63.00 73.4 6 40.00 3.50 22.00 48.00 60.65 41.2 6.00 B Нет 0.47
SOF45 8/16-D063-08-22R 63.00 73.4 8 40.00 3.50 22.00 48.00 60.65 41.8 6.00 B Нет 0.46
SOF45 D063-06-22-R13 65.35 75.8 6 38.80 3.50 22.00 48.00 63.00 40.0 6.00 B Да 0.49
SOF45 8/16-D080-07-27R 80.00 90.4 7 50.00 3.50 27.00 70.00 77.65 51.2 6.00 B Нет 1.02
SOF45 8/16-D080-10-27R 80.00 90.4 10 50.00 3.50 27.00 70.00 77.65 51.2 6.00 B Нет 1.23
SOF45 D080-07-27-R13 82.35 90.4 7 48.80 3.50 27.00 70.00 80.00 50.0 6.00 B Да 1.00
SOF45 8/16-D100-08-32R 100.00 110.4 8 50.00 3.50 32.00 70.00 97.65 51.2 6.00 B Нет 1.38
SOF45 8/16-D100-12-32R 100.00 110.4 12 50.00 3.50 32.00 70.00 97.65 51.2 6.00 B Нет 1.34
SOF45 D100-08-32-R13 102.35 112.8 8 48.80 3.50 32.00 65.00 100.00 50.0 6.00 B Да 1.49
SOF45 8/16-D125-10-40R 125.00 135.6 10 63.00 3.50 40.00 85.00 122.65 64.2 6.00 B Нет 2.63
SOF45 8/16-D125-16-40R 125.00 135.6 16 63.00 3.50 40.00 85.00 122.65 64.2 6.00 B Нет 2.55
SOF45 D125-10-40-R13 127.35 137.8 10 61.80 3.50 40.00 82.00 125.00 63.0 6.00 B Да 2.65
SOF45 8/16-D160-12-40R 160.00 170.4 12 63.00 3.50 40.00 92.00 157.65 64.2 6.00 C Нет 3.34
SOF45 8/16-D200-14-60R 200.00 210.4 14 63.00 3.50 60.00 135.00 197.65 64.2 6.00 C Нет 5.81
SOF45 8/16-D250-16-60R 250.00 260.4 16 63.00 3.50 60.00 137.00 247.65 64.2 6.00 C Нет 8.15
SOF45 8/16-D315-20-60R 315.00 325.4 20 80.00 3.50 60.00 222.00 312.65 81.2 6.00 C Нет 19.07
• Руководство по эксплуатации см. стр. C46, L2-57.
(1) Информация по соединению см. стр. L14.

Пластины см. стр.: ONHU 0505-W (K68) • ONHU/ONMU-05 (K68) • S845 SNHU 1305-W (K65) • S845 SNMU/SNHU-13 (K65).


Запасные части
Обозначение Винт Лезвие Torx T-рукоятка Винт крепления корпуса
SOF45 8/16-D040-04-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT SR M10X25DIN912
SOF45 8/16-D050-03-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT SR M10X20DIN912
SOF45 8/16-D050-04-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT SR M10X20DIN912
SOF45 8/16-D050-06-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT SR M10X20DIN912
SOF45 D050-04-22-R13 SR 11800745 BLD IP15/S7(1) SW6-T SHORT SR M10X20DIN912
SOF45 8/16-D063-04-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT SR M10X20DIN912
SOF45 8/16-D063-06-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D063-08-22R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 D063-06-22-R13 SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D080-07-27R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D080-10-27R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 D080-07-27-R13 SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D100-08-32R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D100-12-32R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 D100-08-32-R13 SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D125-10-40R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D125-16-40R SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 D125-10-40-R13 SR 11800745 BLD IP15/S7(1) SW6-T SHORT
SOF45 8/16-D160-12-40R SR 11800745 BLD IP15/M7(1) SW6-T SHORT
SOF45 8/16-D200-14-60R SR 11800745 BLD IP15/M7(1) SW6-T SHORT
SOF45 8/16-D250-16-60R SR 11800745 BLD IP15/M7(1) SW6-T SHORT
SOF45 8/16-D315-20-60R SR 11800745 BLD IP15/M7(1) SW6-T SHORT
(1) ВАЖНО: используйте только ключи Torx Plus
