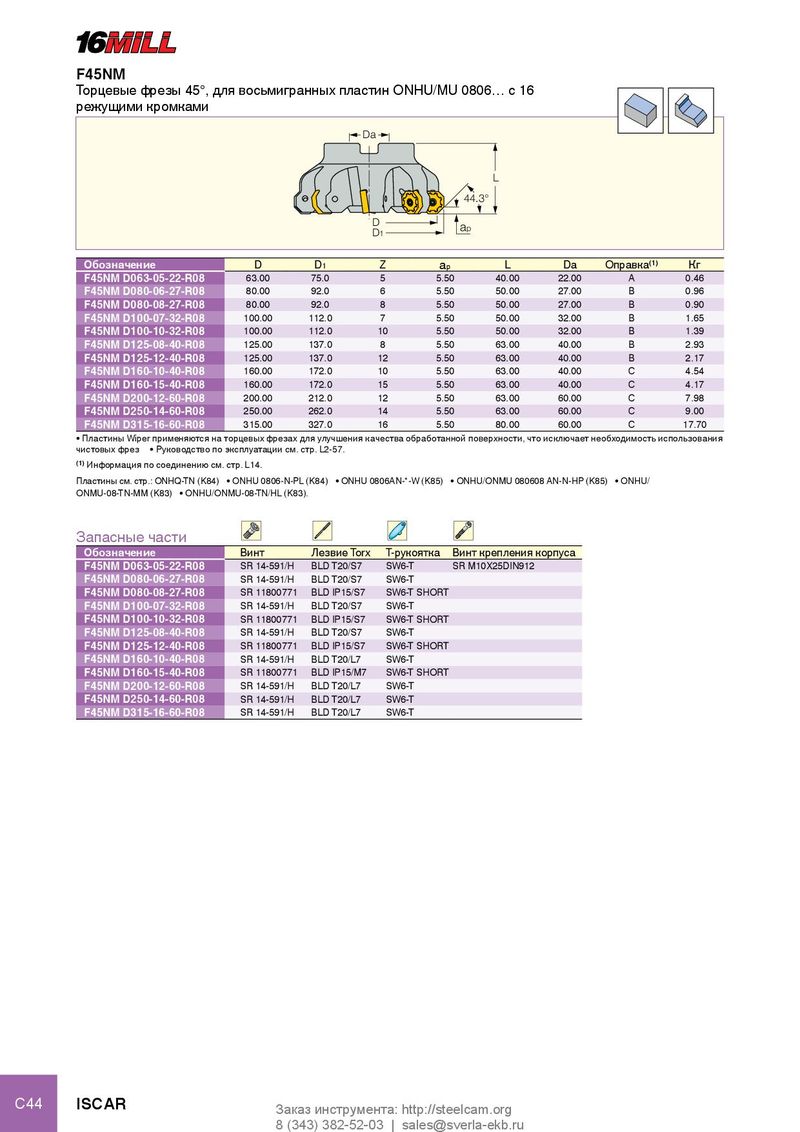

F45NM
Торцевые фрезы 45°, для восьмигранных пластин ONHU/MU 0806… с 16
режущими кромками
| Da | ||||||||
| D D1 | L ap 44.3° | |||||||
| Обозначение | D | D1 | Z | ap | L | Da | Оправка(1 | ) Кг |
| F45NM D063-05-22-R08 | 63.00 | 75.0 | 5 | 5.50 | 40.00 | 22.00 | A | 0.46 |
| F45NM D080-06-27-R08 | 80.00 | 92.0 | 6 | 5.50 | 50.00 | 27.00 | B | 0.96 |
| F45NM D080-08-27-R08 | 80.00 | 92.0 | 8 | 5.50 | 50.00 | 27.00 | B | 0.90 |
| F45NM D100-07-32-R08 | 100.00 | 112.0 | 7 | 5.50 | 50.00 | 32.00 | B | 1.65 |
| F45NM D100-10-32-R08 | 100.00 | 112.0 | 10 | 5.50 | 50.00 | 32.00 | B | 1.39 |
| F45NM D125-08-40-R08 | 125.00 | 137.0 | 8 | 5.50 | 63.00 | 40.00 | B | 2.93 |
| F45NM D125-12-40-R08 | 125.00 | 137.0 | 12 | 5.50 | 63.00 | 40.00 | B | 2.17 |
| F45NM D160-10-40-R08 | 160.00 | 172.0 | 10 | 5.50 | 63.00 | 40.00 | C | 4.54 |
| F45NM D160-15-40-R08 | 160.00 | 172.0 | 15 | 5.50 | 63.00 | 40.00 | C | 4.17 |
| F45NM D200-12-60-R08 | 200.00 | 212.0 | 12 | 5.50 | 63.00 | 60.00 | C | 7.98 |
| F45NM D250-14-60-R08 | 250.00 | 262.0 | 14 | 5.50 | 63.00 | 60.00 | C | 9.00 |
| F45NM D315-16-60-R08 | 315.00 | 327.0 | 16 | 5.50 | 80.00 | 60.00 | C | 17.70 |
- Пластины Wiper применяются на торцевых фрезах для улучшения качества обработанной поверхности, что исключает необходимость использования
чистовых фрез Руководство по эксплуатации см. стр. L2-57. (1) Информация по соединению см. стр. L14. Пластины см. стр.: ONHQ-TN (K84) ONHU 0806-N-PL (K84) ONHU 0806AN-*-W (K85) ONHU/ONMU 080608 AN-N-HP (K85) ONHU/ ONMU-08-TN-MM (K83) ONHU/ONMU-08-TN/HL (K83).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| F45NM D063-05-22-R08 | SR 14-591/H | BLD T20/S7 | SW6-T | SR M10X25DIN912 |
| F45NM D080-06-27-R08 | SR 14-591/H | BLD T20/S7 | SW6-T | |
| F45NM D080-08-27-R08 | SR 11800771 | BLD IP15/S7 | SW6-T SHORT | |
| F45NM D100-07-32-R08 | SR 14-591/H | BLD T20/S7 | SW6-T | |
| F45NM D100-10-32-R08 | SR 11800771 | BLD IP15/S7 | SW6-T SHORT | |
| F45NM D125-08-40-R08 | SR 14-591/H | BLD T20/S7 | SW6-T | |
| F45NM D125-12-40-R08 | SR 11800771 | BLD IP15/S7 | SW6-T SHORT | |
| F45NM D160-10-40-R08 | SR 14-591/H | BLD T20/L7 | SW6-T | |
| F45NM D160-15-40-R08 | SR 11800771 | BLD IP15/M7 | SW6-T SHORT | |
| F45NM D200-12-60-R08 | SR 14-591/H | BLD T20/L7 | SW6-T | |
| F45NM D250-14-60-R08 | SR 14-591/H | BLD T20/L7 | SW6-T | |
| F45NM D315-16-60-R08 | SR 14-591/H | BLD T20/L7 | SW6-T |
