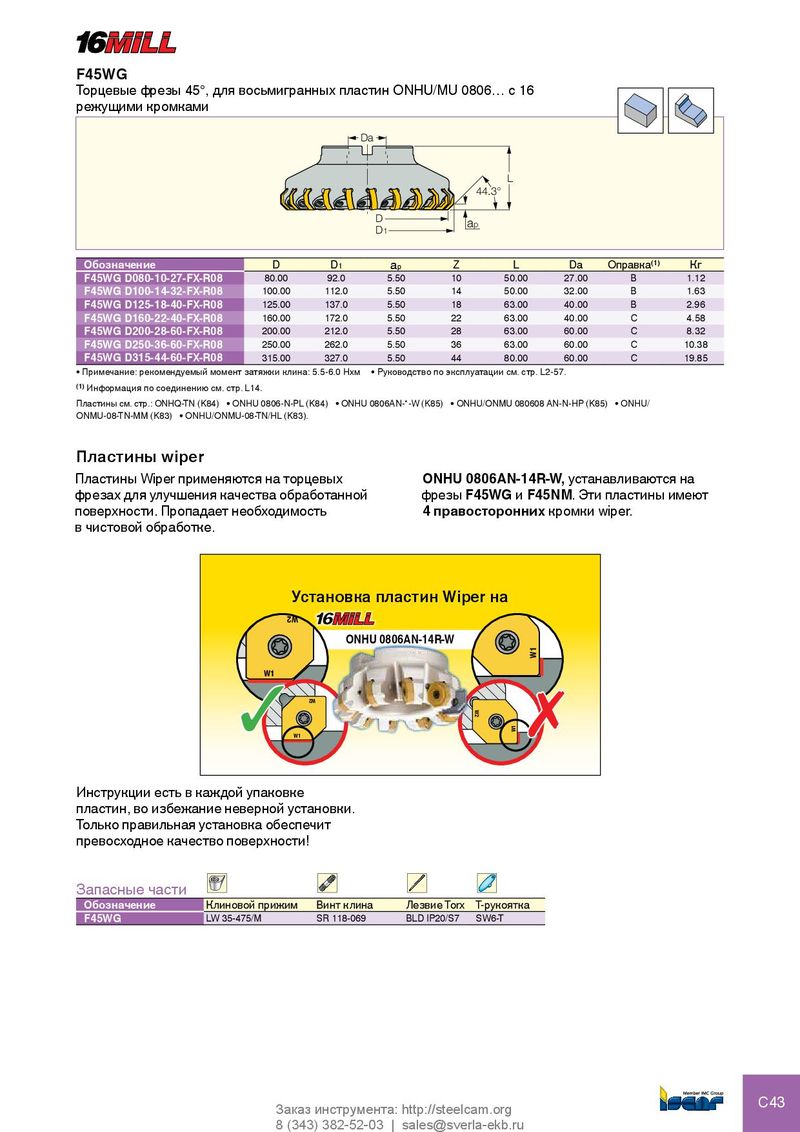

F45WG
Торцевые фрезы 45°, для восьмигранных пластин ONHU/MU 0806… с 16
режущими кромками
| Da | |||||||
| D D1 | L ap 44.3° | ||||||
| Обозначение | D | D1 | ap | Z | L | Da | Оправка(1) Кг |
| F45WG D080-10-27-FX-R08 | 80.00 | 92.0 | 5.50 | 10 | 50.00 | 27.00 | B 1.12 |
| F45WG D100-14-32-FX-R08 | 100.00 | 112.0 | 5.50 | 14 | 50.00 | 32.00 | B 1.63 |
| F45WG D125-18-40-FX-R08 | 125.00 | 137.0 | 5.50 | 18 | 63.00 | 40.00 | B 2.96 |
| F45WG D160-22-40-FX-R08 | 160.00 | 172.0 | 5.50 | 22 | 63.00 | 40.00 | C 4.58 |
| F45WG D200-28-60-FX-R08 | 200.00 | 212.0 | 5.50 | 28 | 63.00 | 60.00 | C 8.32 |
| F45WG D250-36-60-FX-R08 | 250.00 | 262.0 | 5.50 | 36 | 63.00 | 60.00 | C 10.38 |
| F45WG D315-44-60-FX-R08 | 315.00 | 327.0 | 5.50 | 44 | 80.00 | 60.00 | C 19.85 |
- Примечание: рекомендуемый момент затяжки клина: 5.5-6.0 Нxм
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: ONHQ-TN (K84) ONHU 0806-N-PL (K84) ONHU 0806AN-*-W (K85) ONHU/ONMU 080608 AN-N-HP (K85) ONHU/ ONMU-08-TN-MM (K83) ONHU/ONMU-08-TN/HL (K83).
Пластины wiper
Пластины Wiper применяются на торцевых ONHU 0806AN-14R-W, устанавливаются на
фрезах для улучшения качества обработанной фрезы F45WG и F45NM. Эти пластины имеют
поверхности. Пропадает необходимость 4 правосторонних кромки wiper. в чистовой обработке.
Установка пластин Wiper на
W2
ONHU 0806AN-14R-W
✓W1 ✗
W2
W1
Инструкции есть в каждой упаковке
пластин, во избежание неверной установки.
Только правильная установка обеспечит
превосходное качество поверхности!
Запасные части
| Обозначение | Клиновой прижим | Винт клина | Лезвие Torx T-рукоятка | |
| F45WG | LW 35-475/M | SR 118-069 | BLD IP20/S7 | SW6-T |
