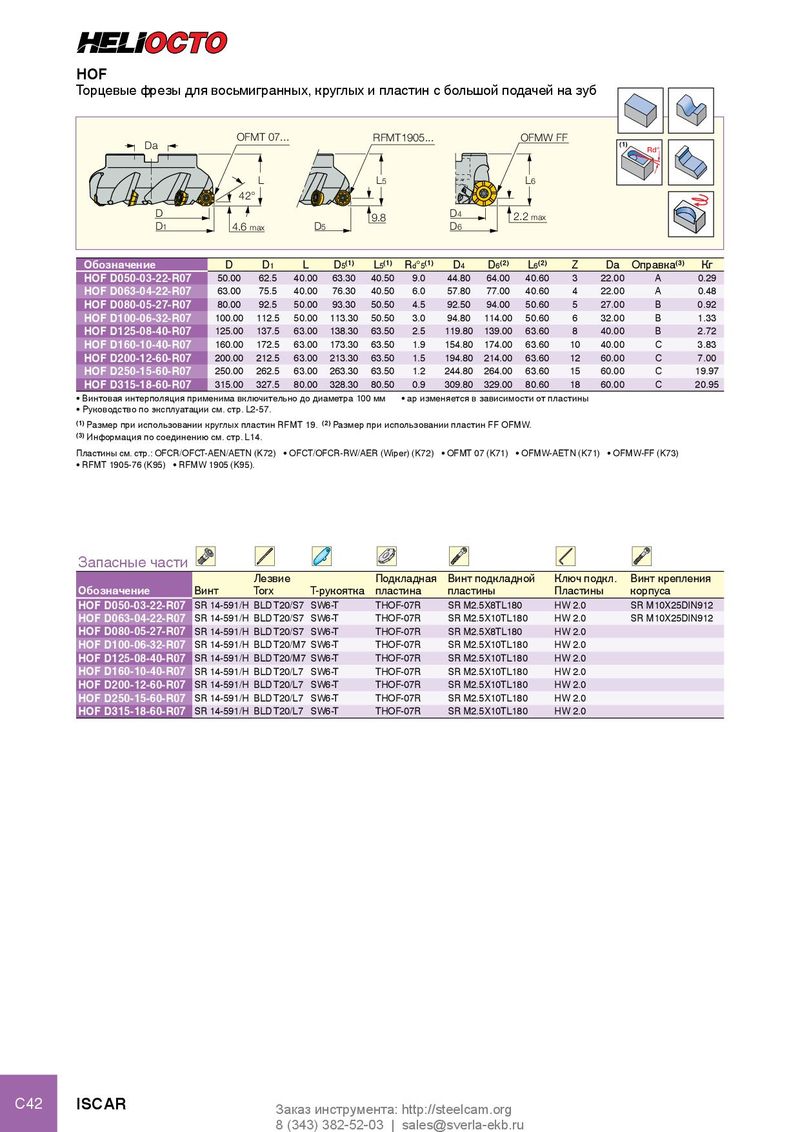

Каталог Iscar инструмент для фрезерования - страница 137
Навигация
Инструменты для обработки отверстий Iscar 2026
Каталог Iscar высокоточные развертки и метчики 2022
Каталог Iscar торцевые фрезы 2022
Каталог Iscar монолитные концевые фрезы и система multi-master
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar инструмента для сверления
HOF
Торцевые фрезы для восьмигранных, круглых и пластин с большой подачей на зуб
| D | a D1 D | 42 OF 4.6 | L ° MT 07... max | D | 5 | L5 RFMT 9.8 | 1905... | D6 D4 | 2 | OFMW F .2max L6 | F | (1) | Rd° | |
| Обозначение | D | D1 | L | D5(1) | L5(1) | Rd°5(1) | D4 | D6(2) | L6(2) | Z | Da | Оправ | ка(3) Кг | |
| HOF D050-03- | 22-R07 | 50.00 | 62.5 | 40.00 | 63.30 | 40.50 | 9.0 | 44.80 | 64.00 | 40.60 | 3 | 22.00 | A | 0.29 |
| HOF D063-04- | 22-R07 | 63.00 | 75.5 | 40.00 | 76.30 | 40.50 | 6.0 | 57.80 | 77.00 | 40.60 | 4 | 22.00 | A | 0.48 |
| HOF D080-05- | 27-R07 | 80.00 | 92.5 | 50.00 | 93.30 | 50.50 | 4.5 | 92.50 | 94.00 | 50.60 | 5 | 27.00 | B | 0.92 |
| HOF D100-06- | 32-R07 | 100.00 | 112.5 | 50.00 | 113.30 | 50.50 | 3.0 | 94.80 | 114.00 | 50.60 | 6 | 32.00 | B | 1.33 |
| HOF D125-08- | 40-R07 | 125.00 | 137.5 | 63.00 | 138.30 | 63.50 | 2.5 | 119.80 | 139.00 | 63.60 | 8 | 40.00 | B | 2.72 |
| HOF D160-10- | 40-R07 | 160.00 | 172.5 | 63.00 | 173.30 | 63.50 | 1.9 | 154.80 | 174.00 | 63.60 | 10 | 40.00 | C | 3.83 |
| HOF D200-12- | 60-R07 | 200.00 | 212.5 | 63.00 | 213.30 | 63.50 | 1.5 | 194.80 | 214.00 | 63.60 | 12 | 60.00 | C | 7.00 |
| HOF D250-15- | 60-R07 | 250.00 | 262.5 | 63.00 | 263.30 | 63.50 | 1.2 | 244.80 | 264.00 | 63.60 | 15 | 60.00 | C | 19.97 |
| HOF D315-18- | 60-R07 | 315.00 | 327.5 | 80.00 | 328.30 | 80.50 | 0.9 | 309.80 | 329.00 | 80.60 | 18 | 60.00 | C | 20.95 |
- Винтовая интерполяция применима включительно до диаметра 100 мм
- ap изменяется в зависимости от пластины
- Руководство по эксплуатации см. стр. L2-57.
(1) Размер при использовании круглых пластин RFMT 19. (2) Размер при использовании пластин FF OFMW. (3) Информация по соединению см. стр. L14. Пластины см. стр.: OFCR/OFCT-AEN/AETN (K72) OFCT/OFCR-RW/AER (Wiper) (K72) OFMT 07 (K71) OFMW-AETN (K71) OFMW-FF (K73)
- RFMT 1905-76 (K95)
- RFMW 1905 (K95).
| Запасныечасти | ||||||
| Обозначение | Винт Лезвие Torx | T-рукоятка | Подкладная пластина | Винт подкладной пластины | Ключ подкл. Пластины | Винт крепления корпуса |
| HOF D050-03-22-R07 | SR 14-591/H BLD T20/S7 | SW6-T | THOF-07R | SR M2.5X8TL180 | HW 2.0 | SR M10X25DIN912 |
| HOF D063-04-22-R07 | SR 14-591/H BLD T20/S7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 | SR M10X25DIN912 |
| HOF D080-05-27-R07 | SR 14-591/H BLD T20/S7 | SW6-T | THOF-07R | SR M2.5X8TL180 | HW 2.0 | |
| HOF D100-06-32-R07 | SR 14-591/H BLD T20/M7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 | |
| HOF D125-08-40-R07 | SR 14-591/H BLD T20/M7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 | |
| HOF D160-10-40-R07 | SR 14-591/H BLD T20/L7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 | |
| HOF D200-12-60-R07 | SR 14-591/H BLD T20/L7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 | |
| HOF D250-15-60-R07 | SR 14-591/H BLD T20/L7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 | |
| HOF D315-18-60-R07 | SR 14-591/H BLD T20/L7 | SW6-T | THOF-07R | SR M2.5X10TL180 | HW 2.0 |
