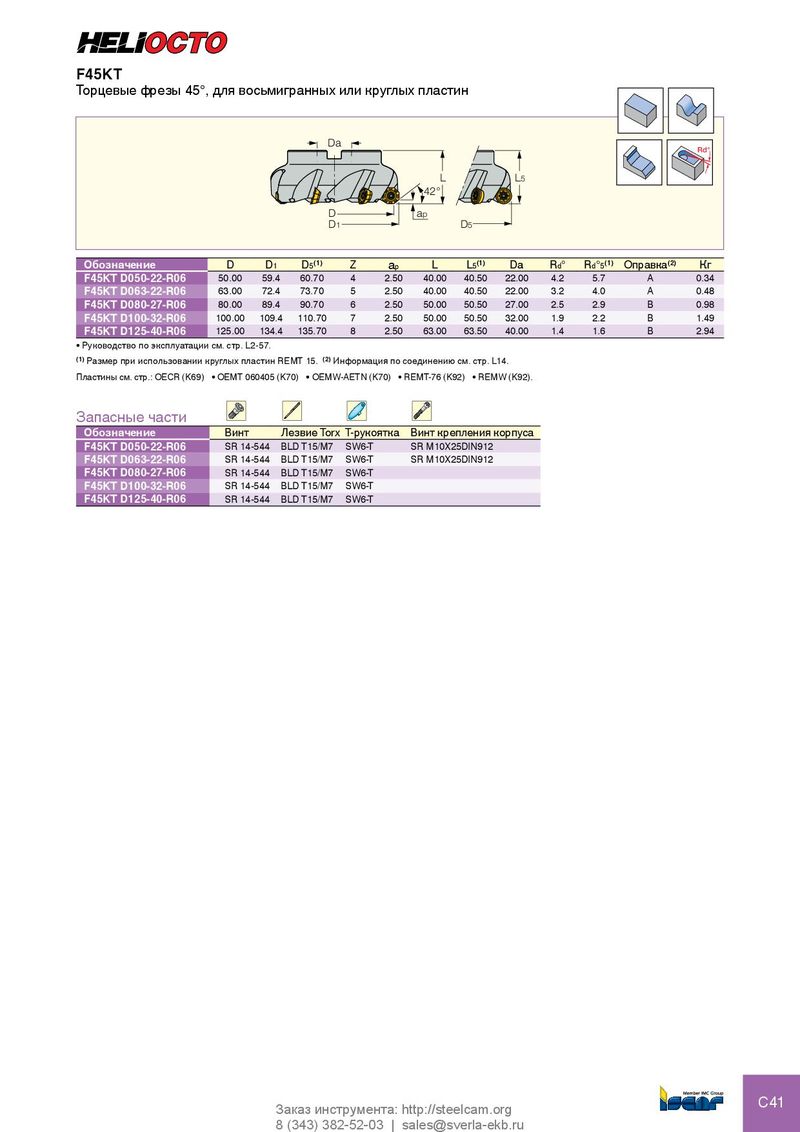

F45KT
Торцевые фрезы 45°, для восьмигранных или круглых пластин
| Da D1 D | L 42° ap | D5 | L5 | Rd° | |||||||
| Обозначение | D | D1 | D5(1) | Z ap | L | L5(1) | Da | Rd° | Rd°5(1) | Оправк | а(2) Кг |
| F45KT D050-22-R06 | 50.00 | 59.4 | 60.70 | 4 2.50 | 40.00 | 40.50 | 22.00 | 4.2 | 5.7 | A | 0.34 |
| F45KT D063-22-R06 | 63.00 | 72.4 | 73.70 | 5 2.50 | 40.00 | 40.50 | 22.00 | 3.2 | 4.0 | A | 0.48 |
| F45KT D080-27-R06 | 80.00 | 89.4 | 90.70 | 6 2.50 | 50.00 | 50.50 | 27.00 | 2.5 | 2.9 | B | 0.98 |
| F45KT D100-32-R06 | 100.00 | 109.4 | 110.70 | 7 2.50 | 50.00 | 50.50 | 32.00 | 1.9 | 2.2 | B | 1.49 |
| F45KT D125-40-R06 | 125.00 | 134.4 | 135.70 | 8 2.50 | 63.00 | 63.50 | 40.00 | 1.4 | 1.6 | B | 2.94 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Размер при использовании круглых пластин REMT 15. (2) Информация по соединению см. стр. L14. Пластины см. стр.: OECR (K69) OEMT 060405 (K70) OEMW-AETN (K70) REMT-76 (K92) REMW (K92).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| F45KT D050-22-R06 | SR 14-544 | BLD T15/M7 | SW6-T | SR M10X25DIN912 |
| F45KT D063-22-R06 | SR 14-544 | BLD T15/M7 | SW6-T | SR M10X25DIN912 |
| F45KT D080-27-R06 | SR 14-544 | BLD T15/M7 | SW6-T | |
| F45KT D100-32-R06 | SR 14-544 | BLD T15/M7 | SW6-T | |
| F45KT D125-40-R06 | SR 14-544 | BLD T15/M7 | SW6-T |
