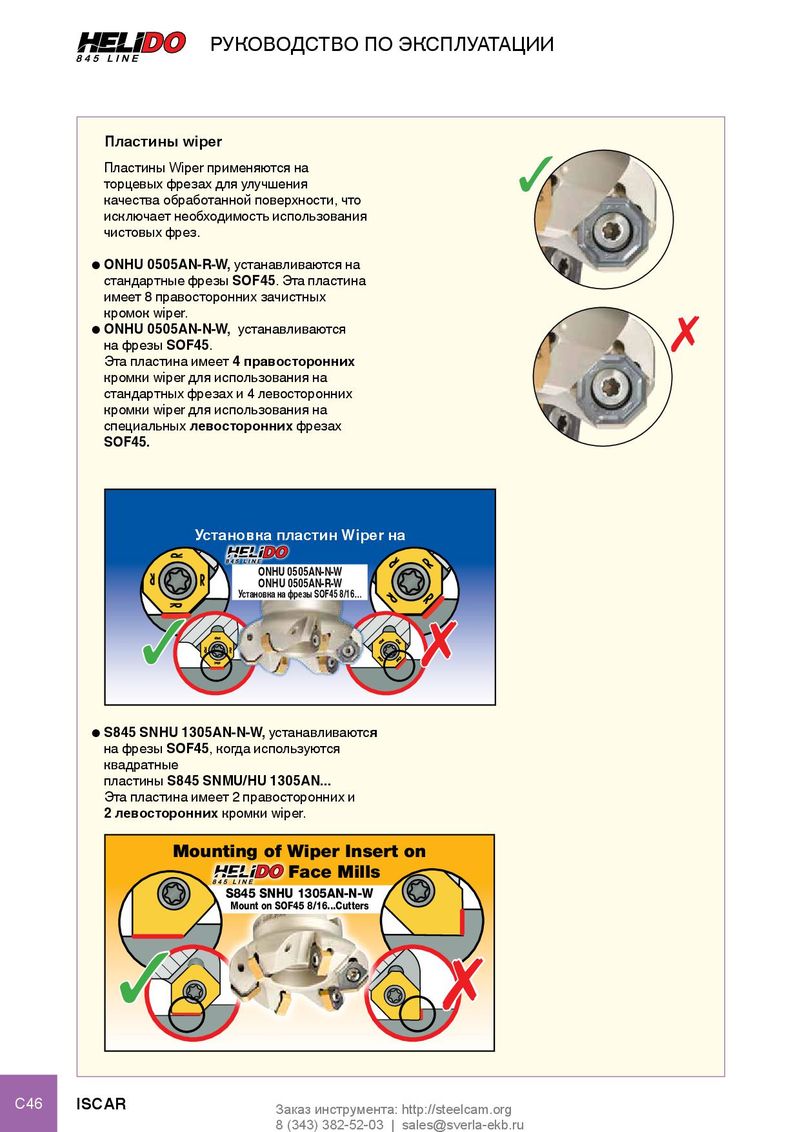

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Пластины wiper Пластины Wiper применяются на торцевых фрезах для улучшения ✓ качества обработанной поверхности, что исключает необходимость использования чистовых фрез. ● ONHU 0505AN-R-W, устанавливаются на стандартные фрезы SOF45. Эта пластина имеет 8 правосторонних зачистных кромок wiper. ● ONHU 0505AN-N-W, устанавливаются на фрезы SOF45. ✗ Эта пластина имеет 4 правосторонних кромки wiper для использования на стандартных фрезах и 4 левосторонних кромки wiper для использования на специальных левосторонних фрезах SOF45. Установка пластин Wiper на ONHU 0505AN-N-W ONHU 0505AN-R-W Установка на фрезы SOF45 8/16… ✓ ✗ ● S845 SNHU 1305AN-N-W, устанавливаются на фрезы SOF45, когда используются квадратные пластины S845 SNMU/HU 1305AN... Эта пластина имеет 2 правосторонних и 2 левосторонних кромки wiper. Mounting of Wiper Insert on Face Mills S845 SNHU 1305AN-N-W Mount on SOF45 8/16...Cutters ✓ ✗ C46 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
