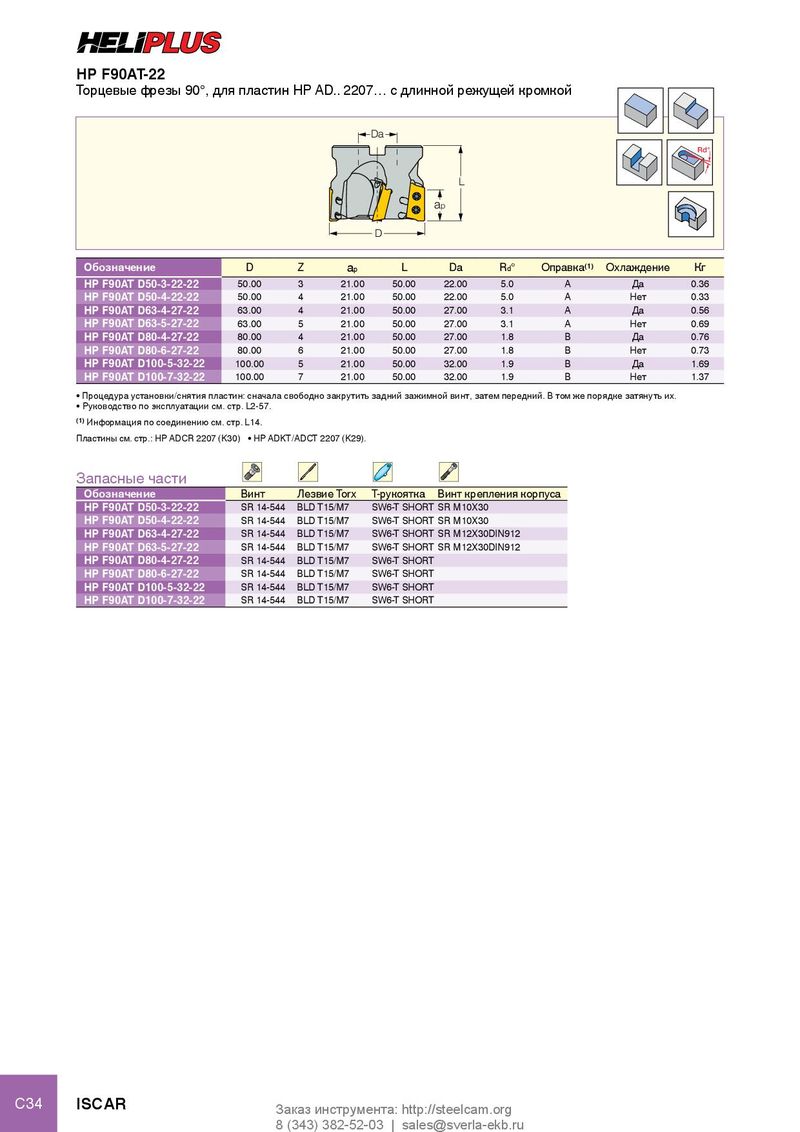

Каталог Iscar инструмент для фрезерования - страница 129

HP F90AT-22 Торцевые фрезы 90°, для пластин HP AD.. 2207… с длинной режущей кромкой Da Rd° L ap D Обозначение D Z a p L Da R d ° Оправка (1) Охлаждение Кг HP F90AT D50-3-22-22 50.00 3 21.00 50.00 22.00 5.0 A Да 0.36 HP F90AT D50-4-22-22 50.00 4 21.00 50.00 22.00 5.0 A Нет 0.33 HP F90AT D63-4-27-22 63.00 4 21.00 50.00 27.00 3.1 A Да 0.56 HP F90AT D63-5-27-22 63.00 5 21.00 50.00 27.00 3.1 A Нет 0.69 HP F90AT D80-4-27-22 80.00 4 21.00 50.00 27.00 1.8 B Да 0.76 HP F90AT D80-6-27-22 80.00 6 21.00 50.00 27.00 1.8 B Нет 0.73 HP F90AT D100-5-32-22 100.00 5 21.00 50.00 32.00 1.9 B Да 1.69 HP F90AT D100-7-32-22 100.00 7 21.00 50.00 32.00 1.9 B Нет 1.37 • Процедура установки/снятия пластин: сначала свободно закрутить задний зажимной винт, затем передний. В том же порядке затянуть их. • Руководство по эксплуатации см. стр. L2-57. (1) Информация по соединению см. стр. L14. Пластины см. стр.: HP ADCR 2207 (K30) • HP ADKT/ADCT 2207 (K29). Запасные части Обозначение Винт Лезвие Torx T-рукоятка Винт крепления корпуса HP F90AT D50-3-22-22 SR 14-544 BLD T15/M7 SW6-T SHORT SR M10X30 HP F90AT D50-4-22-22 SR 14-544 BLD T15/M7 SW6-T SHORT SR M10X30 HP F90AT D63-4-27-22 SR 14-544 BLD T15/M7 SW6-T SHORT SR M12X30DIN912 HP F90AT D63-5-27-22 SR 14-544 BLD T15/M7 SW6-T SHORT SR M12X30DIN912 HP F90AT D80-4-27-22 SR 14-544 BLD T15/M7 SW6-T SHORT HP F90AT D80-6-27-22 SR 14-544 BLD T15/M7 SW6-T SHORT HP F90AT D100-5-32-22 SR 14-544 BLD T15/M7 SW6-T SHORT HP F90AT D100-7-32-22 SR 14-544 BLD T15/M7 SW6-T SHORT C34 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
