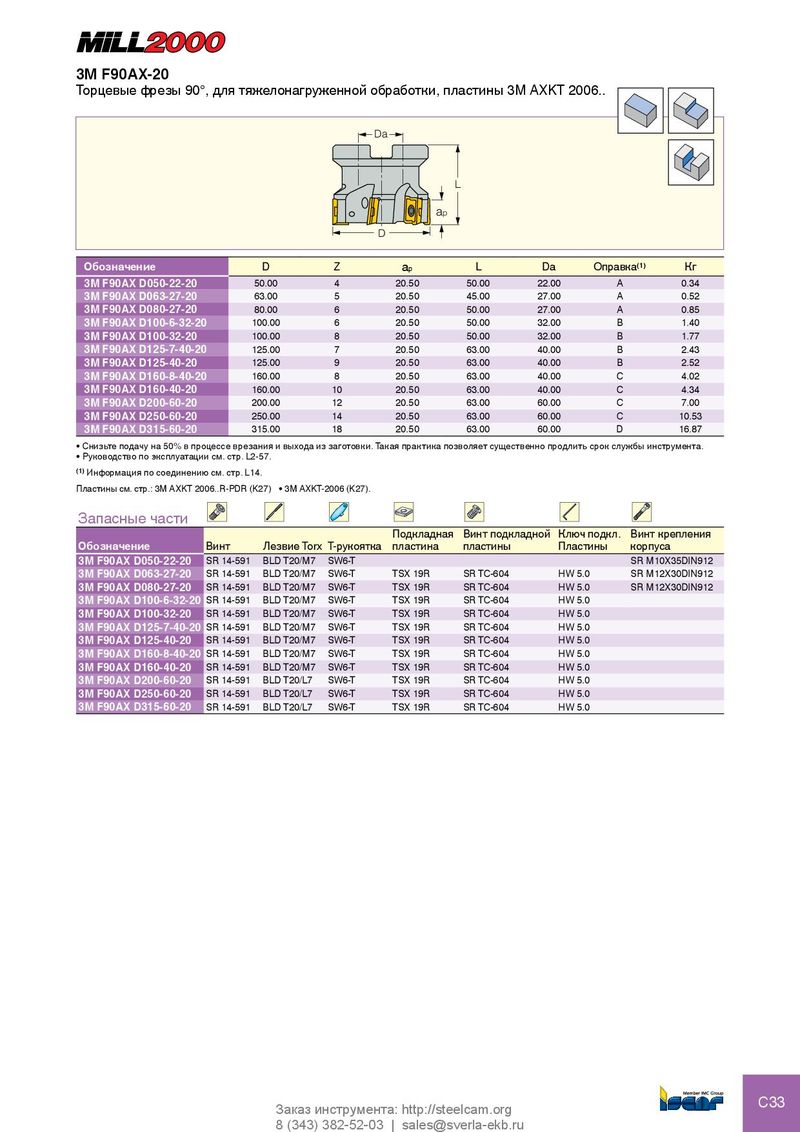

3M F90AX-20
Торцевые фрезы 90°, для тяжелонагруженной обработки, пластины 3M AXKT 2006..
| Da | |||||
| D | ap L | ||||
| Обозначение | D | Z ap | L | Da | Оправка(1) Кг |
| 3M F90AX D050-22-20 | 50.00 | 4 20.50 | 50.00 | 22.00 | A 0.34 |
| 3M F90AX D063-27-20 | 63.00 | 5 20.50 | 45.00 | 27.00 | A 0.52 |
| 3M F90AX D080-27-20 | 80.00 | 6 20.50 | 50.00 | 27.00 | A 0.85 |
| 3M F90AX D100-6-32-20 | 100.00 | 6 20.50 | 50.00 | 32.00 | B 1.40 |
| 3M F90AX D100-32-20 | 100.00 | 8 20.50 | 50.00 | 32.00 | B 1.77 |
| 3M F90AX D125-7-40-20 | 125.00 | 7 20.50 | 63.00 | 40.00 | B 2.43 |
| 3M F90AX D125-40-20 | 125.00 | 9 20.50 | 63.00 | 40.00 | B 2.52 |
| 3M F90AX D160-8-40-20 | 160.00 | 8 20.50 | 63.00 | 40.00 | C 4.02 |
| 3M F90AX D160-40-20 | 160.00 | 10 20.50 | 63.00 | 40.00 | C 4.34 |
| 3M F90AX D200-60-20 | 200.00 | 12 20.50 | 63.00 | 60.00 | C 7.00 |
| 3M F90AX D250-60-20 | 250.00 | 14 20.50 | 63.00 | 60.00 | C 10.53 |
| 3M F90AX D315-60-20 | 315.00 | 18 20.50 | 63.00 | 60.00 | D 16.87 |
- Снизьте подачу на 50% в процессе врезания и выхода из заготовки. Такая практика позволяет существенно продлить срок службы инструмента.
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: 3M AXKT 2006..R-PDR (K27) 3M AXKT-2006 (K27).
Запасные части
| Обозначение | Винт | Лезвие Torx | T-рукоятка | Подкладная пластина | Винт подкладной пластины | Ключ подкл. Пластины | Винт крепления корпуса |
| 3M F90AX D050-22-20 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X35DIN912 | |||
| 3M F90AX D063-27-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | SR M12X30DIN912 |
| 3M F90AX D080-27-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | SR M12X30DIN912 |
| 3M F90AX D100-6-32-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D100-32-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D125-7-40-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D125-40-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D160-8-40-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D160-40-20 | SR 14-591 | BLD T20/M7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D200-60-20 | SR 14-591 | BLD T20/L7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D250-60-20 | SR 14-591 | BLD T20/L7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 | |
| 3M F90AX D315-60-20 | SR 14-591 | BLD T20/L7 | SW6-T | TSX 19R | SR TC-604 | HW 5.0 |
