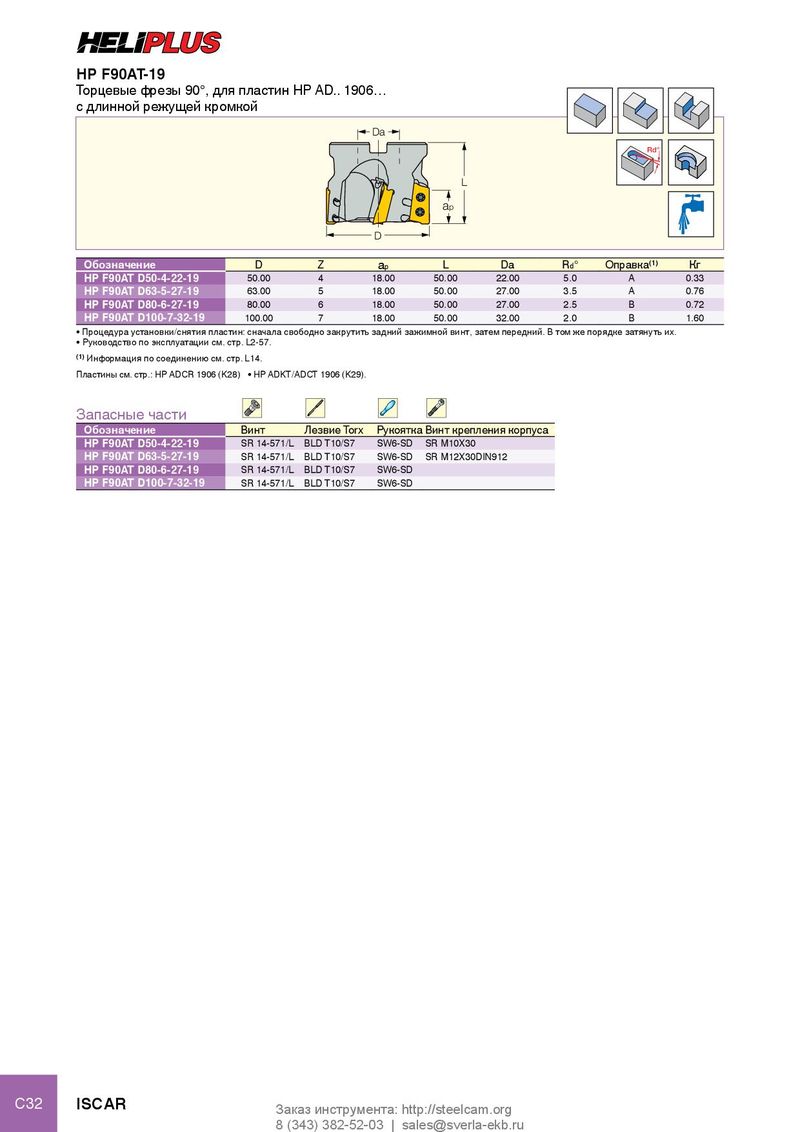

HP F90AT-19
Торцевые фрезы 90°, для пластин HP AD.. 1906…
с длинной режущей кромкой
| Da | |||||||
| D | ap L | Rd° | |||||
| Обозначение | D | Z ap | L | Da | Rd° | Оправка(1) | Кг |
| HP F90AT D50-4-22-19 | 50.00 | 4 18.00 | 50.00 | 22.00 | 5.0 | A | 0.33 |
| HP F90AT D63-5-27-19 | 63.00 | 5 18.00 | 50.00 | 27.00 | 3.5 | A | 0.76 |
| HP F90AT D80-6-27-19 | 80.00 | 6 18.00 | 50.00 | 27.00 | 2.5 | B | 0.72 |
| HP F90AT D100-7-32-19 | 100.00 | 7 18.00 | 50.00 | 32.00 | 2.0 | B | 1.60 |
- Процедура установки/снятия пластин: сначала свободно закрутить задний зажимной винт, затем передний. В том же порядке затянуть их.
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: HP ADCR 1906 (K28) HP ADKT/ADCT 1906 (K29).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | Рукоятк | аВинт крепления корпуса |
| HP F90AT D50-4-22-19 | SR 14-571/L | BLD T10/S7 | SW6-SD | SR M10X30 |
| HP F90AT D63-5-27-19 | SR 14-571/L | BLD T10/S7 | SW6-SD | SR M12X30DIN912 |
| HP F90AT D80-6-27-19 | SR 14-571/L | BLD T10/S7 | SW6-SD | |
| HP F90AT D100-7-32-19 | SR 14-571/L | BLD T10/S7 | SW6-SD |
