Каталог Iscar инструмент для фрезерования - страница 126

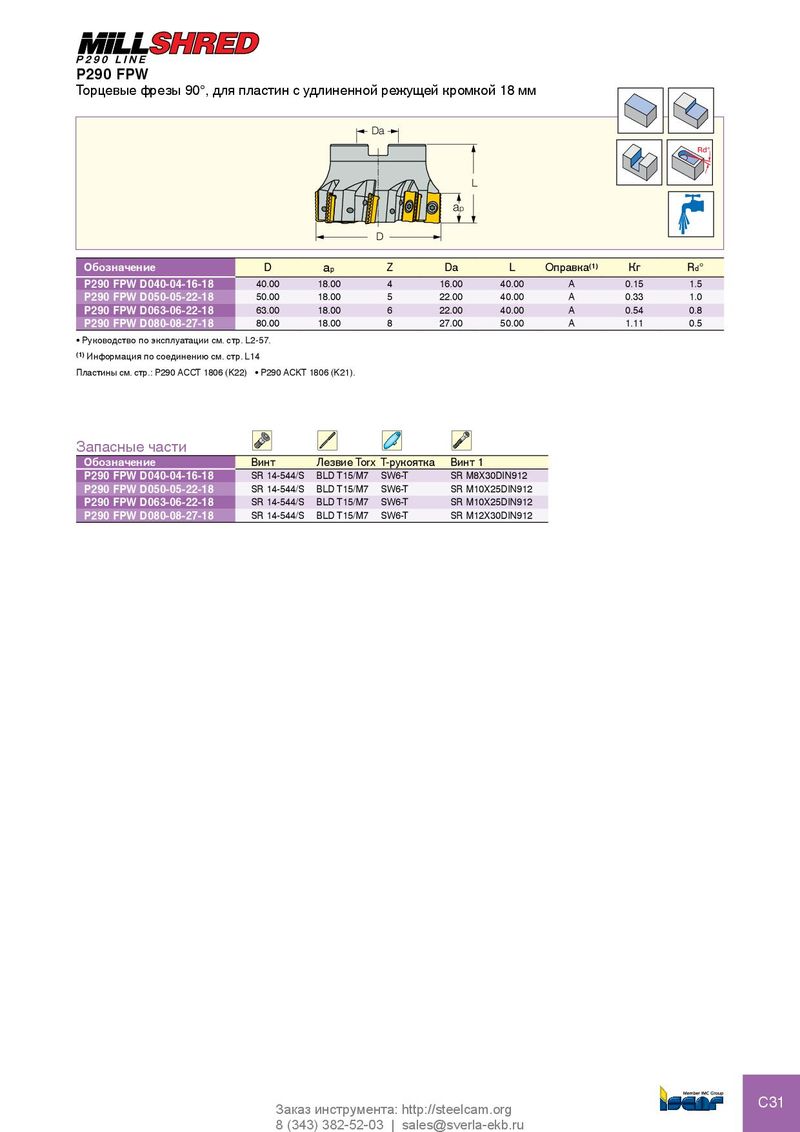

P290 FPW Торцевые фрезы 90°, для пластин с удлиненной режущей кромкой 18 мм Da Rd° L ap D Обозначение D a p Z Da L Оправка (1) Кг R d ° P290 FPW D040-04-16-18 40.00 18.00 4 16.00 40.00 A 0.15 1.5 P290 FPW D050-05-22-18 50.00 18.00 5 22.00 40.00 A 0.33 1.0 P290 FPW D063-06-22-18 63.00 18.00 6 22.00 40.00 A 0.54 0.8 P290 FPW D080-08-27-18 80.00 18.00 8 27.00 50.00 A 1.11 0.5 • Руководство по эксплуатации см. стр. L2-57. (1) Информация по соединению см. стр. L14 Пластины см. стр.: P290 ACCT 1806 (K22) • P290 ACKT 1806 (K21). Запасные части Обозначение Винт Лезвие Torx T-рукоятка Винт 1 P290 FPW D040-04-16-18 SR 14-544/S BLD T15/M7 SW6-T SR M8X30DIN912 P290 FPW D050-05-22-18 SR 14-544/S BLD T15/M7 SW6-T SR M10X25DIN912 P290 FPW D063-06-22-18 SR 14-544/S BLD T15/M7 SW6-T SR M10X25DIN912 P290 FPW D080-08-27-18 SR 14-544/S BLD T15/M7 SW6-T SR M12X30DIN912 C31 C31 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
