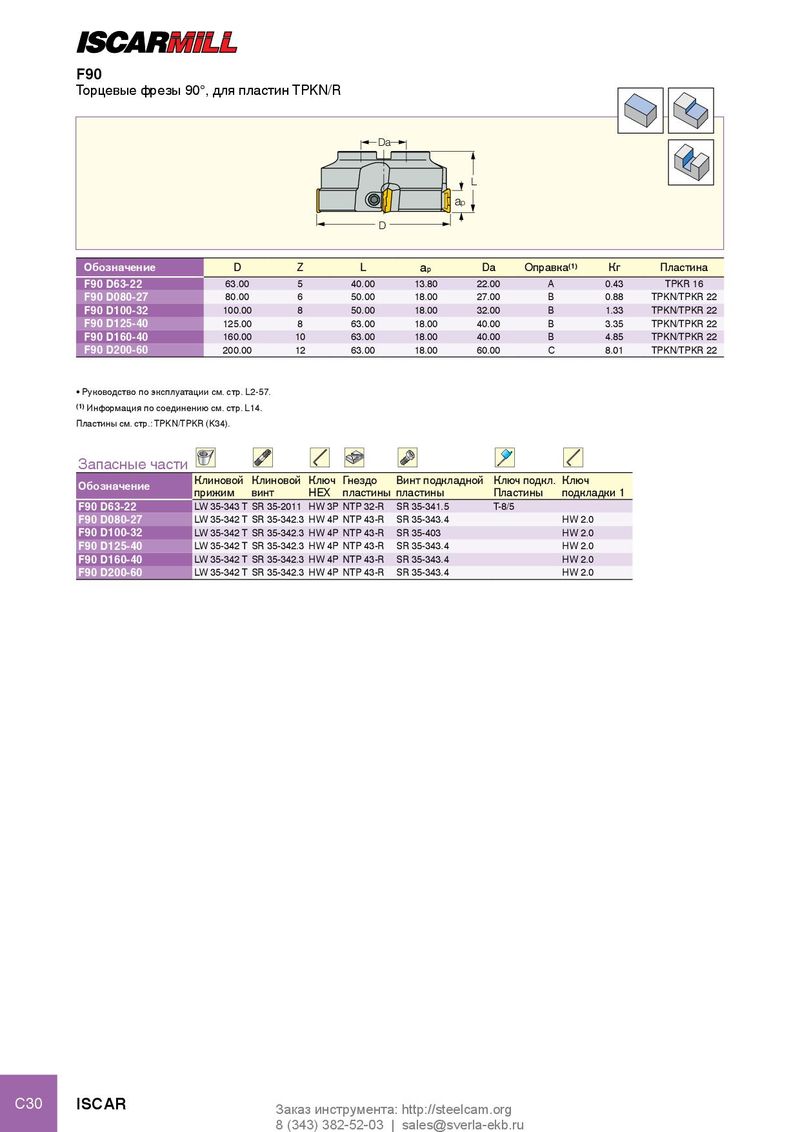

F90
Торцевые фрезы 90°, для пластин TPKN/R
Da
D
L
ap
| Обозначение | D | Z L | ap | Da | Оправка(1) | Кг | Пластина |
| F90 D63-22 | 63.00 | 5 40.00 | 13.80 | 22.00 | A | 0.43 | TPKR 16 |
| F90 D080-27 | 80.00 | 6 50.00 | 18.00 | 27.00 | B | 0.88 | TPKN/TPKR 22 |
| F90 D100-32 | 100.00 | 8 50.00 | 18.00 | 32.00 | B | 1.33 | TPKN/TPKR 22 |
| F90 D125-40 | 125.00 | 8 63.00 | 18.00 | 40.00 | B | 3.35 | TPKN/TPKR 22 |
| F90 D160-40 | 160.00 | 10 63.00 | 18.00 | 40.00 | B | 4.85 | TPKN/TPKR 22 |
| F90 D200-60 | 200.00 | 12 63.00 | 18.00 | 60.00 | C | 8.01 | TPKN/TPKR 22 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: TPKN/TPKR (K34).
Запасные части
| Обозначение | Клиновой прижим Клиновой винт | Ключ HEX Гнездо пластины | Винт подкладной пластины | Ключ подкл. Пластины | Ключ подкладки 1 |
| F90 D63-22 | LW 35-343 T SR 35-2011 | HW 3P NTP 32-R | SR 35-341.5 | T-8/5 | |
| F90 D080-27 | LW 35-342 T SR 35-342.3 | HW 4P NTP 43-R | SR 35-343.4 | HW 2.0 | |
| F90 D100-32 | LW 35-342 T SR 35-342.3 | HW 4P NTP 43-R | SR 35-403 | HW 2.0 | |
| F90 D125-40 | LW 35-342 T SR 35-342.3 | HW 4P NTP 43-R | SR 35-343.4 | HW 2.0 | |
| F90 D160-40 | LW 35-342 T SR 35-342.3 | HW 4P NTP 43-R | SR 35-343.4 | HW 2.0 | |
| F90 D200-60 | LW 35-342 T SR 35-342.3 | HW 4P NTP 43-R | SR 35-343.4 | HW 2.0 |
