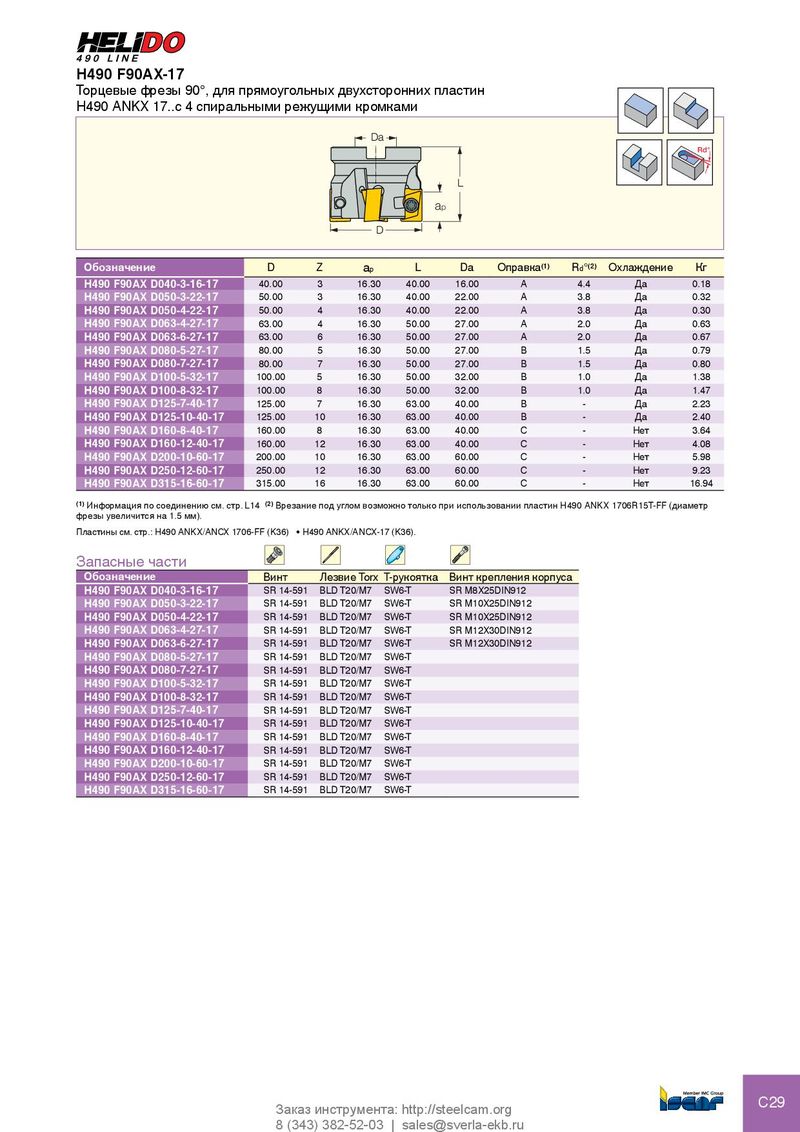

Торцевые фрезы 90°, для прямоугольных двухсторонних пластин
H490 ANKX 17..с 4 спиральными режущими кромками
| Da | ||||||||
| D | L ap | Rd° | ||||||
| Обозначение | D | Z ap | L | Da | Оправка(1) | Rd°(2) | Охлаждени | е Кг |
| H490 F90AX D040-3-16-17 | 40.00 | 3 16.30 | 40.00 | 16.00 | A | 4.4 | Да | 0.18 |
| H490 F90AX D050-3-22-17 | 50.00 | 3 16.30 | 40.00 | 22.00 | A | 3.8 | Да | 0.32 |
| H490 F90AX D050-4-22-17 | 50.00 | 4 16.30 | 40.00 | 22.00 | A | 3.8 | Да | 0.30 |
| H490 F90AX D063-4-27-17 | 63.00 | 4 16.30 | 50.00 | 27.00 | A | 2.0 | Да | 0.63 |
| H490 F90AX D063-6-27-17 | 63.00 | 6 16.30 | 50.00 | 27.00 | A | 2.0 | Да | 0.67 |
| H490 F90AX D080-5-27-17 | 80.00 | 5 16.30 | 50.00 | 27.00 | B | 1.5 | Да | 0.79 |
| H490 F90AX D080-7-27-17 | 80.00 | 7 16.30 | 50.00 | 27.00 | B | 1.5 | Да | 0.80 |
| H490 F90AX D100-5-32-17 | 100.00 | 5 16.30 | 50.00 | 32.00 | B | 1.0 | Да | 1.38 |
| H490 F90AX D100-8-32-17 | 100.00 | 8 16.30 | 50.00 | 32.00 | B | 1.0 | Да | 1.47 |
| H490 F90AX D125-7-40-17 | 125.00 | 7 16.30 | 63.00 | 40.00 | B | - | Да | 2.23 |
| H490 F90AX D125-10-40-17 | 125.00 | 10 16.30 | 63.00 | 40.00 | B | - | Да | 2.40 |
| H490 F90AX D160-8-40-17 | 160.00 | 8 16.30 | 63.00 | 40.00 | C | - | Нет | 3.64 |
| H490 F90AX D160-12-40-17 | 160.00 | 12 16.30 | 63.00 | 40.00 | C | - | Нет | 4.08 |
| H490 F90AX D200-10-60-17 | 200.00 | 10 16.30 | 63.00 | 60.00 | C | - | Нет | 5.98 |
| H490 F90AX D250-12-60-17 | 250.00 | 12 16.30 | 63.00 | 60.00 | C | - | Нет | 9.23 |
| H490 F90AX D315-16-60-17 | 315.00 | 16 16.30 | 63.00 | 60.00 | C | - | Нет | 16.94 |
(1) Информация по соединению см. стр. L14 (2) Врезание под углом возможно только при использовании пластин H490 ANKX 1706R15T-FF (диаметр фрезы увеличится на 1.5 мм). Пластины см. стр.: H490 ANKX/ANCX 1706-FF (K36) • H490 ANKX/ANCX-17 (K36).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| H490 F90AX D040-3-16-17 | SR 14-591 | BLD T20/M7 | SW6-T | SR M8X25DIN912 |
| H490 F90AX D050-3-22-17 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X25DIN912 |
| H490 F90AX D050-4-22-17 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X25DIN912 |
| H490 F90AX D063-4-27-17 | SR 14-591 | BLD T20/M7 | SW6-T | SR M12X30DIN912 |
| H490 F90AX D063-6-27-17 | SR 14-591 | BLD T20/M7 | SW6-T | SR M12X30DIN912 |
| H490 F90AX D080-5-27-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D080-7-27-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D100-5-32-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D100-8-32-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D125-7-40-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D125-10-40-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D160-8-40-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D160-12-40-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D200-10-60-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D250-12-60-17 | SR 14-591 | BLD T20/M7 | SW6-T | |
| H490 F90AX D315-16-60-17 | SR 14-591 | BLD T20/M7 | SW6-T |
