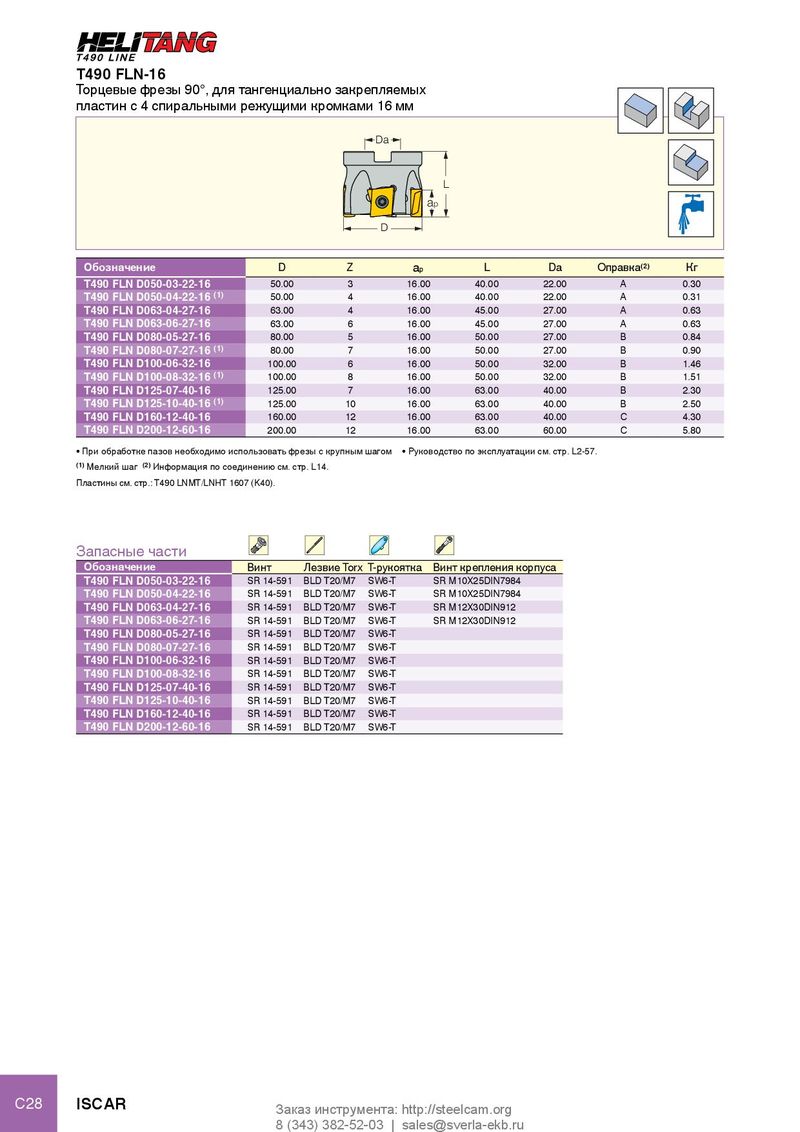

пластин с 4 спиральными режущими кромками 16 мм
| Da | ||||||
| a D | L p | |||||
| Обозначение | D | Z ap | L | Da | Оправка(2) Кг | |
| T490 FLN D050-03-22-16 | 50.00 | 3 16.00 | 40.00 | 22.00 | A 0.30 | |
| T490 FLN D050-04-22-16(1) | 50.00 | 4 16.00 | 40.00 | 22.00 | A 0.31 | |
| T490 FLN D063-04-27-16 | 63.00 | 4 16.00 | 45.00 | 27.00 | A 0.63 | |
| T490 FLN D063-06-27-16 | 63.00 | 6 16.00 | 45.00 | 27.00 | A 0.63 | |
| T490 FLN D080-05-27-16 | 80.00 | 5 16.00 | 50.00 | 27.00 | B 0.84 | |
| T490 FLN D080-07-27-16(1) | 80.00 | 7 16.00 | 50.00 | 27.00 | B 0.90 | |
| T490 FLN D100-06-32-16 | 100.00 | 6 16.00 | 50.00 | 32.00 | B 1.46 | |
| T490 FLN D100-08-32-16(1) | 100.00 | 8 16.00 | 50.00 | 32.00 | B 1.51 | |
| T490 FLN D125-07-40-16 | 125.00 | 7 16.00 | 63.00 | 40.00 | B 2.30 | |
| T490 FLN D125-10-40-16(1) | 125.00 | 10 16.00 | 63.00 | 40.00 | B 2.50 | |
| T490 FLN D160-12-40-16 | 160.00 | 12 16.00 | 63.00 | 40.00 | C 4.30 | |
| T490 FLN D200-12-60-16 | 200.00 | 12 16.00 | 63.00 | 60.00 | C 5.80 |
- При обработке пазов необходимо использовать фрезы с крупным шагом
- Руководство по эксплуатации см. стр. L2-57.
(1) Мелкий шаг (2) Информация по соединению см. стр. L14. Пластины см. стр.: T490 LNMT/LNHT 1607 (K40).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| T490 FLN D050-03-22-16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X25DIN7984 |
| T490 FLN D050-04-22-16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M10X25DIN7984 |
| T490 FLN D063-04-27-16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M12X30DIN912 |
| T490 FLN D063-06-27-16 | SR 14-591 | BLD T20/M7 | SW6-T | SR M12X30DIN912 |
| T490 FLN D080-05-27-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D080-07-27-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D100-06-32-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D100-08-32-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D125-07-40-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D125-10-40-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D160-12-40-16 | SR 14-591 | BLD T20/M7 | SW6-T | |
| T490 FLN D200-12-60-16 | SR 14-591 | BLD T20/M7 | SW6-T |
