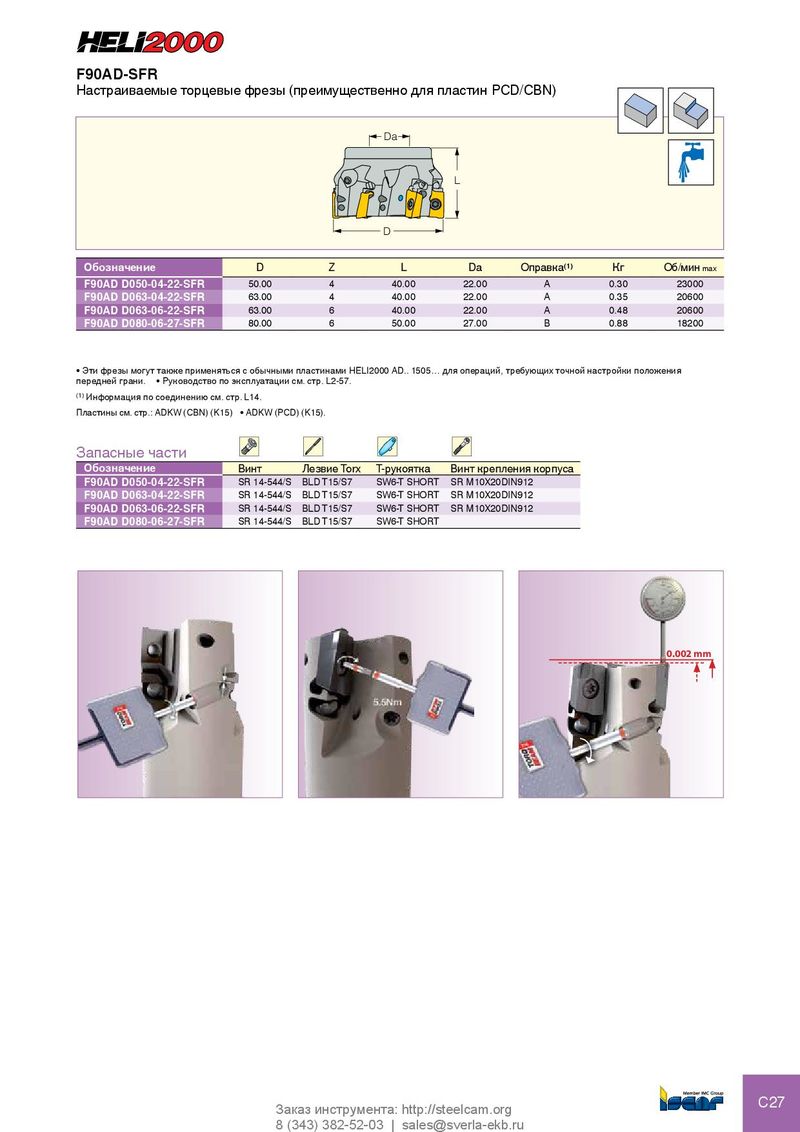

Каталог Iscar инструмент для фрезерования - страница 122

F90AD-SFR Настраиваемые торцевые фрезы (преимущественно для пластин PCD/CBN) Da L D Обозначение D Z L Da Оправка (1) Кг Об/мин max F90AD D050-04-22-SFR 50.00 4 40.00 22.00 A 0.30 23000 F90AD D063-04-22-SFR 63.00 4 40.00 22.00 A 0.35 20600 F90AD D063-06-22-SFR 63.00 6 40.00 22.00 A 0.48 20600 F90AD D080-06-27-SFR 80.00 6 50.00 27.00 B 0.88 18200 • Эти фрезы могут также применяться с обычными пластинами HELI2000 AD.. 1505… для операций, требующих точной настройки положения передней грани. • Руководство по эксплуатации см. стр. L2-57. (1) Информация по соединению см. стр. L14. Пластины см. стр.: ADKW (CBN) (K15) • ADKW (PCD) (K15). Запасные части Обозначение Винт Лезвие Torx T-рукоятка Винт крепления корпуса F90AD D050-04-22-SFR SR 14-544/S BLD T15/S7 SW6-T SHORT SR M10X20DIN912 F90AD D063-04-22-SFR SR 14-544/S BLD T15/S7 SW6-T SHORT SR M10X20DIN912 F90AD D063-06-22-SFR SR 14-544/S BLD T15/S7 SW6-T SHORT SR M10X20DIN912 F90AD D080-06-27-SFR SR 14-544/S BLD T15/S7 SW6-T SHORT 0.002 mm C27 C27 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
