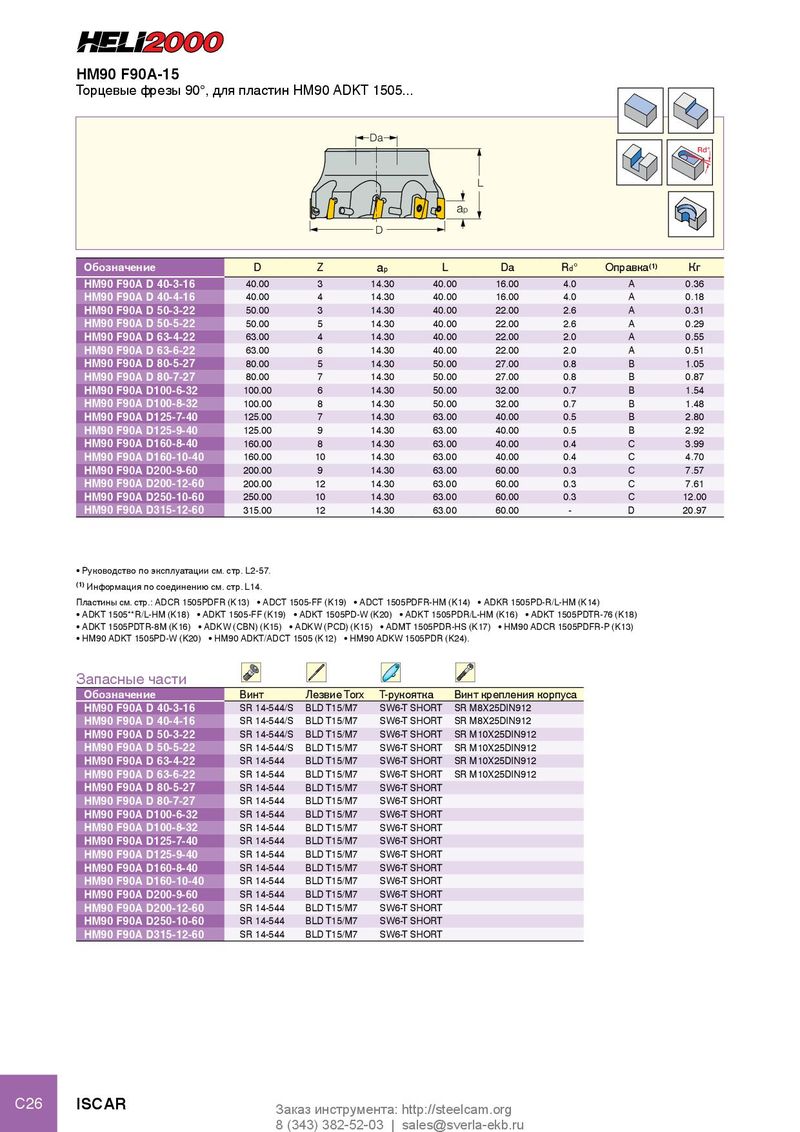

HM90 F90A-15
Торцевые фрезы 90°, для пластин HM90 ADKT 1505...
| Da | ||||||||
| D | ap | L | Rd° | |||||
| Обозначение | D | Z ap | L | Da | Rd° | Оправка(1) | Кг | |
| HM90 F90A D 40-3-16 | 40.00 | 3 14.30 | 40.00 | 16.00 | 4.0 | A | 0.36 | |
| HM90 F90A D 40-4-16 | 40.00 | 4 14.30 | 40.00 | 16.00 | 4.0 | A | 0.18 | |
| HM90 F90A D 50-3-22 | 50.00 | 3 14.30 | 40.00 | 22.00 | 2.6 | A | 0.31 | |
| HM90 F90A D 50-5-22 | 50.00 | 5 14.30 | 40.00 | 22.00 | 2.6 | A | 0.29 | |
| HM90 F90A D 63-4-22 | 63.00 | 4 14.30 | 40.00 | 22.00 | 2.0 | A | 0.55 | |
| HM90 F90A D 63-6-22 | 63.00 | 6 14.30 | 40.00 | 22.00 | 2.0 | A | 0.51 | |
| HM90 F90A D 80-5-27 | 80.00 | 5 14.30 | 50.00 | 27.00 | 0.8 | B | 1.05 | |
| HM90 F90A D 80-7-27 | 80.00 | 7 14.30 | 50.00 | 27.00 | 0.8 | B | 0.87 | |
| HM90 F90A D100-6-32 | 100.00 | 6 14.30 | 50.00 | 32.00 | 0.7 | B | 1.54 | |
| HM90 F90A D100-8-32 | 100.00 | 8 14.30 | 50.00 | 32.00 | 0.7 | B | 1.48 | |
| HM90 F90A D125-7-40 | 125.00 | 7 14.30 | 63.00 | 40.00 | 0.5 | B | 2.80 | |
| HM90 F90A D125-9-40 | 125.00 | 9 14.30 | 63.00 | 40.00 | 0.5 | B | 2.92 | |
| HM90 F90A D160-8-40 | 160.00 | 8 14.30 | 63.00 | 40.00 | 0.4 | C | 3.99 | |
| HM90 F90A D160-10-40 | 160.00 | 10 14.30 | 63.00 | 40.00 | 0.4 | C | 4.70 | |
| HM90 F90A D200-9-60 | 200.00 | 9 14.30 | 63.00 | 60.00 | 0.3 | C | 7.57 | |
| HM90 F90A D200-12-60 | 200.00 | 12 14.30 | 63.00 | 60.00 | 0.3 | C | 7.61 | |
| HM90 F90A D250-10-60 | 250.00 | 10 14.30 | 63.00 | 60.00 | 0.3 | C | 12.00 | |
| HM90 F90A D315-12-60 | 315.00 | 12 14.30 | 63.00 | 60.00 | - | D | 20.97 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: ADCR 1505PDFR (K13) ADCT 1505-FF (K19) ADCT 1505PDFR-HM (K14) ADKR 1505PD-R/L-HM (K14)
- ADKT 1505**R/L-HM (K18)
- ADKT 1505-FF (K19)
- ADKT 1505PD-W (K20)
- ADKT 1505PDR/L-HM (K16)
- ADKT 1505PDTR-76 (K18)
- ADKT 1505PDTR-8M (K16)
- ADKW (CBN) (K15)
- ADKW (PCD) (K15)
- ADMT 1505PDR-HS (K17)
- HM90 ADCR 1505PDFR-P (K13)
- HM90 ADKT 1505PD-W (K20)
- HM90 ADKT/ADCT 1505 (K12)
- HM90 ADKW 1505PDR (K24).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| HM90 F90A D 40-3-16 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT | SR M8X25DIN912 |
| HM90 F90A D 40-4-16 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT | SR M8X25DIN912 |
| HM90 F90A D 50-3-22 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT | SR M10X25DIN912 |
| HM90 F90A D 50-5-22 | SR 14-544/S | BLD T15/M7 | SW6-T SHORT | SR M10X25DIN912 |
| HM90 F90A D 63-4-22 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | SR M10X25DIN912 |
| HM90 F90A D 63-6-22 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | SR M10X25DIN912 |
| HM90 F90A D 80-5-27 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D 80-7-27 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D100-6-32 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D100-8-32 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D125-7-40 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D125-9-40 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D160-8-40 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D160-10-40 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D200-9-60 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D200-12-60 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D250-10-60 | SR 14-544 | BLD T15/M7 | SW6-T SHORT | |
| HM90 F90A D315-12-60 | SR 14-544 | BLD T15/M7 | SW6-T SHORT |
