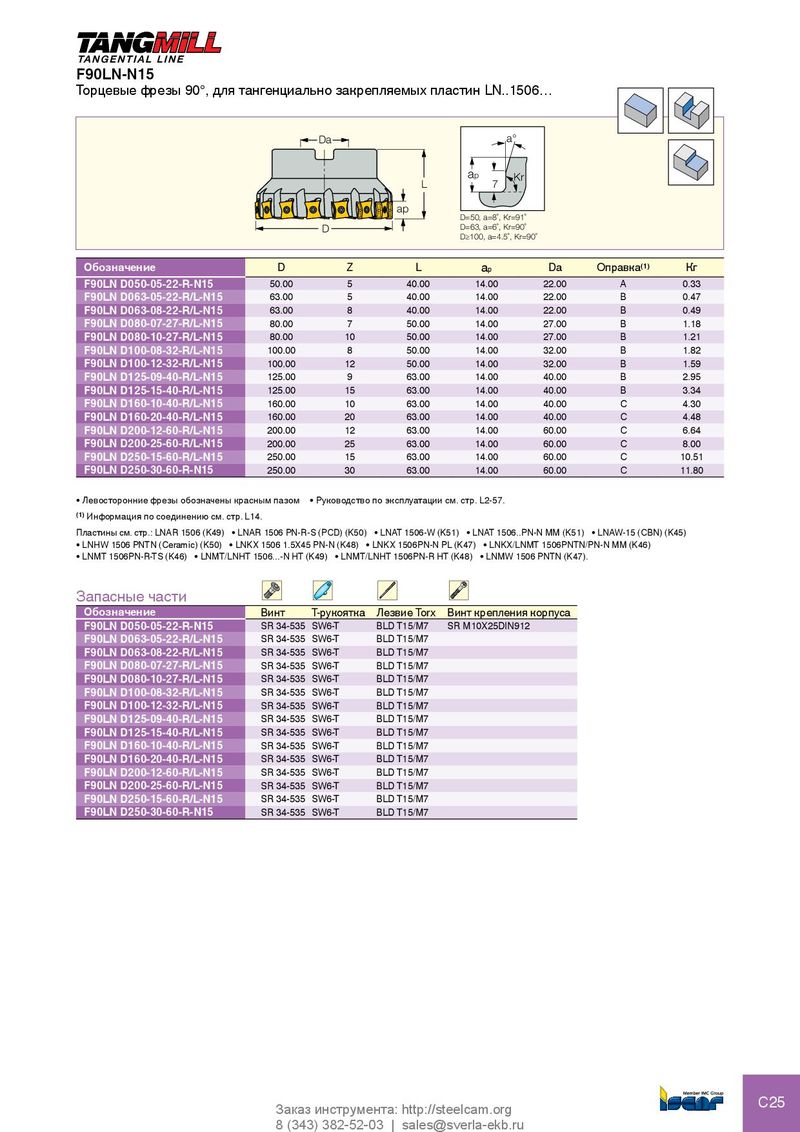

Торцевые фрезы 90°, для тангенциально закрепляемых пластин LN..1506…
| Da D | L ap | a° Kr 7 ap D=50, a=8˚, Kr=91˚ D=63, a=6˚, Kr=90˚ D≥100, a=4.5˚, Kr=90˚ | ||||
| Обозначение | D | Z | L | ap Da | Оправка(1) | Кг |
| F90LN D050-05-22-R-N15 | 50.00 | 5 | 40.00 | 14.00 22.00 | A | 0.33 |
| F90LN D063-05-22-R/L-N15 | 63.00 | 5 | 40.00 | 14.00 22.00 | B | 0.47 |
| F90LN D063-08-22-R/L-N15 | 63.00 | 8 | 40.00 | 14.00 22.00 | B | 0.49 |
| F90LN D080-07-27-R/L-N15 | 80.00 | 7 | 50.00 | 14.00 27.00 | B | 1.18 |
| F90LN D080-10-27-R/L-N15 | 80.00 | 10 | 50.00 | 14.00 27.00 | B | 1.21 |
| F90LN D100-08-32-R/L-N15 | 100.00 | 8 | 50.00 | 14.00 32.00 | B | 1.82 |
| F90LN D100-12-32-R/L-N15 | 100.00 | 12 | 50.00 | 14.00 32.00 | B | 1.59 |
| F90LN D125-09-40-R/L-N15 | 125.00 | 9 | 63.00 | 14.00 40.00 | B | 2.95 |
| F90LN D125-15-40-R/L-N15 | 125.00 | 15 | 63.00 | 14.00 40.00 | B | 3.34 |
| F90LN D160-10-40-R/L-N15 | 160.00 | 10 | 63.00 | 14.00 40.00 | C | 4.30 |
| F90LN D160-20-40-R/L-N15 | 160.00 | 20 | 63.00 | 14.00 40.00 | C | 4.48 |
| F90LN D200-12-60-R/L-N15 | 200.00 | 12 | 63.00 | 14.00 60.00 | C | 6.64 |
| F90LN D200-25-60-R/L-N15 | 200.00 | 25 | 63.00 | 14.00 60.00 | C | 8.00 |
| F90LN D250-15-60-R/L-N15 | 250.00 | 15 | 63.00 | 14.00 60.00 | C | 10.51 |
| F90LN D250-30-60-R-N15 | 250.00 | 30 | 63.00 | 14.00 60.00 | C | 11.80 |
- Левосторонние фрезы обозначены красным пазом
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: LNAR 1506 (K49) LNAR 1506 PN-R-S (PCD) (K50) LNAT 1506-W (K51) LNAT 1506..PN-N MM (K51) LNAW-15 (CBN) (K45)
- LNHW 1506 PNTN (Ceramic) (K50)
- LNKX 1506 1.5X45 PN-N (K48)
- LNKX 1506PN-N PL (K47)
- LNKX/LNMT 1506PNTN/PN-N MM (K46)
- LNMT 1506PN-R-TS (K46)
- LNMT/LNHT 1506...-N HT (K49)
- LNMT/LNHT 1506PN-R HT (K48)
- LNMW 1506 PNTN (K47).
Запасные части
| Обозначение | Винт | T-рукоятка | ЛезвиеTorx | Винт крепления корпуса |
| F90LN D050-05-22-R-N15 | SR 34-535 | SW6-T | BLD T15/M7 | SR M10X25DIN912 |
| F90LN D063-05-22-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D063-08-22-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D080-07-27-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D080-10-27-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D100-08-32-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D100-12-32-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D125-09-40-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D125-15-40-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D160-10-40-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D160-20-40-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D200-12-60-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D200-25-60-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D250-15-60-R/L-N15 | SR 34-535 | SW6-T | BLD T15/M7 | |
| F90LN D250-30-60-R-N15 | SR 34-535 | SW6-T | BLD T15/M7 |
