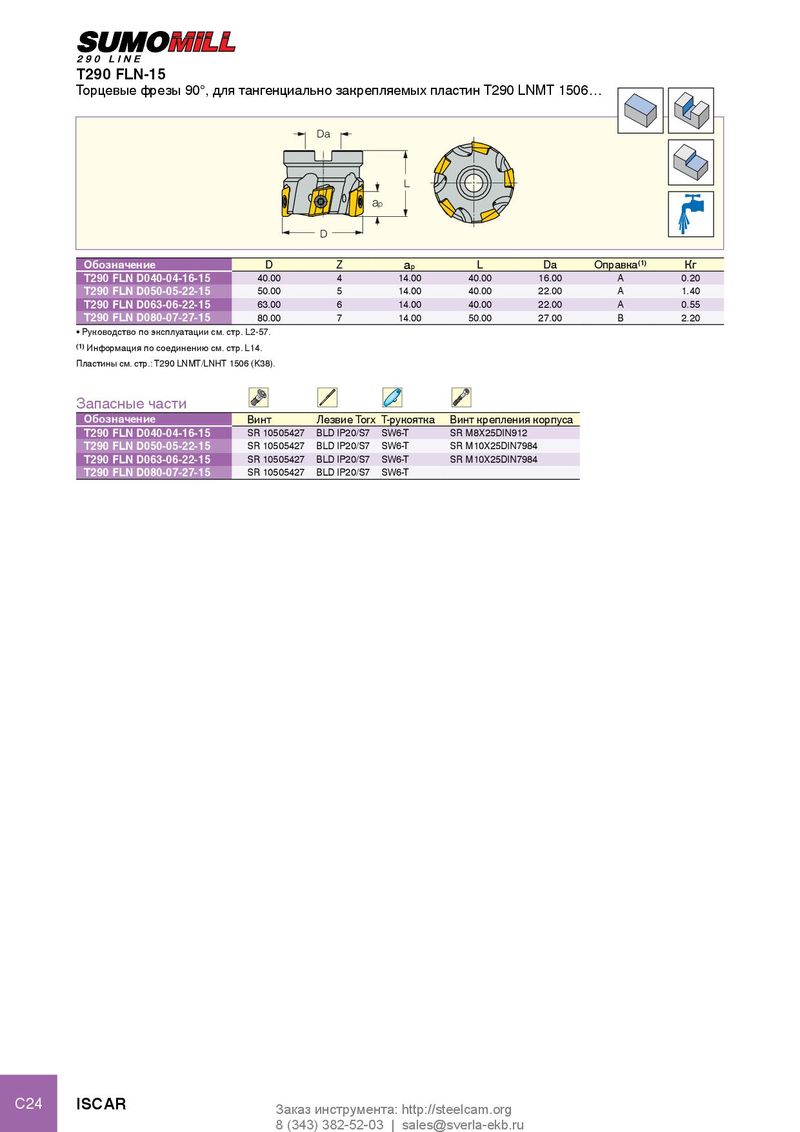

Торцевые фрезы 90°, для тангенциально закрепляемых пластин T290 LNMT 1506…
Da
L
a
p
D
| Обозначение | D | Z | ap | L | Da | Оправка(1) | Кг | |
| T290 FLN D040-04-16-15 | 40.00 | 4 | 14.00 | 40.00 | 16.00 | A | 0.20 | |
| T290 FLN D050-05-22-15 | 50.00 | 5 | 14.00 | 40.00 | 22.00 | A | 1.40 | |
| T290 FLN D063-06-22-15 | 63.00 | 6 | 14.00 | 40.00 | 22.00 | A | 0.55 | |
| T290 FLN D080-07-27-15 | 80.00 | 7 | 14.00 | 50.00 | 27.00 | B | 2.20 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: T290 LNMT/LNHT 1506 (K38).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| T290 FLN D040-04-16-15 | SR 10505427 | BLD IP20/S7 | SW6-T | SR M8X25DIN912 |
| T290 FLN D050-05-22-15 | SR 10505427 | BLD IP20/S7 | SW6-T | SR M10X25DIN7984 |
| T290 FLN D063-06-22-15 | SR 10505427 | BLD IP20/S7 | SW6-T | SR M10X25DIN7984 |
| T290 FLN D080-07-27-15 | SR 10505427 | BLD IP20/S7 | SW6-T |
