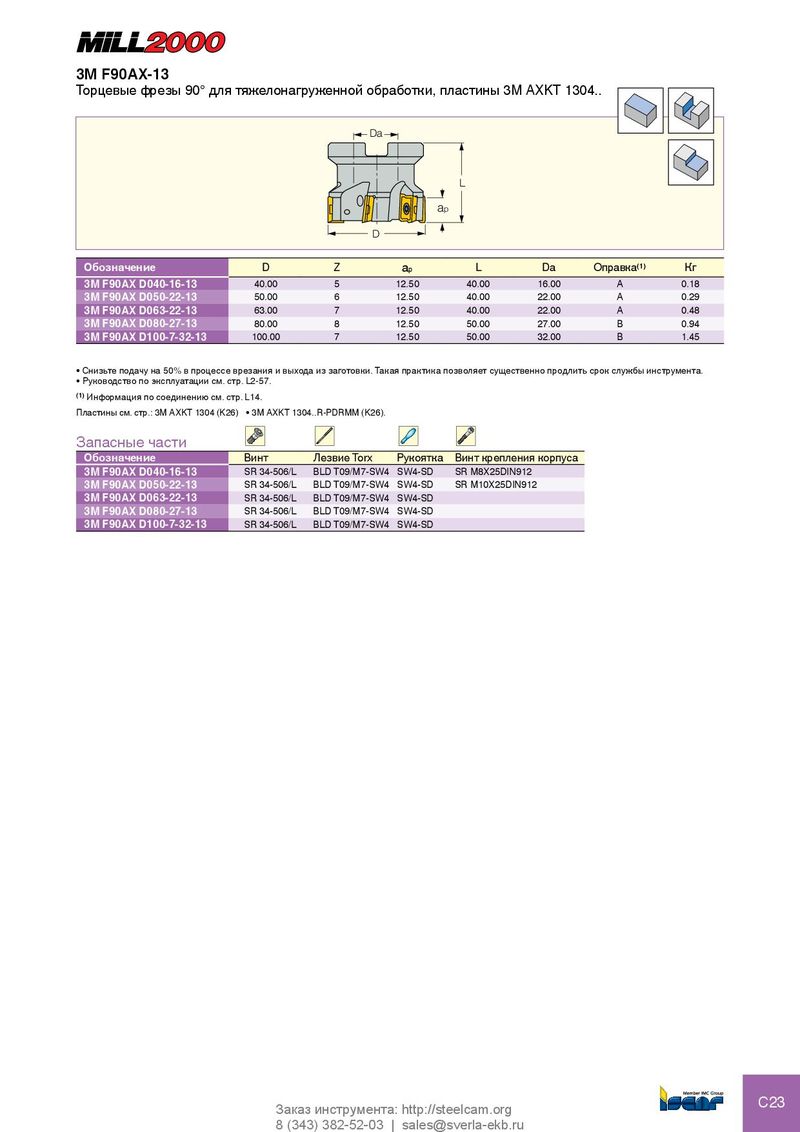

3M F90AX-13
Торцевые фрезы 90° для тяжелонагруженной обработки, пластины 3M AXKT 1304..
Da
L
ap
D
| Обозначение | D | Z ap | L | Da | Оправка(1) | Кг |
| 3M F90AX D040-16-13 | 40.00 | 5 12.50 | 40.00 | 16.00 | A | 0.18 |
| 3M F90AX D050-22-13 | 50.00 | 6 12.50 | 40.00 | 22.00 | A | 0.29 |
| 3M F90AX D063-22-13 | 63.00 | 7 12.50 | 40.00 | 22.00 | A | 0.48 |
| 3M F90AX D080-27-13 | 80.00 | 8 12.50 | 50.00 | 27.00 | B | 0.94 |
| 3M F90AX D100-7-32-13 | 100.00 | 7 12.50 | 50.00 | 32.00 | B | 1.45 |
- Снизьте подачу на 50% в процессе врезания и выхода из заготовки. Такая практика позволяет существенно продлить срок службы инструмента.
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: 3M AXKT 1304 (K26) 3M AXKT 1304..R-PDRMM (K26).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | Рукоятка | Винт крепления корпуса |
| 3M F90AX D040-16-13 | SR 34-506/L | BLD T09/M7-SW4 | SW4-SD | SR M8X25DIN912 |
| 3M F90AX D050-22-13 | SR 34-506/L | BLD T09/M7-SW4 | SW4-SD | SR M10X25DIN912 |
| 3M F90AX D063-22-13 | SR 34-506/L | BLD T09/M7-SW4 | SW4-SD | |
| 3M F90AX D080-27-13 | SR 34-506/L | BLD T09/M7-SW4 | SW4-SD | |
| 3M F90AX D100-7-32-13 | SR 34-506/L | BLD T09/M7-SW4 | SW4-SD |
