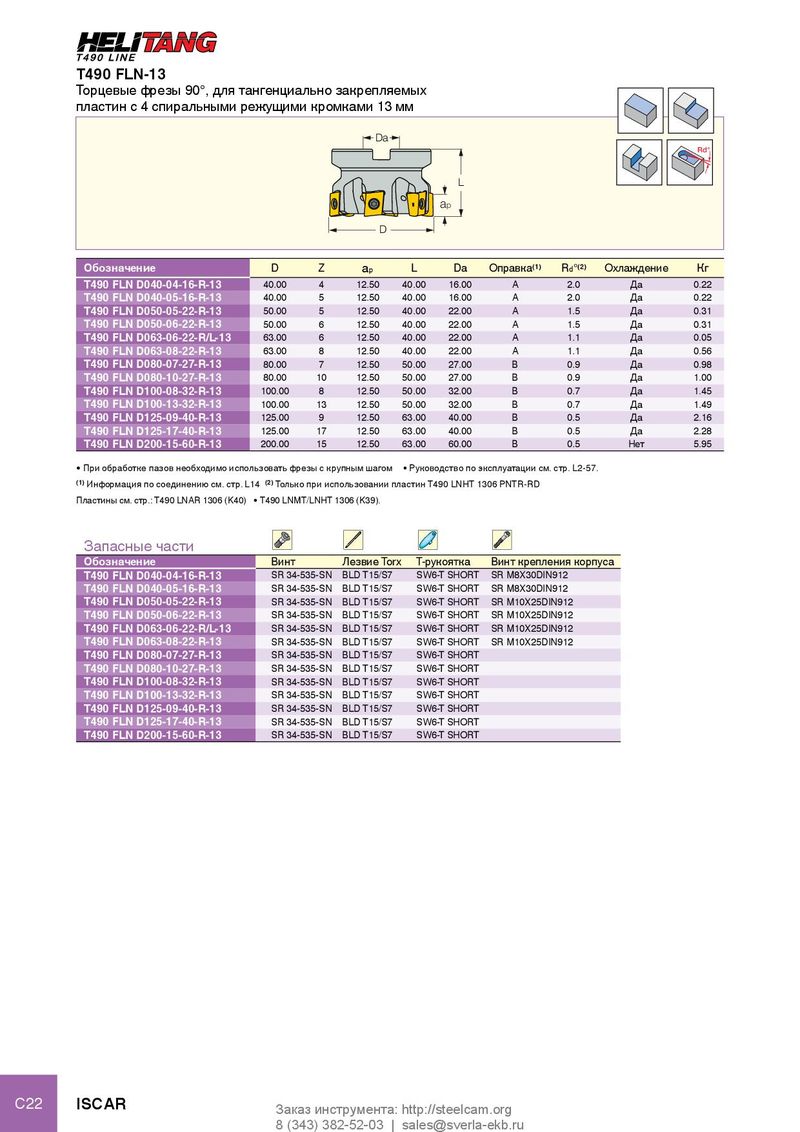

пластин с 4 спиральными режущими кромками 13 мм
| Da D | ap L | Rd° | ||||||
| Обозначение | D | Z ap | L | Da | Оправка(1) | Rd°(2) | Охлаждени | е Кг |
| T490 FLN D040-04-16-R-13 | 40.00 | 4 12.50 | 40.00 | 16.00 | A | 2.0 | Да | 0.22 |
| T490 FLN D040-05-16-R-13 | 40.00 | 5 12.50 | 40.00 | 16.00 | A | 2.0 | Да | 0.22 |
| T490 FLN D050-05-22-R-13 | 50.00 | 5 12.50 | 40.00 | 22.00 | A | 1.5 | Да | 0.31 |
| T490 FLN D050-06-22-R-13 | 50.00 | 6 12.50 | 40.00 | 22.00 | A | 1.5 | Да | 0.31 |
| T490 FLN D063-06-22-R/L-13 | 63.00 | 6 12.50 | 40.00 | 22.00 | A | 1.1 | Да | 0.05 |
| T490 FLN D063-08-22-R-13 | 63.00 | 8 12.50 | 40.00 | 22.00 | A | 1.1 | Да | 0.56 |
| T490 FLN D080-07-27-R-13 | 80.00 | 7 12.50 | 50.00 | 27.00 | B | 0.9 | Да | 0.98 |
| T490 FLN D080-10-27-R-13 | 80.00 | 10 12.50 | 50.00 | 27.00 | B | 0.9 | Да | 1.00 |
| T490 FLN D100-08-32-R-13 | 100.00 | 8 12.50 | 50.00 | 32.00 | B | 0.7 | Да | 1.45 |
| T490 FLN D100-13-32-R-13 | 100.00 | 13 12.50 | 50.00 | 32.00 | B | 0.7 | Да | 1.49 |
| T490 FLN D125-09-40-R-13 | 125.00 | 9 12.50 | 63.00 | 40.00 | B | 0.5 | Да | 2.16 |
| T490 FLN D125-17-40-R-13 | 125.00 | 17 12.50 | 63.00 | 40.00 | B | 0.5 | Да | 2.28 |
| T490 FLN D200-15-60-R-13 | 200.00 | 15 12.50 | 63.00 | 60.00 | B | 0.5 | Нет | 5.95 |
- При обработке пазов необходимо использовать фрезы с крупным шагом
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14 (2) Только при использовании пластин T490 LNHT 1306 PNTR-RD Пластины см. стр.: T490 LNAR 1306 (K40) T490 LNMT/LNHT 1306 (K39).
| Запасныечасти | ||||
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| T490 FLN D040-04-16-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M8X30DIN912 |
| T490 FLN D040-05-16-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M8X30DIN912 |
| T490 FLN D050-05-22-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| T490 FLN D050-06-22-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| T490 FLN D063-06-22-R/L-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| T490 FLN D063-08-22-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| T490 FLN D080-07-27-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| T490 FLN D080-10-27-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| T490 FLN D100-08-32-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| T490 FLN D100-13-32-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| T490 FLN D125-09-40-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| T490 FLN D125-17-40-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT | |
| T490 FLN D200-15-60-R-13 | SR 34-535-SN | BLD T15/S7 | SW6-T SHORT |
