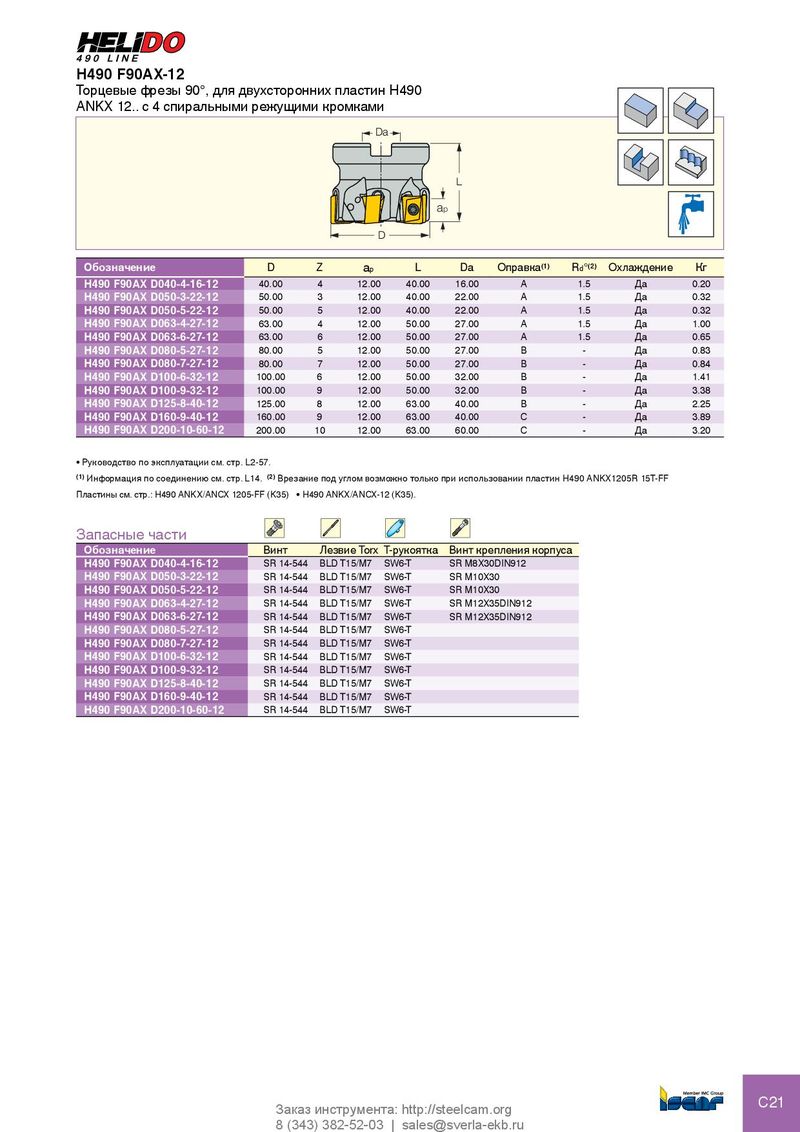

Каталог Iscar инструмент для фрезерования - страница 116
Навигация
Инструменты для обработки отверстий Iscar 2026
Каталог Iscar высокоточные развертки и метчики 2022
Каталог Iscar торцевые фрезы 2022
Каталог Iscar монолитные концевые фрезы и система multi-master
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar инструмента для сверления
Торцевые фрезы 90°, для двухсторонних пластин H490
ANKX 12.. с 4 спиральными режущими кромками
| Da | ||||||||
| D | L ap | |||||||
| Обозначение | D | Z ap | L | Da | Оправка(1) | Rd°(2) | Охлаждени | е Кг |
| H490 F90AX D040-4-16-12 | 40.00 | 4 12.00 | 40.00 | 16.00 | A | 1.5 | Да | 0.20 |
| H490 F90AX D050-3-22-12 | 50.00 | 3 12.00 | 40.00 | 22.00 | A | 1.5 | Да | 0.32 |
| H490 F90AX D050-5-22-12 | 50.00 | 5 12.00 | 40.00 | 22.00 | A | 1.5 | Да | 0.32 |
| H490 F90AX D063-4-27-12 | 63.00 | 4 12.00 | 50.00 | 27.00 | A | 1.5 | Да | 1.00 |
| H490 F90AX D063-6-27-12 | 63.00 | 6 12.00 | 50.00 | 27.00 | A | 1.5 | Да | 0.65 |
| H490 F90AX D080-5-27-12 | 80.00 | 5 12.00 | 50.00 | 27.00 | B | - | Да | 0.83 |
| H490 F90AX D080-7-27-12 | 80.00 | 7 12.00 | 50.00 | 27.00 | B | - | Да | 0.84 |
| H490 F90AX D100-6-32-12 | 100.00 | 6 12.00 | 50.00 | 32.00 | B | - | Да | 1.41 |
| H490 F90AX D100-9-32-12 | 100.00 | 9 12.00 | 50.00 | 32.00 | B | - | Да | 3.38 |
| H490 F90AX D125-8-40-12 | 125.00 | 8 12.00 | 63.00 | 40.00 | B | - | Да | 2.25 |
| H490 F90AX D160-9-40-12 | 160.00 | 9 12.00 | 63.00 | 40.00 | C | - | Да | 3.89 |
| H490 F90AX D200-10-60-12 | 200.00 | 10 12.00 | 63.00 | 60.00 | C | - | Да | 3.20 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. (2) Врезание под углом возможно только при использовании пластин H490 ANKX1205R 15T-FF Пластины см. стр.: H490 ANKX/ANCX 1205-FF (K35) H490 ANKX/ANCX-12 (K35).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| H490 F90AX D040-4-16-12 | SR 14-544 | BLD T15/M7 | SW6-T | SR M8X30DIN912 |
| H490 F90AX D050-3-22-12 | SR 14-544 | BLD T15/M7 | SW6-T | SR M10X30 |
| H490 F90AX D050-5-22-12 | SR 14-544 | BLD T15/M7 | SW6-T | SR M10X30 |
| H490 F90AX D063-4-27-12 | SR 14-544 | BLD T15/M7 | SW6-T | SR M12X35DIN912 |
| H490 F90AX D063-6-27-12 | SR 14-544 | BLD T15/M7 | SW6-T | SR M12X35DIN912 |
| H490 F90AX D080-5-27-12 | SR 14-544 | BLD T15/M7 | SW6-T | |
| H490 F90AX D080-7-27-12 | SR 14-544 | BLD T15/M7 | SW6-T | |
| H490 F90AX D100-6-32-12 | SR 14-544 | BLD T15/M7 | SW6-T | |
| H490 F90AX D100-9-32-12 | SR 14-544 | BLD T15/M7 | SW6-T | |
| H490 F90AX D125-8-40-12 | SR 14-544 | BLD T15/M7 | SW6-T | |
| H490 F90AX D160-9-40-12 | SR 14-544 | BLD T15/M7 | SW6-T | |
| H490 F90AX D200-10-60-12 | SR 14-544 | BLD T15/M7 | SW6-T |
