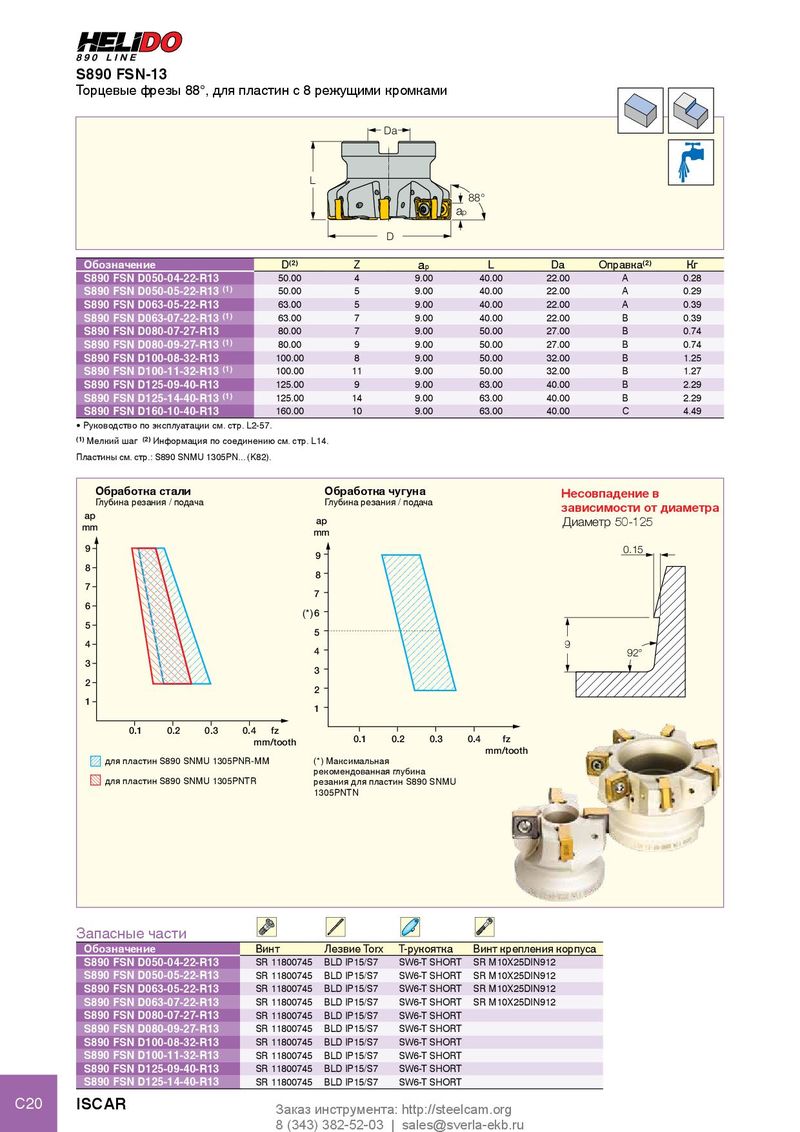

S890 FSN-13
Торцевые фрезы 88°, для пластин с 8 режущими кромками
| D | a | |||||
| L | D | ap 88° | ||||
| Обозначение | D(2) Z | ap | L | Da | Оправка(2) | Кг |
| S890 FSN D050-04-22-R13 | 50.00 4 | 9.00 | 40.00 | 22.00 | A | 0.28 |
| S890 FSN D050-05-22-R13(1) | 50.00 5 | 9.00 | 40.00 | 22.00 | A | 0.29 |
| S890 FSN D063-05-22-R13 | 63.00 5 | 9.00 | 40.00 | 22.00 | A | 0.39 |
| S890 FSN D063-07-22-R13(1) | 63.00 7 | 9.00 | 40.00 | 22.00 | B | 0.39 |
| S890 FSN D080-07-27-R13 | 80.00 7 | 9.00 | 50.00 | 27.00 | B | 0.74 |
| S890 FSN D080-09-27-R13(1) | 80.00 9 | 9.00 | 50.00 | 27.00 | B | 0.74 |
| S890 FSN D100-08-32-R13 | 100.00 8 | 9.00 | 50.00 | 32.00 | B | 1.25 |
| S890 FSN D100-11-32-R13(1) | 100.00 11 | 9.00 | 50.00 | 32.00 | B | 1.27 |
| S890 FSN D125-09-40-R13 | 125.00 9 | 9.00 | 63.00 | 40.00 | B | 2.29 |
| S890 FSN D125-14-40-R13(1) | 125.00 14 | 9.00 | 63.00 | 40.00 | B | 2.29 |
| S890 FSN D160-10-40-R13 | 160.00 10 | 9.00 | 63.00 | 40.00 | C | 4.49 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Мелкий шаг (2) Информация по соединению см. стр. L14. Пластины см. стр.: S890 SNMU 1305PN... (K82).
| Обработка стали | Обработка чугуна | Несовпадение в |
| Глубина резания / подача | Глубина резания / подача | зависимости от диаметра |
ap Диаметр 50-125 ap mm mm 9 0.15
9 8 8 7 7 6 (*) 6 5 5 4 9 4 92° 3 3 2 2 1 1
0.1 0.2 0.3 0.4 fz
mm/tooth 0.1 0.2 0.3 0.4 fz
mm/tooth для пластин S890 SNMU 1305PNR-MM (*) Максимальная рекомендованная глубина для пластин S890 SNMU 1305PNTR резания для пластин S890 SNMU
1305PNTN
| Запасныечасти | ||||
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| S890 FSN D050-04-22-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| S890 FSN D050-05-22-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| S890 FSN D063-05-22-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| S890 FSN D063-07-22-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | SR M10X25DIN912 |
| S890 FSN D080-07-27-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | |
| S890 FSN D080-09-27-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | |
| S890 FSN D100-08-32-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | |
| S890 FSN D100-11-32-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | |
| S890 FSN D125-09-40-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT | |
| S890 FSN D125-14-40-R13 | SR 11800745 | BLD IP15/S7 | SW6-T SHORT |
