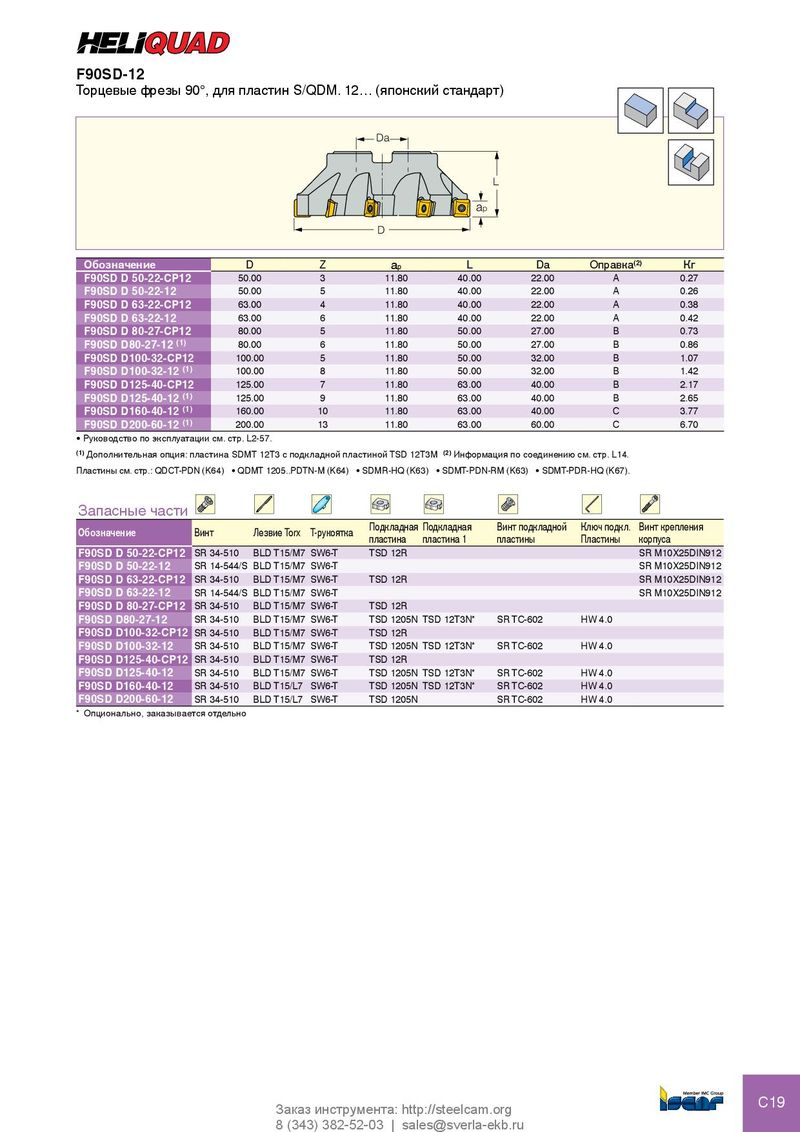

F90SD-12
Торцевые фрезы 90°, для пластин S/QDM. 12… (японский стандарт)
| Da | |||||||
| D | ap | L | |||||
| Обозначение | D | Z | ap | L | Da | Оправка(2) Кг | |
| F90SD D 50-22-CP12 | 50.00 | 3 | 11.80 | 40.00 | 22.00 | A 0.27 | |
| F90SD D 50-22-12 | 50.00 | 5 | 11.80 | 40.00 | 22.00 | A 0.26 | |
| F90SD D 63-22-CP12 | 63.00 | 4 | 11.80 | 40.00 | 22.00 | A 0.38 | |
| F90SD D 63-22-12 | 63.00 | 6 | 11.80 | 40.00 | 22.00 | A 0.42 | |
| F90SD D 80-27-CP12 | 80.00 | 5 | 11.80 | 50.00 | 27.00 | B 0.73 | |
| F90SD D80-27-12(1) | 80.00 | 6 | 11.80 | 50.00 | 27.00 | B 0.86 | |
| F90SD D100-32-CP12 | 100.00 | 5 | 11.80 | 50.00 | 32.00 | B 1.07 | |
| F90SD D100-32-12(1) | 100.00 | 8 | 11.80 | 50.00 | 32.00 | B 1.42 | |
| F90SD D125-40-CP12 | 125.00 | 7 | 11.80 | 63.00 | 40.00 | B 2.17 | |
| F90SD D125-40-12(1) | 125.00 | 9 | 11.80 | 63.00 | 40.00 | B 2.65 | |
| F90SD D160-40-12(1) | 160.00 | 10 | 11.80 | 63.00 | 40.00 | C 3.77 | |
| F90SD D200-60-12(1) | 200.00 | 13 | 11.80 | 63.00 | 60.00 | C 6.70 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Дополнительная опция: пластина SDMT 12T3 с подкладной пластиной TSD 12T3M (2) Информация по соединению см. стр. L14. Пластины см. стр.: QDCT-PDN (K64) QDMT 1205..PDTN-M (K64) SDMR-HQ (K63) SDMT-PDN-RM (K63) SDMT-PDR-HQ (K67).
| Запасныечасти | |||||||
| Обозначение | Винт | Лезвие Torx T-рукоятка | Подкладная пластина | Подкладная пластина 1 | Винт подкладной пластины | Ключ подкл. Пластины | Винт крепления корпуса |
| F90SD D 50-22-CP12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 12R | SR M10X25DIN912 | |||
| F90SD D 50-22-12 | SR 14-544/S | BLD T15/M7 SW6-T | SR M10X25DIN912 | ||||
| F90SD D 63-22-CP12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 12R | SR M10X25DIN912 | |||
| F90SD D 63-22-12 | SR 14-544/S | BLD T15/M7 SW6-T | SR M10X25DIN912 | ||||
| F90SD D 80-27-CP12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 12R | ||||
| F90SD D80-27-12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 1205N | TSD 12T3N | SR TC-602 | HW 4.0 | |
| F90SD D100-32-CP12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 12R | ||||
| F90SD D100-32-12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 1205N | TSD 12T3N | SR TC-602 | HW 4.0 | |
| F90SD D125-40-CP12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 12R | ||||
| F90SD D125-40-12 | SR 34-510 | BLD T15/M7 SW6-T | TSD 1205N | TSD 12T3N | SR TC-602 | HW 4.0 | |
| F90SD D160-40-12 | SR 34-510 | BLD T15/L7 SW6-T | TSD 1205N | TSD 12T3N | SR TC-602 | HW 4.0 | |
| F90SD D200-60-12 | SR 34-510 | BLD T15/L7 SW6-T | TSD 1205N | SR TC-602 | HW 4.0 |
* Опционально, заказывается отдельно
