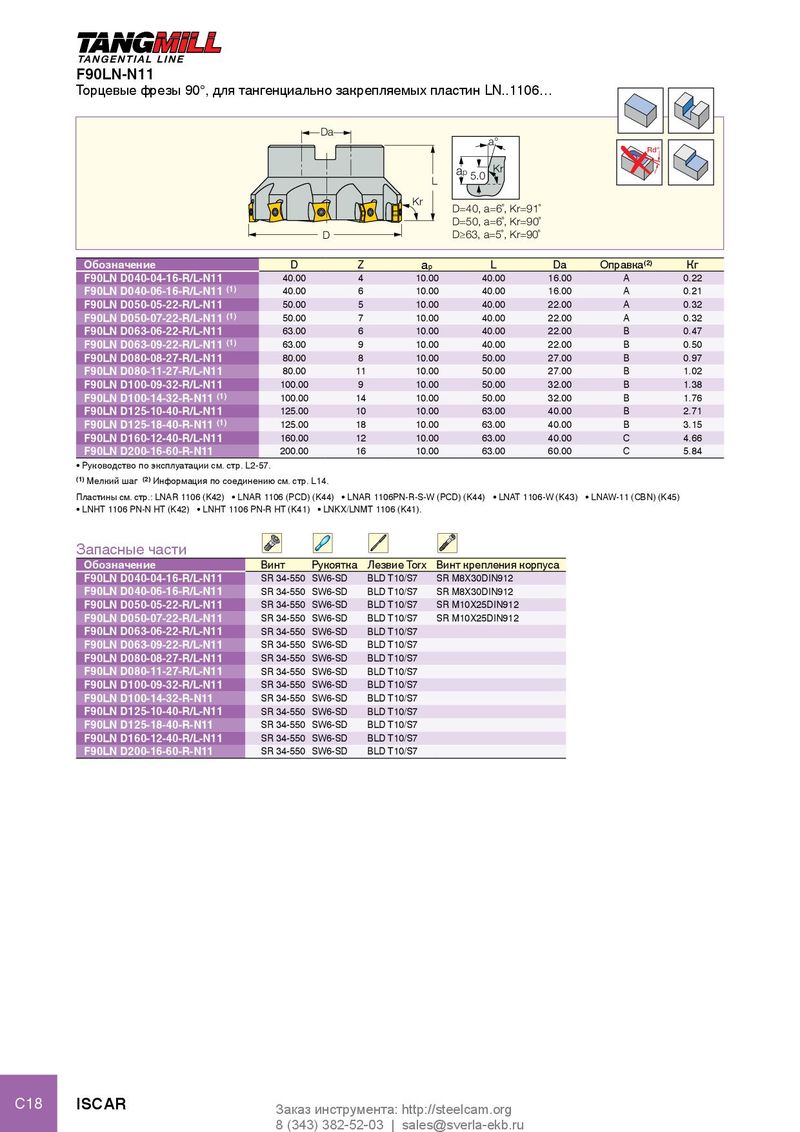

Торцевые фрезы 90°, для тангенциально закрепляемых пластин LN..1106…
| Da | ° | ||||
| D L Kr | D=40, a=6˚, Kr= D=50, a=6˚, Kr= D≥63, a=5˚, Kr= a Kr 5.0 ap | 91˚ 90˚ 90˚ | Rd° | ||
| Обозначение | D Z ap | L | Da | Оправка(2) | Кг |
| F90LN D040-04-16-R/L-N11 | 40.00 4 10.00 | 40.00 | 16.00 | A | 0.22 |
| F90LN D040-06-16-R/L-N11(1) | 40.00 6 10.00 | 40.00 | 16.00 | A | 0.21 |
| F90LN D050-05-22-R/L-N11 | 50.00 5 10.00 | 40.00 | 22.00 | A | 0.32 |
| F90LN D050-07-22-R/L-N11(1) | 50.00 7 10.00 | 40.00 | 22.00 | A | 0.32 |
| F90LN D063-06-22-R/L-N11 | 63.00 6 10.00 | 40.00 | 22.00 | B | 0.47 |
| F90LN D063-09-22-R/L-N11(1) | 63.00 9 10.00 | 40.00 | 22.00 | B | 0.50 |
| F90LN D080-08-27-R/L-N11 | 80.00 8 10.00 | 50.00 | 27.00 | B | 0.97 |
| F90LN D080-11-27-R/L-N11 | 80.00 11 10.00 | 50.00 | 27.00 | B | 1.02 |
| F90LN D100-09-32-R/L-N11 | 100.00 9 10.00 | 50.00 | 32.00 | B | 1.38 |
| F90LN D100-14-32-R-N11(1) | 100.00 14 10.00 | 50.00 | 32.00 | B | 1.76 |
| F90LN D125-10-40-R/L-N11 | 125.00 10 10.00 | 63.00 | 40.00 | B | 2.71 |
| F90LN D125-18-40-R-N11(1) | 125.00 18 10.00 | 63.00 | 40.00 | B | 3.15 |
| F90LN D160-12-40-R/L-N11 | 160.00 12 10.00 | 63.00 | 40.00 | C | 4.66 |
| F90LN D200-16-60-R-N11 | 200.00 16 10.00 | 63.00 | 60.00 | C | 5.84 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Мелкий шаг (2) Информация по соединению см. стр. L14. Пластины см. стр.: LNAR 1106 (K42) LNAR 1106 (PCD) (K44) LNAR 1106PN-R-S-W (PCD) (K44) LNAT 1106-W (K43) LNAW-11 (CBN) (K45)
- LNHT 1106 PN-N HT (K42)
- LNHT 1106 PN-R HT (K41)
- LNKX/LNMT 1106 (K41).
Запасные части
| Обозначение | Винт | Рукоятка | ЛезвиеTorx | Винт крепления корпуса |
| F90LN D040-04-16-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | SR M8X30DIN912 |
| F90LN D040-06-16-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | SR M8X30DIN912 |
| F90LN D050-05-22-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | SR M10X25DIN912 |
| F90LN D050-07-22-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | SR M10X25DIN912 |
| F90LN D063-06-22-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D063-09-22-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D080-08-27-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D080-11-27-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D100-09-32-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D100-14-32-R-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D125-10-40-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D125-18-40-R-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D160-12-40-R/L-N11 | SR 34-550 | SW6-SD | BLD T10/S7 | |
| F90LN D200-16-60-R-N11 | SR 34-550 | SW6-SD | BLD T10/S7 |
