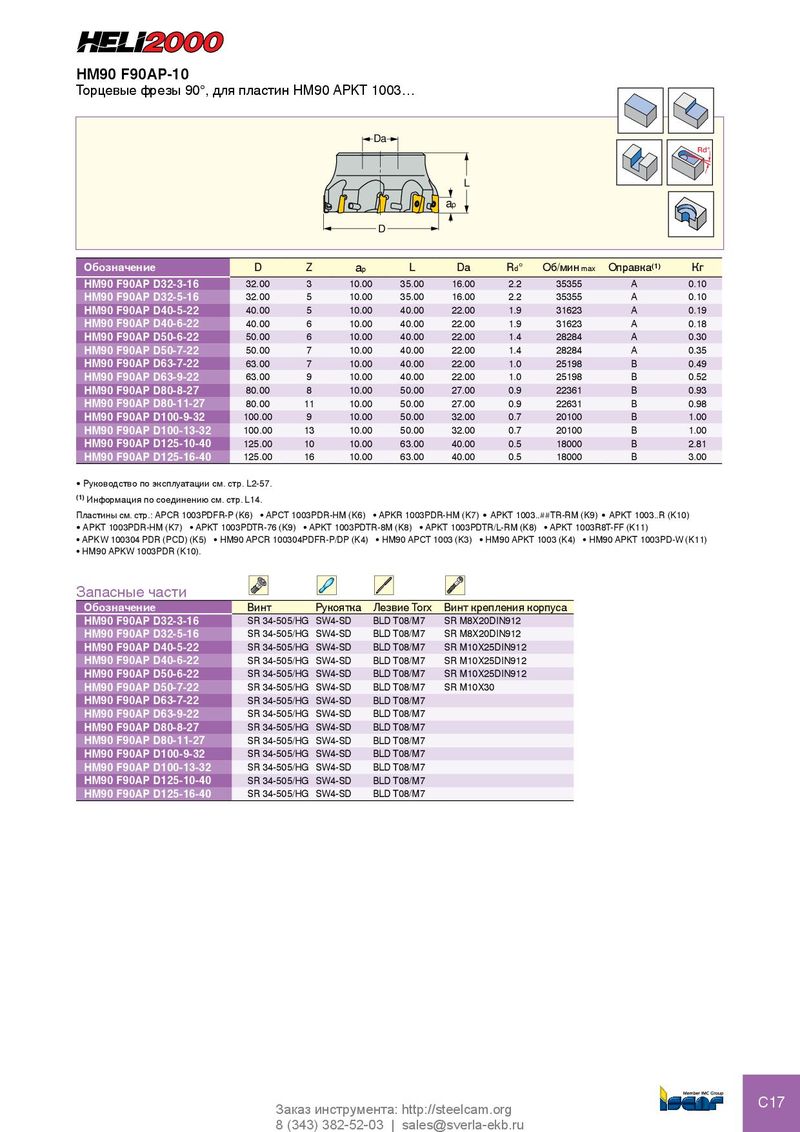

HM90 F90AP-10
Торцевые фрезы 90°, для пластин HM90 APKT 1003…
| Da D | L ap | Rd° | ||||||
| Обозначение | D | Z ap | L | Da | Rd° | Об/минmax | Оправка(1) | Кг |
| HM90 F90AP D32-3-16 | 32.00 | 3 10.00 | 35.00 | 16.00 | 2.2 | 35355 | A | 0.10 |
| HM90 F90AP D32-5-16 | 32.00 | 5 10.00 | 35.00 | 16.00 | 2.2 | 35355 | A | 0.10 |
| HM90 F90AP D40-5-22 | 40.00 | 5 10.00 | 40.00 | 22.00 | 1.9 | 31623 | A | 0.19 |
| HM90 F90AP D40-6-22 | 40.00 | 6 10.00 | 40.00 | 22.00 | 1.9 | 31623 | A | 0.18 |
| HM90 F90AP D50-6-22 | 50.00 | 6 10.00 | 40.00 | 22.00 | 1.4 | 28284 | A | 0.30 |
| HM90 F90AP D50-7-22 | 50.00 | 7 10.00 | 40.00 | 22.00 | 1.4 | 28284 | A | 0.35 |
| HM90 F90AP D63-7-22 | 63.00 | 7 10.00 | 40.00 | 22.00 | 1.0 | 25198 | B | 0.49 |
| HM90 F90AP D63-9-22 | 63.00 | 9 10.00 | 40.00 | 22.00 | 1.0 | 25198 | B | 0.52 |
| HM90 F90AP D80-8-27 | 80.00 | 8 10.00 | 50.00 | 27.00 | 0.9 | 22361 | B | 0.93 |
| HM90 F90AP D80-11-27 | 80.00 | 11 10.00 | 50.00 | 27.00 | 0.9 | 22631 | B | 0.98 |
| HM90 F90AP D100-9-32 | 100.00 | 9 10.00 | 50.00 | 32.00 | 0.7 | 20100 | B | 1.00 |
| HM90 F90AP D100-13-32 | 100.00 | 13 10.00 | 50.00 | 32.00 | 0.7 | 20100 | B | 1.00 |
| HM90 F90AP D125-10-40 | 125.00 | 10 10.00 | 63.00 | 40.00 | 0.5 | 18000 | B | 2.81 |
| HM90 F90AP D125-16-40 | 125.00 | 16 10.00 | 63.00 | 40.00 | 0.5 | 18000 | B | 3.00 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: APCR 1003PDFR-P (K6) APCT 1003PDR-HM (K6) APKR 1003PDR-HM (K7) APKT 1003..##TR-RM (K9) APKT 1003..R (K10)
- APKT 1003PDR-HM (K7)
- APKT 1003PDTR-76 (K9)
- APKT 1003PDTR-8M (K8)
- APKT 1003PDTR/L-RM (K8)
- APKT 1003R8T-FF (K11)
- APKW 100304 PDR (PCD) (K5)
- HM90 APCR 100304PDFR-P/DP (K4)
- HM90 APCT 1003 (K3)
- HM90 APKT 1003 (K4)
- HM90 APKT 1003PD-W (K11)
- HM90 APKW 1003PDR (K10).
Запасные части
| Обозначение | Винт | Рукоятка | ЛезвиеTorx | Винт крепления корпуса |
| HM90 F90AP D32-3-16 | SR 34-505/HG | SW4-SD | BLD T08/M7 | SR M8X20DIN912 |
| HM90 F90AP D32-5-16 | SR 34-505/HG | SW4-SD | BLD T08/M7 | SR M8X20DIN912 |
| HM90 F90AP D40-5-22 | SR 34-505/HG | SW4-SD | BLD T08/M7 | SR M10X25DIN912 |
| HM90 F90AP D40-6-22 | SR 34-505/HG | SW4-SD | BLD T08/M7 | SR M10X25DIN912 |
| HM90 F90AP D50-6-22 | SR 34-505/HG | SW4-SD | BLD T08/M7 | SR M10X25DIN912 |
| HM90 F90AP D50-7-22 | SR 34-505/HG | SW4-SD | BLD T08/M7 | SR M10X30 |
| HM90 F90AP D63-7-22 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D63-9-22 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D80-8-27 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D80-11-27 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D100-9-32 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D100-13-32 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D125-10-40 | SR 34-505/HG | SW4-SD | BLD T08/M7 | |
| HM90 F90AP D125-16-40 | SR 34-505/HG | SW4-SD | BLD T08/M7 |
