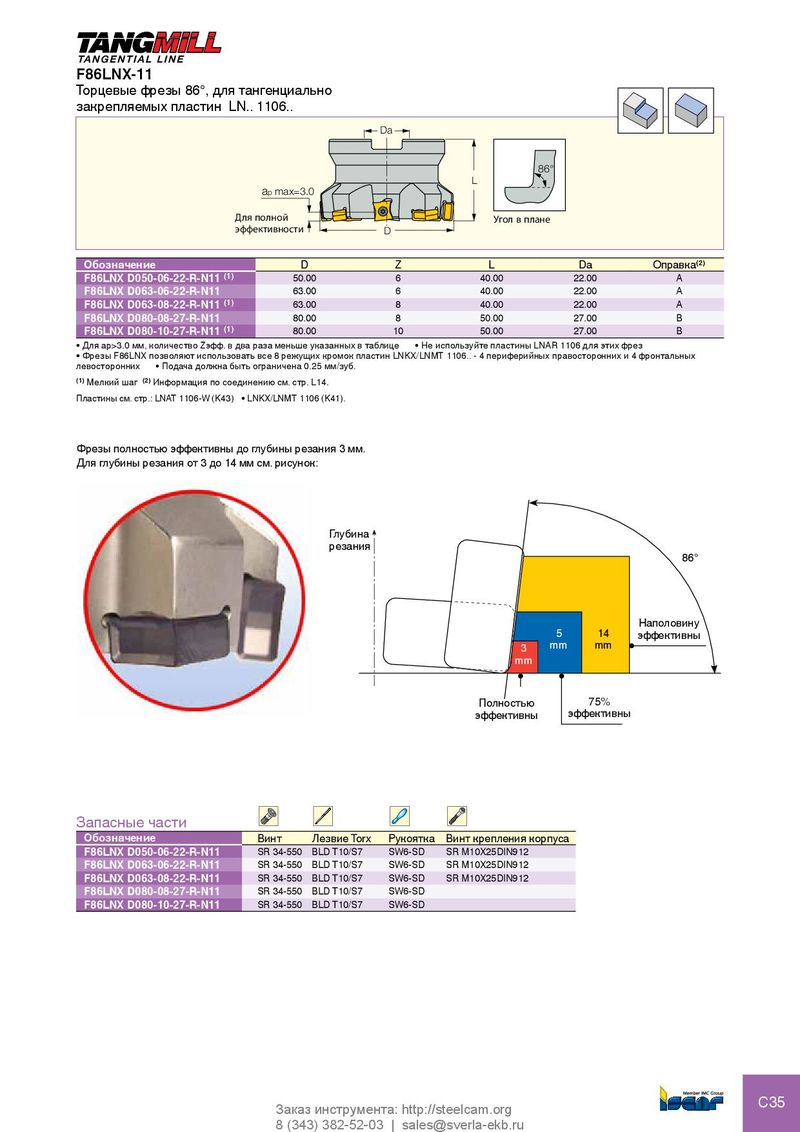

Каталог Iscar инструмент для фрезерования - страница 130

F86LNX-11 Торцевые фрезы 86°, для тангенциально закрепляемых пластин LN.. 1106.. Da 86° L ap max=3.0       D Обозначение D Z L Da Оправка (2) F86LNX D050-06-22-R-N11 (1) 50.00 6 40.00 22.00 A F86LNX D063-06-22-R-N11 63.00 6 40.00 22.00 A F86LNX D063-08-22-R-N11 (1) 63.00 8 40.00 22.00 A F86LNX D080-08-27-R-N11 80.00 8 50.00 27.00 B F86LNX D080-10-27-R-N11 (1) 80.00 10 50.00 27.00 B • Для ap>3.0 мм, количество Zэфф. в два раза меньше указанных в таблице • Не используйте пластины LNAR 1106 для этих фрез • Фрезы F86LNX позволяют использовать все 8 режущих кромок пластин LNKX/LNMT 1106.. - 4 периферийных правосторонних и 4 фронтальных левосторонних • Подача должна быть ограничена 0.25 мм/зуб. (1) Мелкий шаг (2) Информация по соединению см. стр. L14. Пластины см. стр.: LNAT 1106-W (K43) • LNKX/LNMT 1106 (K41). Фрезы полностью эффективны до глубины резания 3 мм. Для глубины резания от 3 до 14 мм см. рисунок: Глубина резания 86° Наполовину 5 14 эффективны 3 mm mm mm Полностью 75% эффективны эффективны Запасные части Обозначение Винт Лезвие Torx Рукоятка Винт крепления корпуса F86LNX D050-06-22-R-N11 SR 34-550 BLD T10/S7 SW6-SD SR M10X25DIN912 F86LNX D063-06-22-R-N11 SR 34-550 BLD T10/S7 SW6-SD SR M10X25DIN912 F86LNX D063-08-22-R-N11 SR 34-550 BLD T10/S7 SW6-SD SR M10X25DIN912 F86LNX D080-08-27-R-N11 SR 34-550 BLD T10/S7 SW6-SD F86LNX D080-10-27-R-N11 SR 34-550 BLD T10/S7 SW6-SD C35 C35 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
