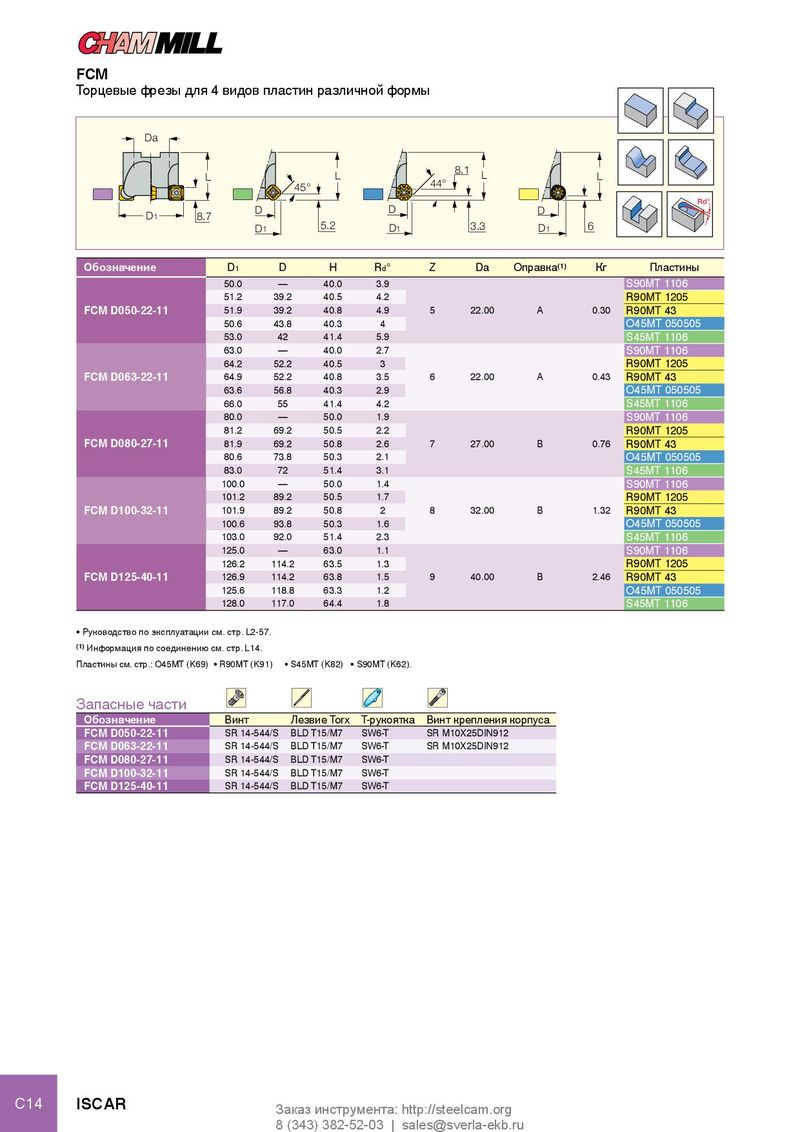

FCM
Торцевые фрезы для 4 видов пластин различной формы
| L Da | 45° | L | 44° | L 8.1 | L | |||||
| Rd° | ||||||||||
| D1 8.7 | D D1 | 5.2 | D D1 | 3.3 | D D1 | 6 | ||||
| Обозначение | D1 | D | H | Rd° | Z | Da | Оправка(1) | Кг | Пл | астины |
| 50.0 | — | 40.0 | 3.9 | S90MT | 1106 | |||||
| 51.2 | 39.2 | 40.5 | 4.2 | R90MT | 1205 | |||||
| FCM D050-22-11 | 51.9 | 39.2 | 40.8 | 4.9 | 5 | 22.00 | A | 0.30 | R90MT | 43 |
| 50.6 | 43.8 | 40.3 | 4 | O45MT | 050505 | |||||
| 53.0 | 42 | 41.4 | 5.9 | S45MT | 1106 | |||||
| 63.0 | — | 40.0 | 2.7 | S90MT | 1106 | |||||
| 64.2 | 52.2 | 40.5 | 3 | R90MT | 1205 | |||||
| FCM D063-22-11 | 64.9 | 52.2 | 40.8 | 3.5 | 6 | 22.00 | A | 0.43 | R90MT | 43 |
| 63.6 | 56.8 | 40.3 | 2.9 | O45MT | 050505 | |||||
| 66.0 | 55 | 41.4 | 4.2 | S45MT | 1106 | |||||
| 80.0 | — | 50.0 | 1.9 | S90MT | 1106 | |||||
| 81.2 | 69.2 | 50.5 | 2.2 | R90MT | 1205 | |||||
| FCM D080-27-11 | 81.9 | 69.2 | 50.8 | 2.6 | 7 | 27.00 | B | 0.76 | R90MT | 43 |
| 80.6 | 73.8 | 50.3 | 2.1 | O45MT | 050505 | |||||
| 83.0 | 72 | 51.4 | 3.1 | S45MT | 1106 | |||||
| 100.0 | — | 50.0 | 1.4 | S90MT | 1106 | |||||
| 101.2 | 89.2 | 50.5 | 1.7 | R90MT | 1205 | |||||
| FCM D100-32-11 | 101.9 | 89.2 | 50.8 | 2 | 8 | 32.00 | B | 1.32 | R90MT | 43 |
| 100.6 | 93.8 | 50.3 | 1.6 | O45MT | 050505 | |||||
| 103.0 | 92.0 | 51.4 | 2.3 | S45MT | 1106 | |||||
| 125.0 | — | 63.0 | 1.1 | S90MT | 1106 | |||||
| 126.2 | 114.2 | 63.5 | 1.3 | R90MT | 1205 | |||||
| FCM D125-40-11 | 126.9 | 114.2 | 63.8 | 1.5 | 9 | 40.00 | B | 2.46 | R90MT | 43 |
| 125.6 | 118.8 | 63.3 | 1.2 | O45MT | 050505 | |||||
| 128.0 | 117.0 | 64.4 | 1.8 | S45MT | 1106 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: O45MT (K69) R90MT (K91) S45MT (K82) S90MT (K62).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | T-рукоятка | Винт крепления корпуса |
| FCM D050-22-11 | SR 14-544/S | BLD T15/M7 | SW6-T | SR M10X25DIN912 |
| FCM D063-22-11 | SR 14-544/S | BLD T15/M7 | SW6-T | SR M10X25DIN912 |
| FCM D080-27-11 | SR 14-544/S | BLD T15/M7 | SW6-T | |
| FCM D100-32-11 | SR 14-544/S | BLD T15/M7 | SW6-T | |
| FCM D125-40-11 | SR 14-544/S | BLD T15/M7 | SW6-T |
