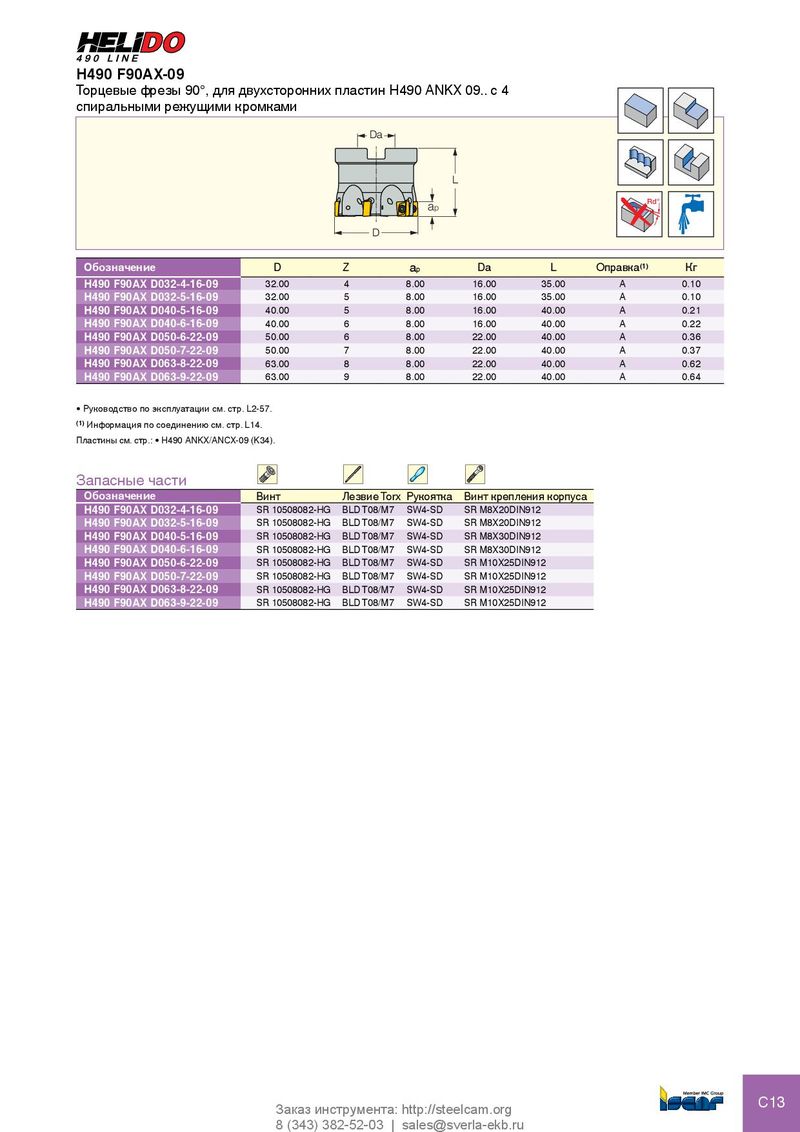

Торцевые фрезы 90°, для двухсторонних пластин H490 ANKX 09.. с 4
спиральными режущими кромками
Da
L
a Rd° p
D
| Обозначение | D | Z ap | Da | L | Оправка(1) | Кг |
| H490 F90AX D032-4-16-09 | 32.00 | 4 8.00 | 16.00 | 35.00 | A | 0.10 |
| H490 F90AX D032-5-16-09 | 32.00 | 5 8.00 | 16.00 | 35.00 | A | 0.10 |
| H490 F90AX D040-5-16-09 | 40.00 | 5 8.00 | 16.00 | 40.00 | A | 0.21 |
| H490 F90AX D040-6-16-09 | 40.00 | 6 8.00 | 16.00 | 40.00 | A | 0.22 |
| H490 F90AX D050-6-22-09 | 50.00 | 6 8.00 | 22.00 | 40.00 | A | 0.36 |
| H490 F90AX D050-7-22-09 | 50.00 | 7 8.00 | 22.00 | 40.00 | A | 0.37 |
| H490 F90AX D063-8-22-09 | 63.00 | 8 8.00 | 22.00 | 40.00 | A | 0.62 |
| H490 F90AX D063-9-22-09 | 63.00 | 9 8.00 | 22.00 | 40.00 | A | 0.64 |
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.: H490 ANKX/ANCX-09 (K34).
Запасные части
| Обозначение | Винт | ЛезвиеTorx | Рукоятка | Винт крепления корпуса |
| H490 F90AX D032-4-16-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M8X20DIN912 |
| H490 F90AX D032-5-16-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M8X20DIN912 |
| H490 F90AX D040-5-16-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M8X30DIN912 |
| H490 F90AX D040-6-16-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M8X30DIN912 |
| H490 F90AX D050-6-22-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M10X25DIN912 |
| H490 F90AX D050-7-22-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M10X25DIN912 |
| H490 F90AX D063-8-22-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M10X25DIN912 |
| H490 F90AX D063-9-22-09 | SR 10508082-HG | BLD T08/M7 | SW4-SD | SR M10X25DIN912 |
