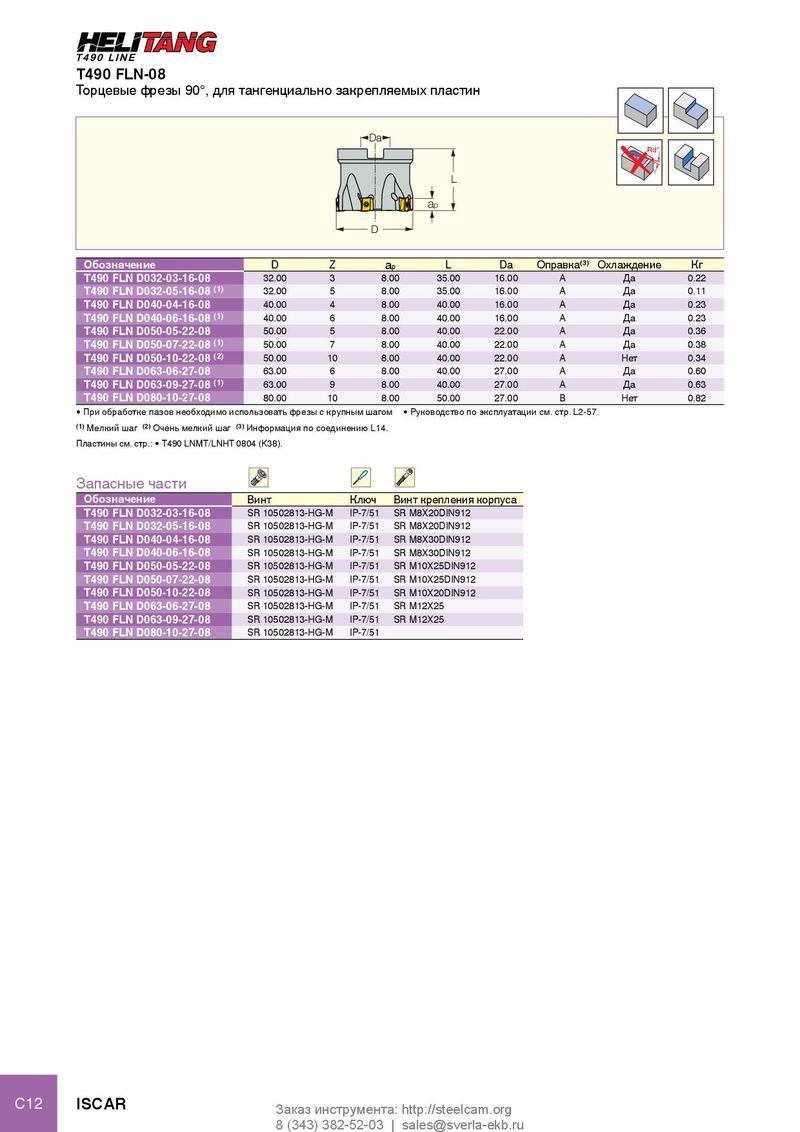

Каталог Iscar инструмент для фрезерования - страница 107

T490 FLN-08 Торцевые фрезы 90°, для тангенциально закрепляемых пластин Da Rd° L ap D Обозначение D Z a p L Da Оправка (3) Охлаждение Кг T490 FLN D032-03-16-08 32.00 3 8.00 35.00 16.00 A Да 0.22 T490 FLN D032-05-16-08 (1) 32.00 5 8.00 35.00 16.00 A Да 0.11 T490 FLN D040-04-16-08 40.00 4 8.00 40.00 16.00 A Да 0.23 T490 FLN D040-06-16-08 (1) 40.00 6 8.00 40.00 16.00 A Да 0.23 T490 FLN D050-05-22-08 50.00 5 8.00 40.00 22.00 A Да 0.36 T490 FLN D050-07-22-08 (1) 50.00 7 8.00 40.00 22.00 A Да 0.38 T490 FLN D050-10-22-08 (2) 50.00 10 8.00 40.00 22.00 A Нет 0.34 T490 FLN D063-06-27-08 63.00 6 8.00 40.00 27.00 A Да 0.60 T490 FLN D063-09-27-08 (1) 63.00 9 8.00 40.00 27.00 A Да 0.63 T490 FLN D080-10-27-08 80.00 10 8.00 50.00 27.00 B Нет 0.82 • При обработке пазов необходимо использовать фрезы с крупным шагом • Руководство по эксплуатации см. стр. L2-57. (1) Мелкий шаг (2) Очень мелкий шаг (3) Информация по соединению L14. Пластины см. стр.: • T490 LNMT/LNHT 0804 (K38). Запасные части Обозначение Винт Ключ Винт крепления корпуса T490 FLN D032-03-16-08 SR 10502813-HG-M IP-7/51 SR M8X20DIN912 T490 FLN D032-05-16-08 SR 10502813-HG-M IP-7/51 SR M8X20DIN912 T490 FLN D040-04-16-08 SR 10502813-HG-M IP-7/51 SR M8X30DIN912 T490 FLN D040-06-16-08 SR 10502813-HG-M IP-7/51 SR M8X30DIN912 T490 FLN D050-05-22-08 SR 10502813-HG-M IP-7/51 SR M10X25DIN912 T490 FLN D050-07-22-08 SR 10502813-HG-M IP-7/51 SR M10X25DIN912 T490 FLN D050-10-22-08 SR 10502813-HG-M IP-7/51 SR M10X20DIN912 T490 FLN D063-06-27-08 SR 10502813-HG-M IP-7/51 SR M12X25 T490 FLN D063-09-27-08 SR 10502813-HG-M IP-7/51 SR M12X25 T490 FLN D080-10-27-08 SR 10502813-HG-M IP-7/51 C12 ISCAR Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
