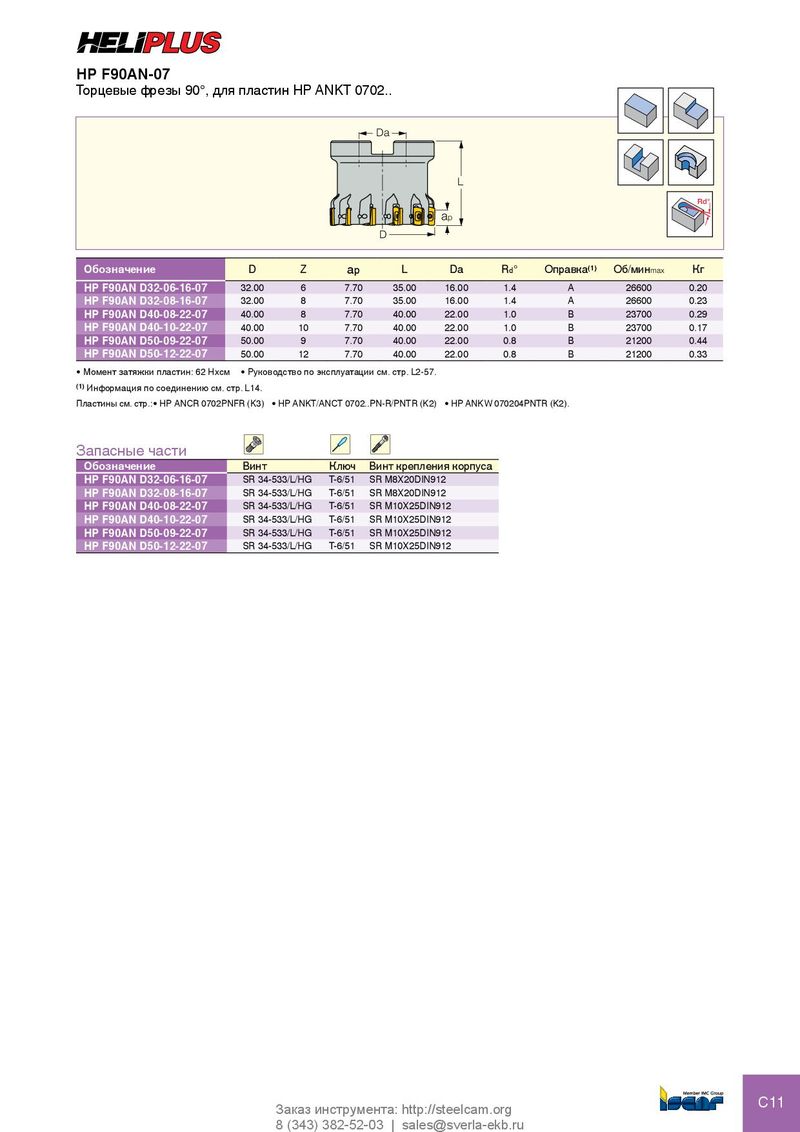

HP F90AN-07
Торцевые фрезы 90°, для пластин HP ANKT 0702..
Da
L
Rd°
a
p
D
| Обозначение | D | Z | ap | L | Da | Rd° | Оправка(1) | Об/минmax | Кг |
| HP F90AN D32-06-16-07 | 32.00 | 6 | 7.70 | 35.00 | 16.00 | 1.4 | A | 26600 | 0.20 |
| HP F90AN D32-08-16-07 | 32.00 | 8 | 7.70 | 35.00 | 16.00 | 1.4 | A | 26600 | 0.23 |
| HP F90AN D40-08-22-07 | 40.00 | 8 | 7.70 | 40.00 | 22.00 | 1.0 | B | 23700 | 0.29 |
| HP F90AN D40-10-22-07 | 40.00 | 10 | 7.70 | 40.00 | 22.00 | 1.0 | B | 23700 | 0.17 |
| HP F90AN D50-09-22-07 | 50.00 | 9 | 7.70 | 40.00 | 22.00 | 0.8 | B | 21200 | 0.44 |
| HP F90AN D50-12-22-07 | 50.00 | 12 | 7.70 | 40.00 | 22.00 | 0.8 | B | 21200 | 0.33 |
- Момент затяжки пластин: 62 Нxсм
- Руководство по эксплуатации см. стр. L2-57.
(1) Информация по соединению см. стр. L14. Пластины см. стр.:• HP ANCR 0702PNFR (K3) HP ANKT/ANCT 0702..PN-R/PNTR (K2) HP ANKW 070204PNTR (K2).
Запасные части
| Обозначение | Винт | Ключ | Винт крепления корпуса |
| HP F90AN D32-06-16-07 | SR 34-533/L/HG | T-6/51 | SR M8X20DIN912 |
| HP F90AN D32-08-16-07 | SR 34-533/L/HG | T-6/51 | SR M8X20DIN912 |
| HP F90AN D40-08-22-07 | SR 34-533/L/HG | T-6/51 | SR M10X25DIN912 |
| HP F90AN D40-10-22-07 | SR 34-533/L/HG | T-6/51 | SR M10X25DIN912 |
| HP F90AN D50-09-22-07 | SR 34-533/L/HG | T-6/51 | SR M10X25DIN912 |
| HP F90AN D50-12-22-07 | SR 34-533/L/HG | T-6/51 | SR M10X25DIN912 |
